结构构件荷载试验报告

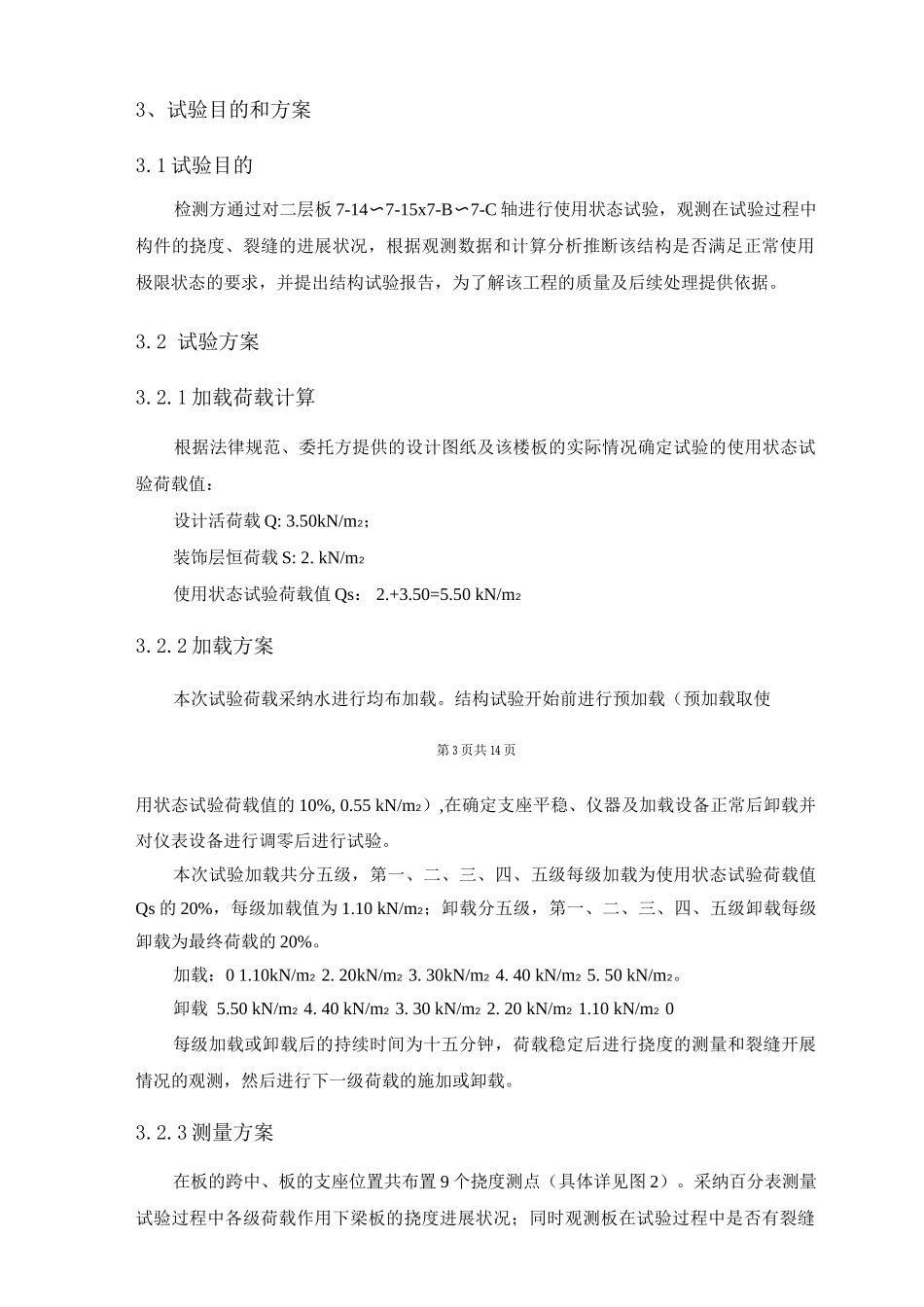

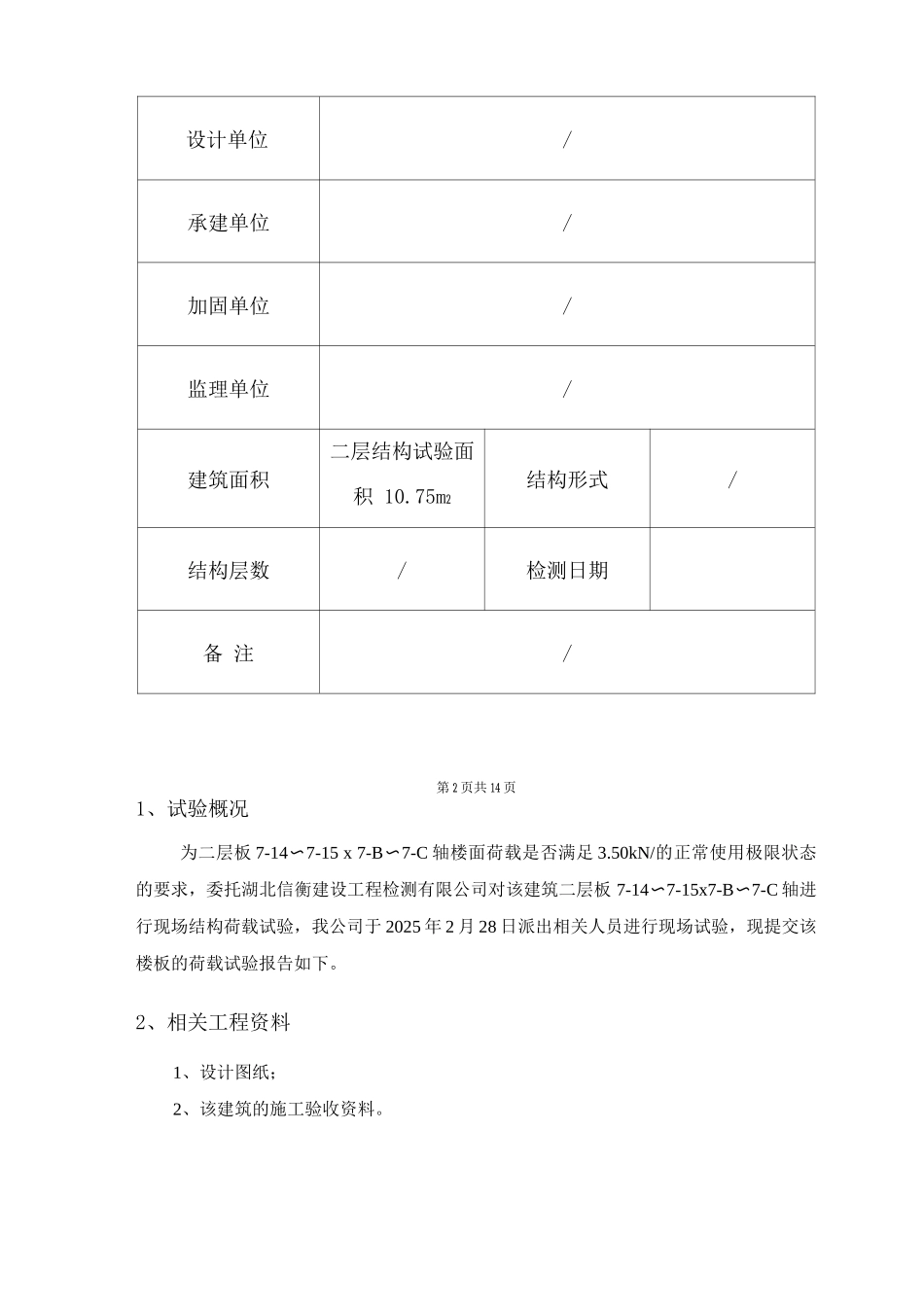

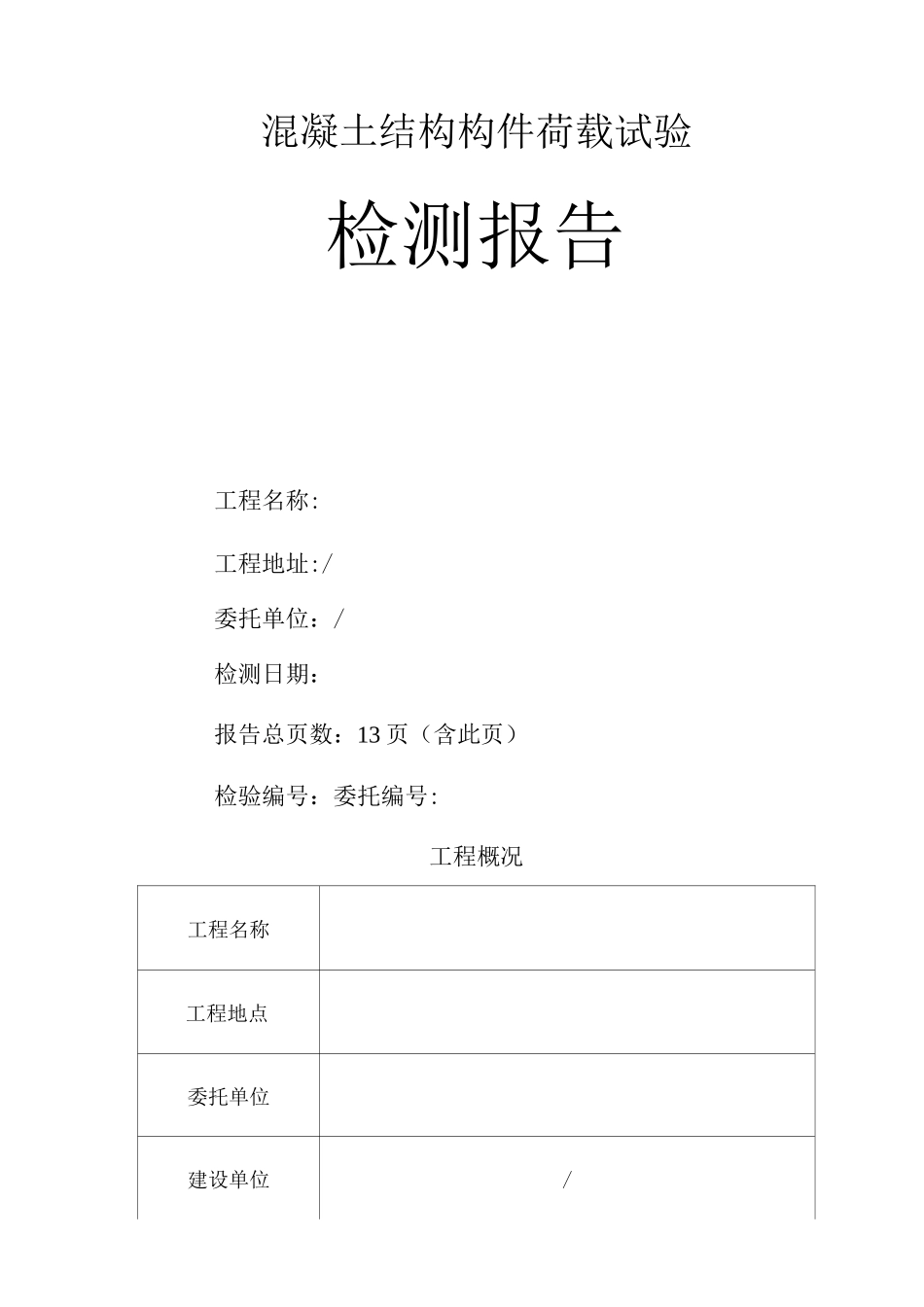

混凝土结构构件荷载试验检测报告工程名称:工程地址:/委托单位：/检测日期：报告总页数：13 页（含此页）检验编号：委托编号:工程概况工程名称工程地点委托单位建设单位/设计单位/承建单位/加固单位/监理单位/建筑面积二层结构试验面积 10.75m2结构形式/结构层数/检测日期备 注/第 2 页共 14 页1、试验概况为二层板 7-14〜7-15 x 7-B〜7-C 轴楼面荷载是否满足 3.50kN/的正常使用极限状态的要求，委托湖北信衡建设工程检测有限公司对该建筑二层板 7-14〜7-15x7-B〜7-C 轴进行现场结构荷载试验，我公司于 2025 年 2 月 28 日派出相关人员进行现场试验，现提交该楼板的荷载试验报告如下。2、相关工程资料1、设计图纸；2、该建筑的施工验收资料。3、试验目的和方案3.1 试验目的检测方通过对二层板 7-14〜7-15x7-B〜7-C 轴进行使用状态试验，观测在试验过程中构件的挠度、裂缝的进展状况，根据观测数据和计算分析推断该结构是否满足正常使用极限状态的要求，并提出结构试验报告，为了解该工程的质量及后续处理提供依据。3.2 试验方案3.2.1 加载荷载计算根据法律规范、委托方提供的设计图纸及该楼板的实际情况确定试验的使用状态试验荷载值：设计活荷载 Q: 3.50kN/m2；装饰层恒荷载 S: 2. kN/m2使用状态试验荷载值 Qs： 2.+3.50=5.50 kN/m23.2.2 加载方案本次试验荷载采纳水进行均布加载。结构试验开始前进行预加载（预加载取使第 3 页共 14 页用状态试验荷载值的 10%, 0.55 kN/m2）,在确定支座平稳、仪器及加载设备正常后卸载并对仪表设备进行调零后进行试验。本次试验加载共分五级，第一、二、三、四、五级每级加载为使用状态试验荷载值Qs 的 20%，每级加载值为 1.10 kN/m2；卸载分五级，第一、二、三、四、五级卸载每级卸载为最终荷载的 20%。加载：0 1.10kN/m2 2. 20kN/m2 3. 30kN/m2 4. 40 kN/m2 5. 50 kN/m2。卸载 5.50 kN/m2 4. 40 kN/m2 3. 30 kN/m2 2. 20 kN/m2 1.10 kN/m2 0每级加载或卸载后的持续时间为十五分钟，荷载稳定后进行挠度的测量和裂缝开展情况的观测，然后进行下一级荷载的施加或卸载。3.2.3 测量方案在板的跨中、板的支座位置共布置 9 个挠度测点（具体详见图 2）。采纳百分表测量试验过程中各级荷载作用下梁板的挠度进展状况；同时观测板在试验过程中是否有裂缝的出现和进展。现场试验时采纳圆钢管固定在梁板底部测点对应的位置，将试验过程中梁板测...
