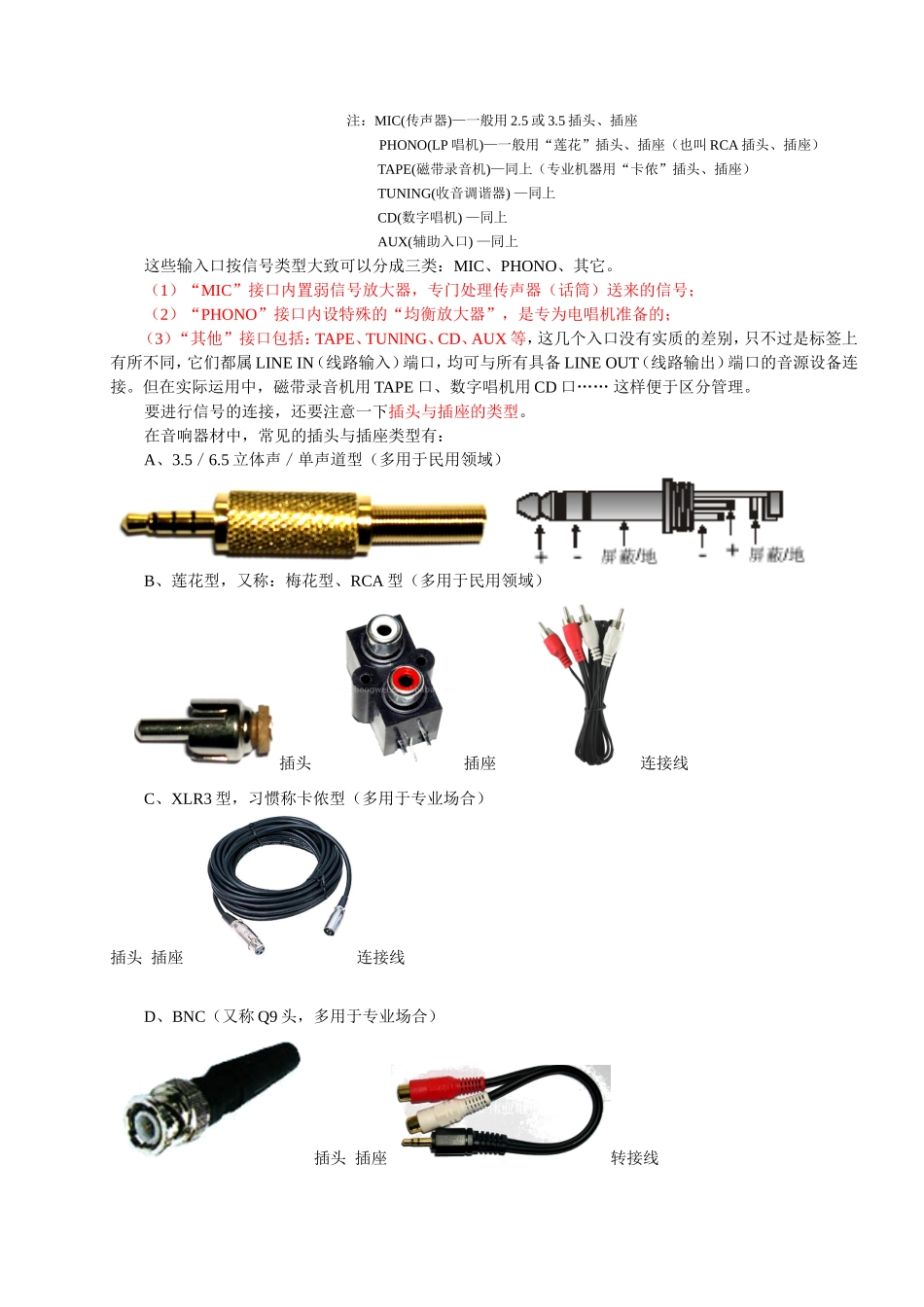

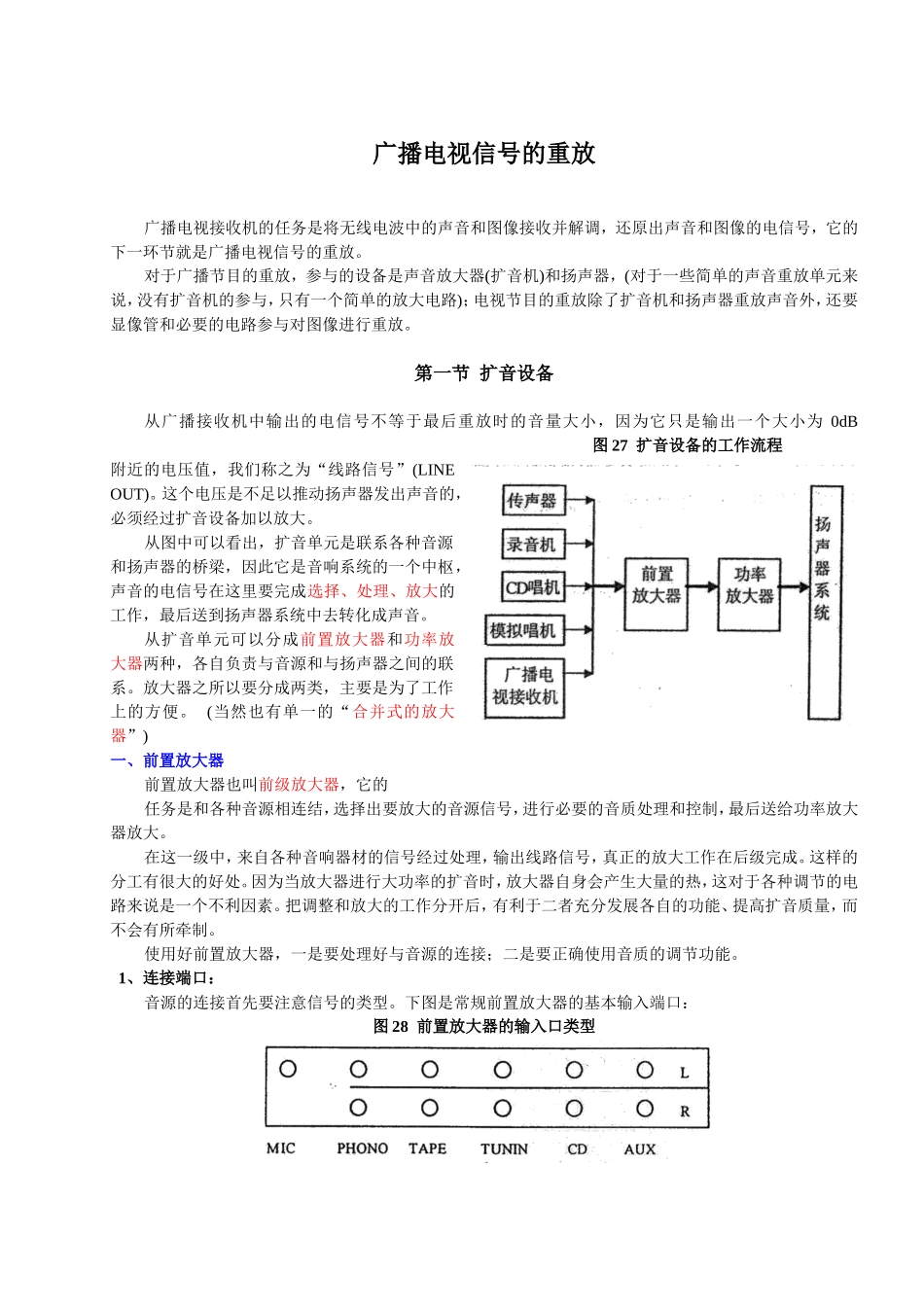

广播电视信号的重放广播电视接收机的任务是将无线电波中的声音和图像接收并解调,还原出声音和图像的电信号,它的下一环节就是广播电视信号的重放。对于广播节目的重放,参与的设备是声音放大器(扩音机)和扬声器,(对于一些简单的声音重放单元来说,没有扩音机的参与,只有一个简单的放大电路);电视节目的重放除了扩音机和扬声器重放声音外,还要显像管和必要的电路参与对图像进行重放。第一节扩音设备从广播接收机中输出的电信号不等于最后重放时的音量大小,因为它只是输出一个大小为0dB图27扩音设备的工作流程附近的电压值,我们称之为“线路信号”(LINEOUT)。这个电压是不足以推动扬声器发出声音的,必须经过扩音设备加以放大。从图中可以看出,扩音单元是联系各种音源和扬声器的桥梁,因此它是音响系统的一个中枢,声音的电信号在这里要完成选择、处理、放大的工作,最后送到扬声器系统中去转化成声音。从扩音单元可以分成前置放大器和功率放大器两种,各自负责与音源和与扬声器之间的联系。放大器之所以要分成两类,主要是为了工作上的方便。(当然也有单一的“合并式的放大器”)一、前置放大器前置放大器也叫前级放大器,它的任务是和各种音源相连结,选择出要放大的音源信号,进行必要的音质处理和控制,最后送给功率放大器放大。在这一级中,来自各种音响器材的信号经过处理,输出线路信号,真正的放大工作在后级完成。这样的分工有很大的好处。因为当放大器进行大功率的扩音时,放大器自身会产生大量的热,这对于各种调节的电路来说是一个不利因素。把调整和放大的工作分开后,有利于二者充分发展各自的功能、提高扩音质量,而不会有所牵制。使用好前置放大器,一是要处理好与音源的连接;二是要正确使用音质的调节功能。1、连接端口:音源的连接首先要注意信号的类型。下图是常规前置放大器的基本输入端口:图28前置放大器的输入口类型注:MIC(传声器)—一般用2.5或3.5插头、插座PHONO(LP唱机)—一般用“莲花”插头、插座(也叫RCA插头、插座)TAPE(磁带录音机)—同上(专业机器用“卡侬”插头、插座)TUNING(收音调谐器)—同上CD(数字唱机)—同上AUX(辅助入口)—同上这些输入口按信号类型大致可以分成三类:MIC、PHONO、其它。(1)“MIC”接口内置弱信号放大器,专门处理传声器(话筒)送来的信号;(2)“PHONO”接口内设特殊的“均衡放大器”,是专为电唱机准备的;(3)“其他”接口包括:TAPE、TUNlNG、CD、AUX等,这几个入口没有实质的差别,只不过是标签上有所不同,它们都属LINEIN(线路输入)端口,均可与所有具备LINEOUT(线路输出)端口的音源设备连接。但在实际运用中,磁带录音机用TAPE口、数字唱机用CD口……这样便于区分管理。要进行信号的连接,还要注意一下插头与插座的类型。在音响器材中,常见的插头与插座类型有:A、3.5/6.5立体声/单声道型(多用于民用领域)B、莲花型,又称:梅花型、RCA型(多用于民用领域)插头插座连接线C、XLR3型,习惯称卡侬型(多用于专业场合)插头插座连接线D、BNC(又称Q9头,多用于专业场合)插头插座转接线2、调节功能:使用前置放大器的音质调节功能时,要熟悉各种调节钮的含义,然后再根据需要加以运用。(1)响度控制(LONDNESS):这是等响度控制开关,打开它时,前置放大器会把低频和高频部分提升放大,以改善听感。当输出声压大于80dB后,不要打开它。(2)音调调节(TONE):这是用来改变声音中高、中、低音比例的。它的使用主要有以下几个方面:A、修饰音色。通过重新调节高、中、低音的比例,使输出的声音有听感上的改善;B、提高信噪比。有些节目源的噪声集中在某一频率,可以通过调节此钮减少这种频率。这样做对节目质量有损失,若噪声减小带来的好处更大,还是应该使用。比如:有些磁带在播放时中高音部分出现明显的高频“咝咝”声;有些扩音系统受到低频磁场的干扰,发出“嗡嗡”声,这时可可通过衰减高音或低音的份量来降低相应的干扰杂音。C、对不良的听音的环境进行声学上的补偿。(3)频率均衡(EQ):高档家用音响系统或专业前置放大器、调音台一般都设有“多段均衡器”、“参量均衡器”和房间均衡...
