航煤加氢装置循环氢压缩机运行规程

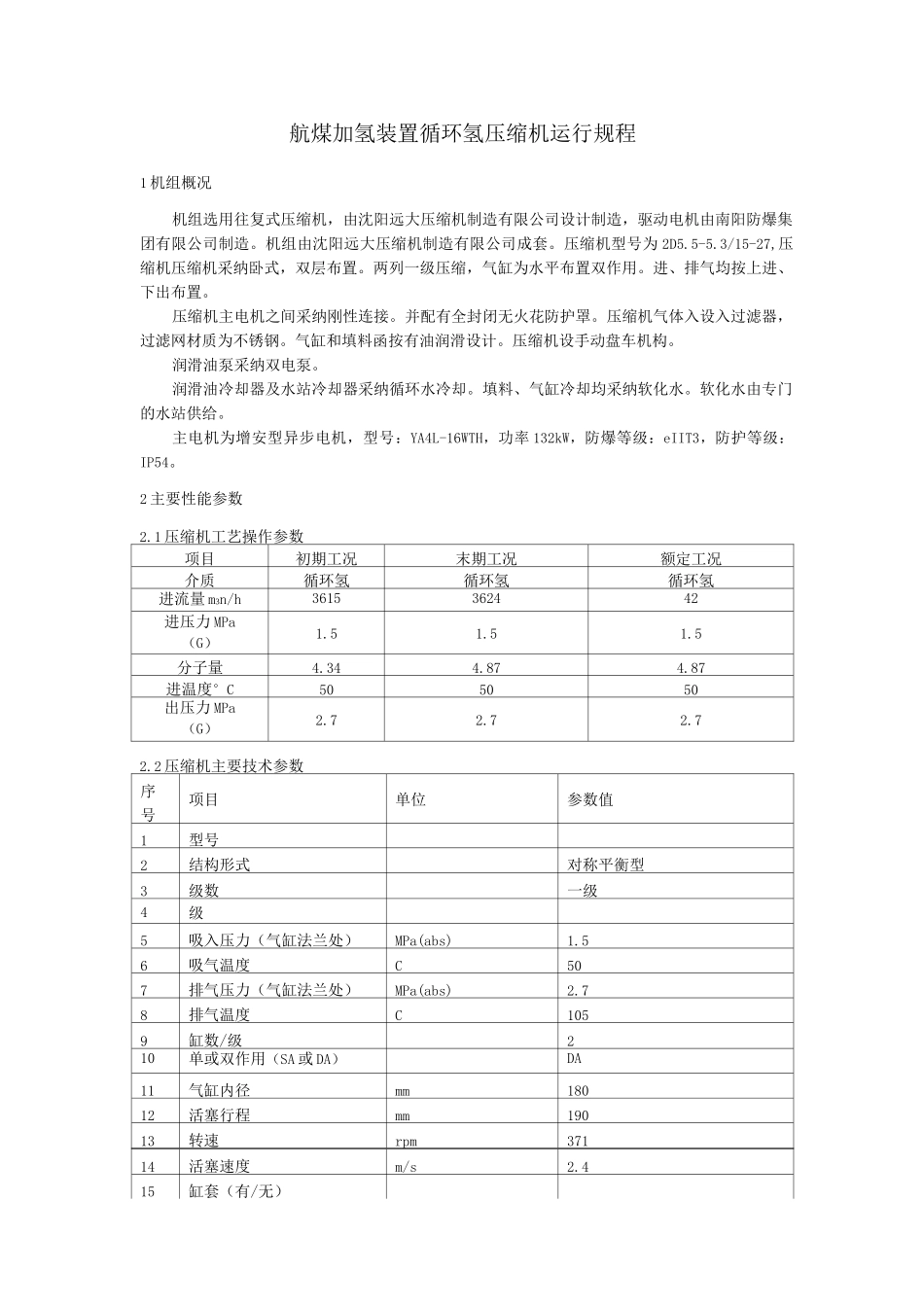

航煤加氢装置循环氢压缩机运行规程_第1页
1/10

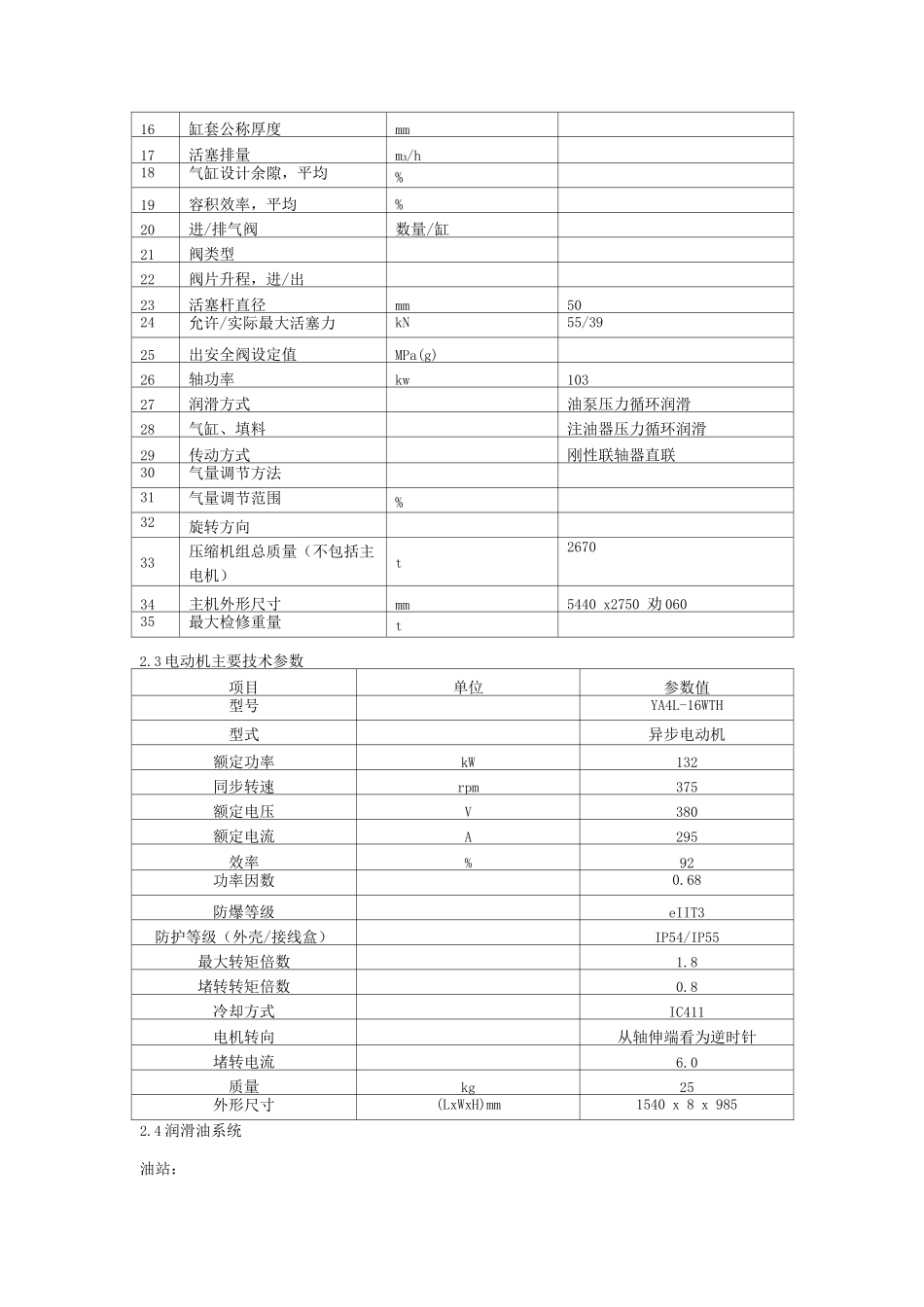

航煤加氢装置循环氢压缩机运行规程_第2页
2/10

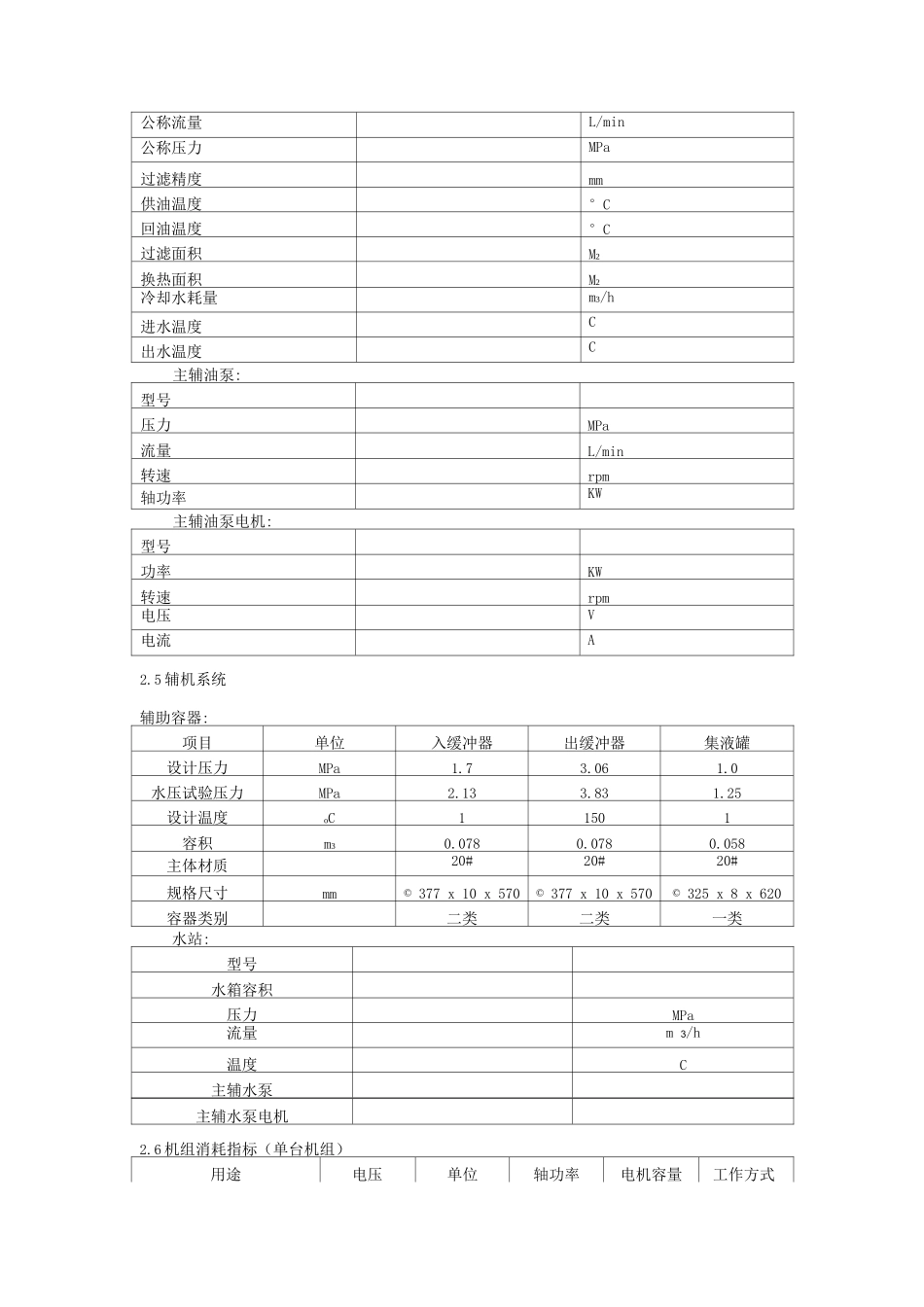

航煤加氢装置循环氢压缩机运行规程_第3页
3/10
航煤加氢装置循环氢压缩机运行规程1 机组概况机组选用往复式压缩机,由沈阳远大压缩机制造有限公司设计制造,驱动电机由南阳防爆集团有限公司制造。机组由沈阳远大压缩机制造有限公司成套。压缩机型号为 2D5.5-5.3/15-27,压缩机压缩机采纳卧式,双层布置。两列一级压缩,气缸为水平布置双作用。进、排气均按上进、下出布置。压缩机主电机之间采纳刚性连接。并配有全封闭无火花防护罩。压缩机气体入设入过滤器,过滤网材质为不锈钢。气缸和填料函按有油润滑设计。压缩机设手动盘车机构。润滑油泵采纳双电泵。润滑油冷却器及水站冷却器采纳循环水冷却。填料、气缸冷却均采纳软化水。软化水由专门的水站供给。主电机为增安型异步电机,型号:YA4L-16WTH,功率 132kW,防爆等级:eIIT3,防护等级:IP54。2 主要性能参数2.1 压缩机工艺操作参数项目初期工况末期工况额定工况介质循环氢循环氢循环氢进流量 m3n/h3615362442进压力 MPa(G)1.51.51.5分子量4.344.874.87进温度°C505050出压力 MPa(G)2.72.72.72.2 压缩机主要技术参数序号项目单位参数值1型号2结构形式对称平衡型3级数一级4级5吸入压力(气缸法兰处)MPa(abs)1.56吸气温度C507排气压力(气缸法兰处)MPa(abs)2.78排气温度C1059缸数/级210单或双作用(SA 或 DA)DA11气缸内径mm18012活塞行程mm19013转速rpm37114活塞速度m/s2.415缸套(有/无)16缸套公称厚度mm17活塞排量m3/h18气缸设计余隙,平均%19容积效率,平均%20进/排气阀数量/缸21阀类型22阀片升程,进/出23活塞杆直径mm5024允许/实际最大活塞力kN55/3925出安全阀设定值MPa(g)26轴功率kw10327润滑方式油泵压力循环润滑28气缸、填料注油器压力循环润滑29传动方式刚性联轴器直联30气量调节方法31气量调节范围%32旋转方向33压缩机组总质量(不包括主电机)t267034主机外形尺寸mm5440 x2750 劝 06035最大检修重量t2.3 电动机主要技术参数项目单位参数值型号YA4L-16WTH型式异步电动机额定功率kW132同步转速rpm375额定电压V380额定电流A295效率%92功率因数0.68防爆等级eIIT3防护等级(外壳/接线盒)IP54/IP55最大转矩倍数1.8堵转转矩倍数0.8冷却方式IC411电机转向从轴伸端看为逆时针堵转电流6.0质量kg25外形尺寸(LxWxH)mm1540 x 8 x 9852.4 润滑油系统油站:公称流量L/min公称压力MPa过滤精度mm供油温度°C回油温度°C过滤面积M2换热面积M2冷却水耗量m3/h进水温度C出水温度C主辅油泵:型号压力MPa流量L/min转速rpm轴功...
