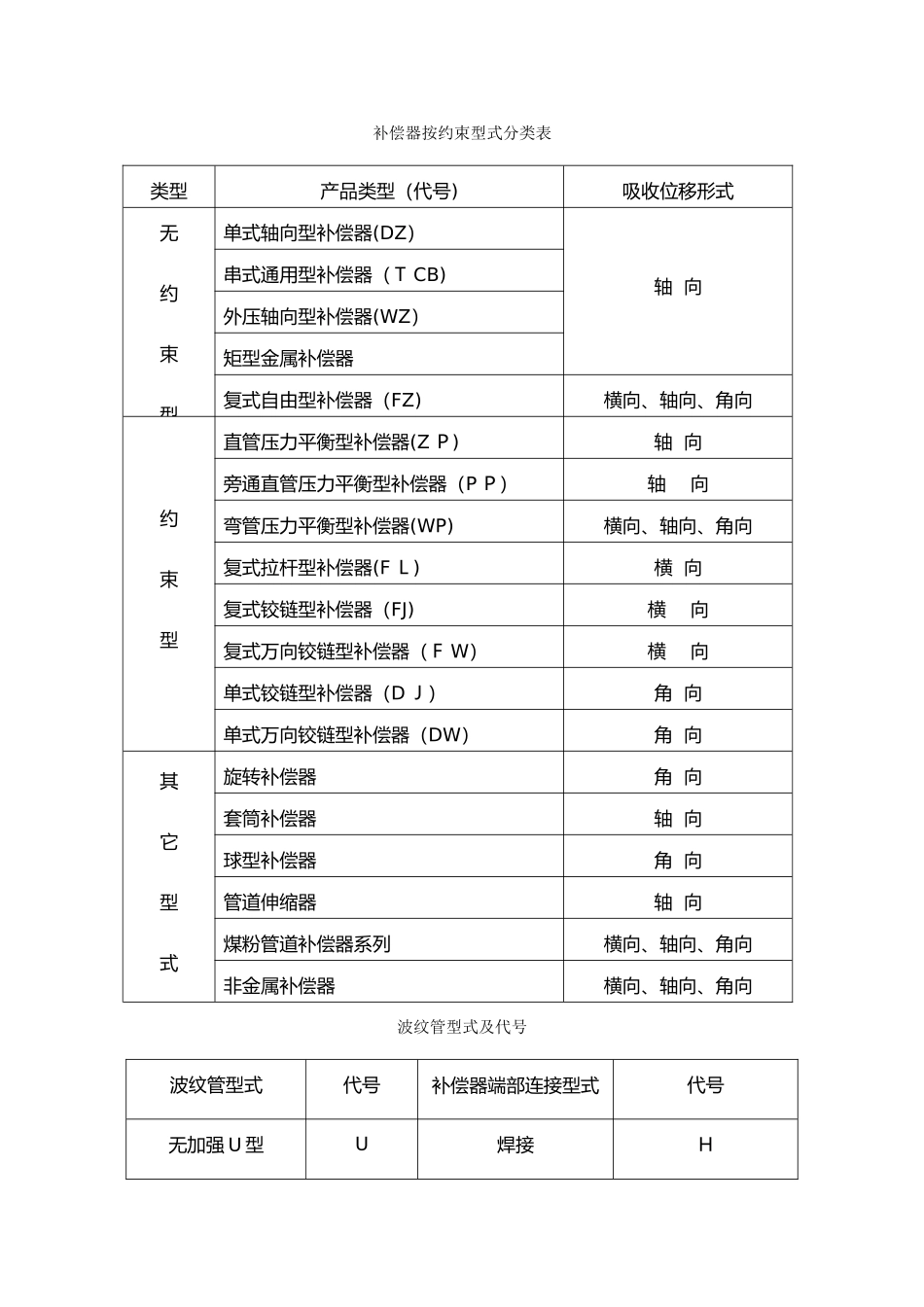

补偿器按约束型式分类表类型产品类型（代号)吸收位移形式无约束型单式轴向型补偿器(DZ）轴 向串式通用型补偿器（Ｔ CB)外压轴向型补偿器(WZ）矩型金属补偿器复式自由型补偿器（FZ)横向、轴向、角向约束型直管压力平衡型补偿器(Z Ｐ)轴 向旁通直管压力平衡型补偿器（P Ｐ）轴 向弯管压力平衡型补偿器(WP)横向、轴向、角向复式拉杆型补偿器(F Ｌ)横 向复式铰链型补偿器（FJ)横 向复式万向铰链型补偿器（Ｆ W）横 向单式铰链型补偿器（D Ｊ）角 向单式万向铰链型补偿器（DW）角 向其它型式旋转补偿器角 向套筒补偿器轴 向球型补偿器角 向管道伸缩器轴 向煤粉管道补偿器系列横向、轴向、角向非金属补偿器横向、轴向、角向波纹管型式及代号波纹管型式代号补偿器端部连接型式代号无加强 U 型U焊接Ｈ加强 U 型Ｊ法兰F单 式 轴 向 型 （ D Ｚ ） 补 偿 器代号标记示例DZUH1６ － 800 × ６波数公称通径设计压力，1 、6MPa （16kgf／）接管焊接连接无加强U 型波纹管单式轴向型波 纹 管 型 式 及 代 号波 纹 管 型 式代 号无 加 强 U形U加 强 U形JΩ形O补 偿 器 端 部 连 接 型 式 及 代 号补 偿 器 端 部 连 接 型 式代 号焊 接H法 兰F一 、补偿量（x 、y 、ɑ ）及刚度（Ｋx 、Ｋy 、 Kɑ ） 得 修 正 计 算1 、样 本 上 所 列 得 补 偿 量 ｘ0 、 ｙO 、 ɑ ０ ，系 疲 劳 寿 命Ｎ =100 ０ 次 ( 寿 命 安 全 系 数 为1 ５ ) ，工 作 温 度 为20℃ 时 ， 单 独 进 行 轴 向 、 横 向 及 角向 补 偿 时 得 相 应 补 偿 量 . 当 疲 劳 寿 命 N≠1000 次 时 ,可 查 图 1 曲 线 , 修 正 得 到 轴 向 、 横 向 及 角 向 补 偿量 x 、 y 、 ɑ（ 当 修 正 得 到 得 ɑ ＞ ɑ ０ 时 ， 取 ɑ=ɑ0)例 1 ： 求 N＝ ３ 0 ０ 0 次 时 ,DZJ Ｈ 25 － 600×8, 补 偿 器得 x= ？ 、 ｙ ＝ ？ 、 ɑ= ？解 ： 查 样 本 得 x0=46 、 y0=11 、 2 、 ɑ ０ =±4查 图 1,因 产 品 代 号 中 有J, 故 查 带 加 强 环 得 波 纹管 曲 线 , 得 fN＝ 0 、 71,那么,ｘ= ｆＮ ×x0=０、７1×46＝3 ２、 7 y=fＮ ×ｙ0=0、 ７1×11、 =８ ɑ=fN×ɑ0 ＝ 0 、 ７1×4 ＝ ±２ 、 82...
