钢框架梁柱连接节点构造

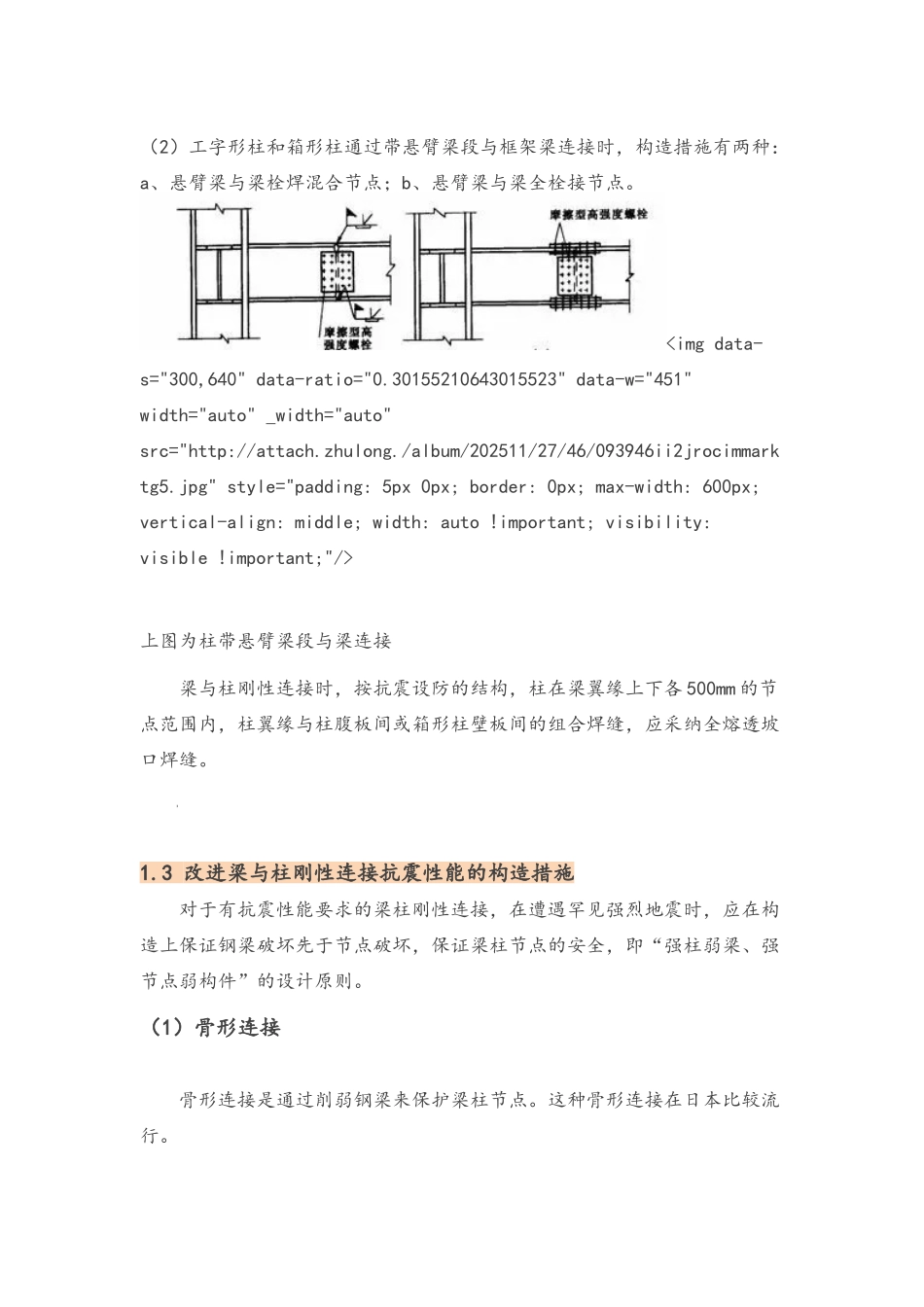

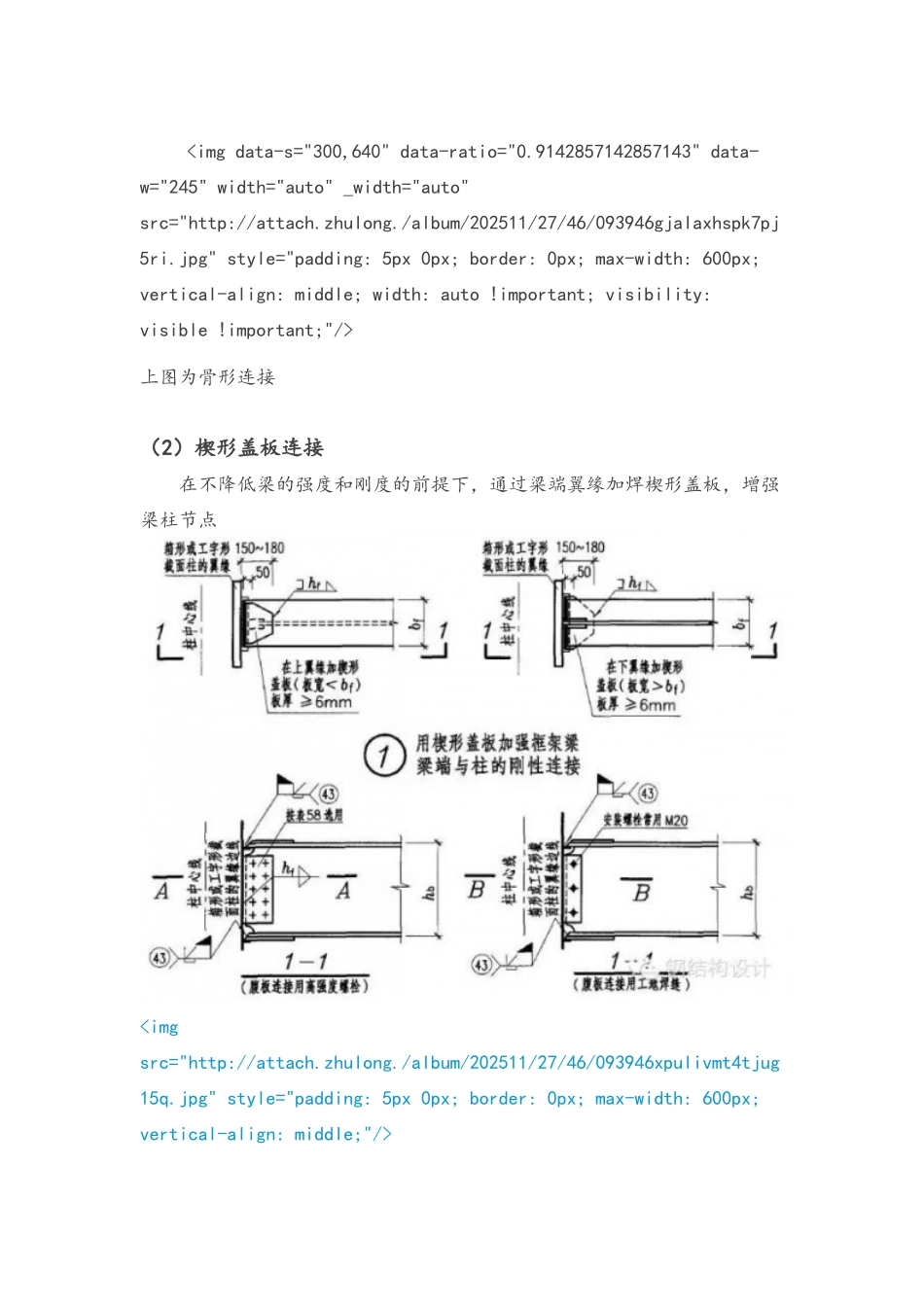

钢框架梁柱连接节点构造，图文并茂 2025-11-27 09:41 专业分类：建筑结构 浏览数：23759 1. 梁与柱的连接1.1 梁与柱刚性连接的构造，形式有三种。（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点； 上图为三种梁柱刚性连接节点1.2 梁与柱刚性连接的构造 （1）工字形梁与工字形柱或箱形柱刚性连接的细部构造: 上图为梁与柱刚性连接细部构造（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。上图为柱带悬臂梁段与梁连接 梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各 500mm 的节点范围内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采纳全熔透坡口焊缝。1.3 改进梁与柱刚性连接抗震性能的构造措施 对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即“强柱弱梁、强节点弱构件”的设计原则。（1）骨形连接 骨形...
