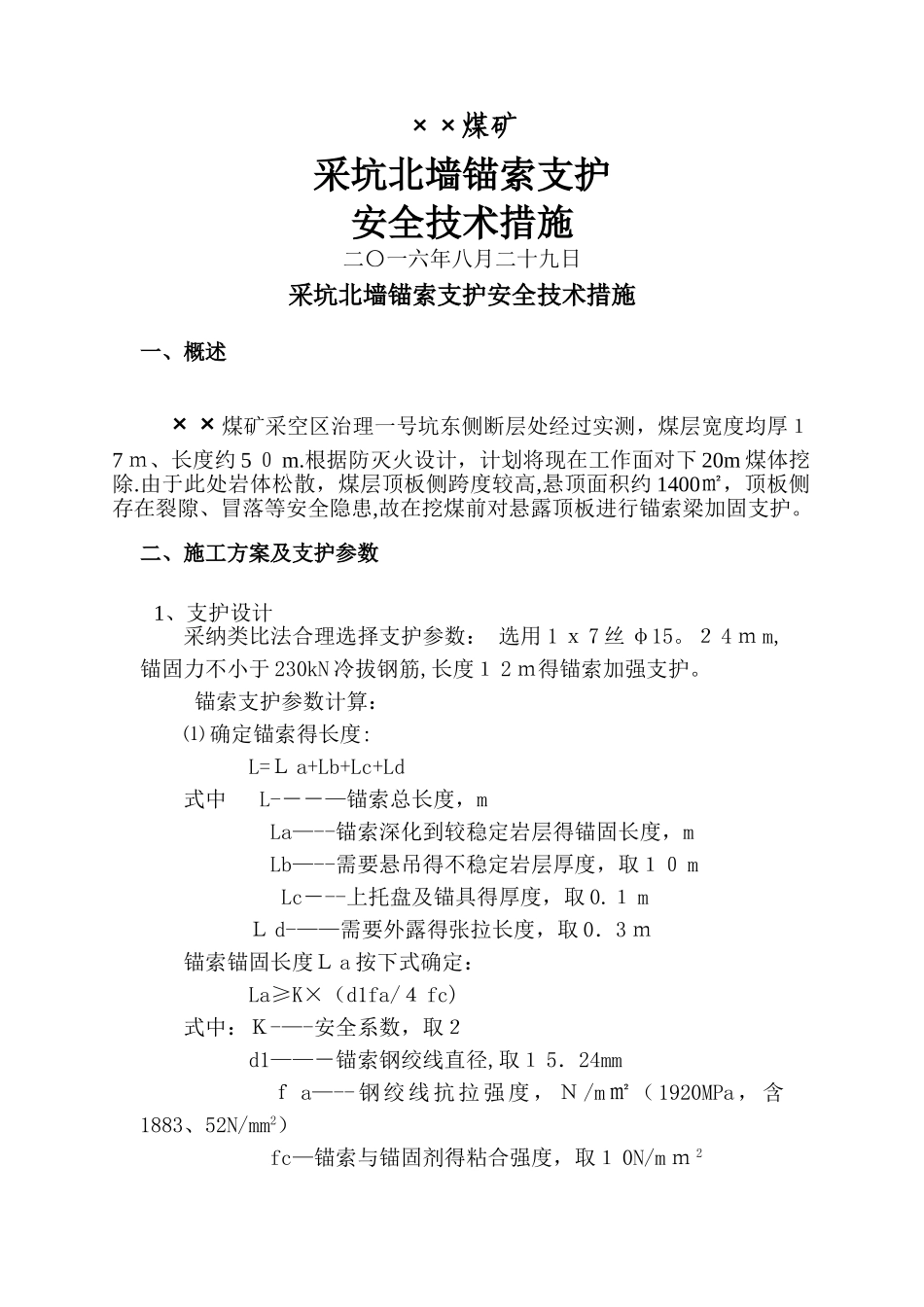

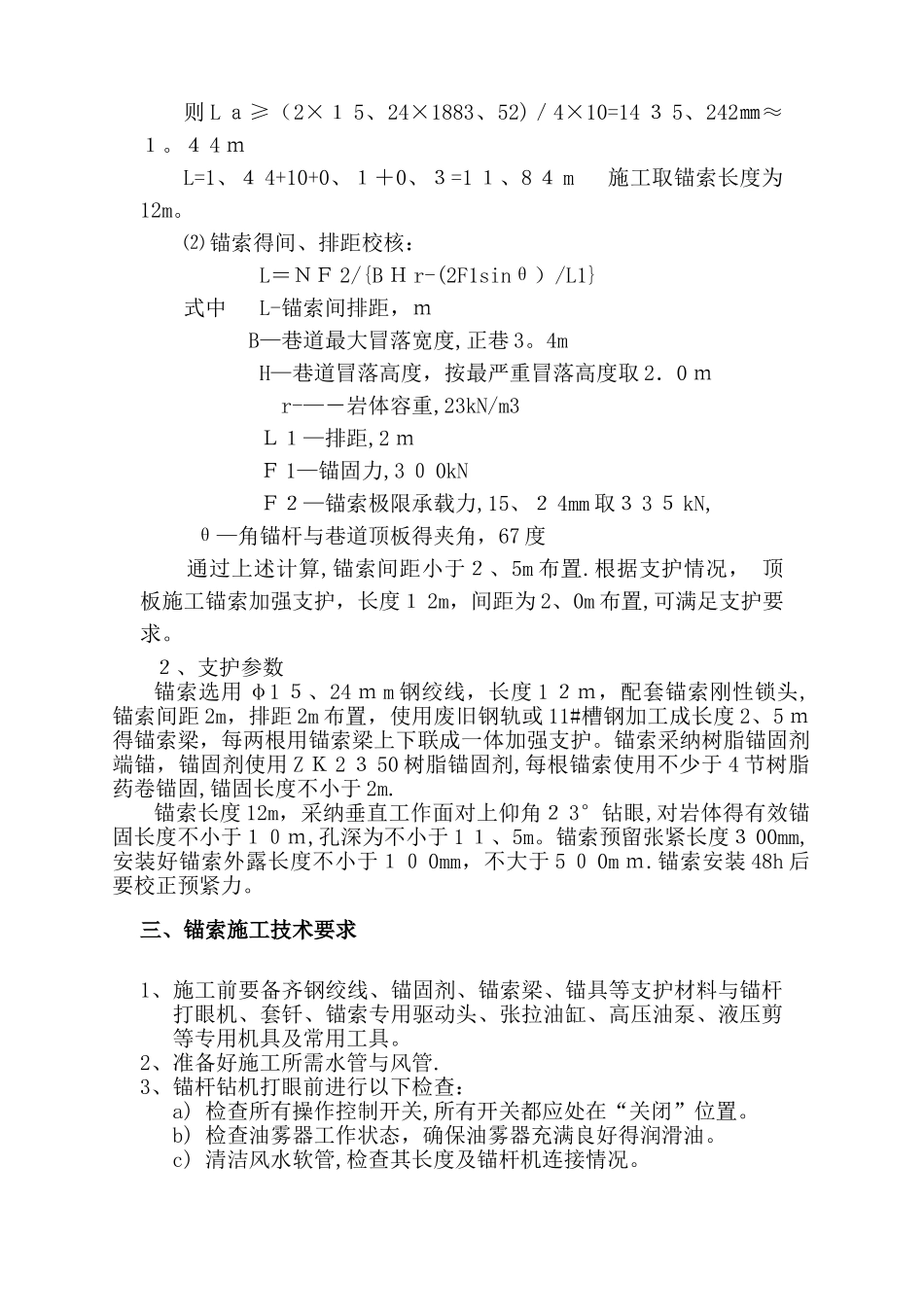

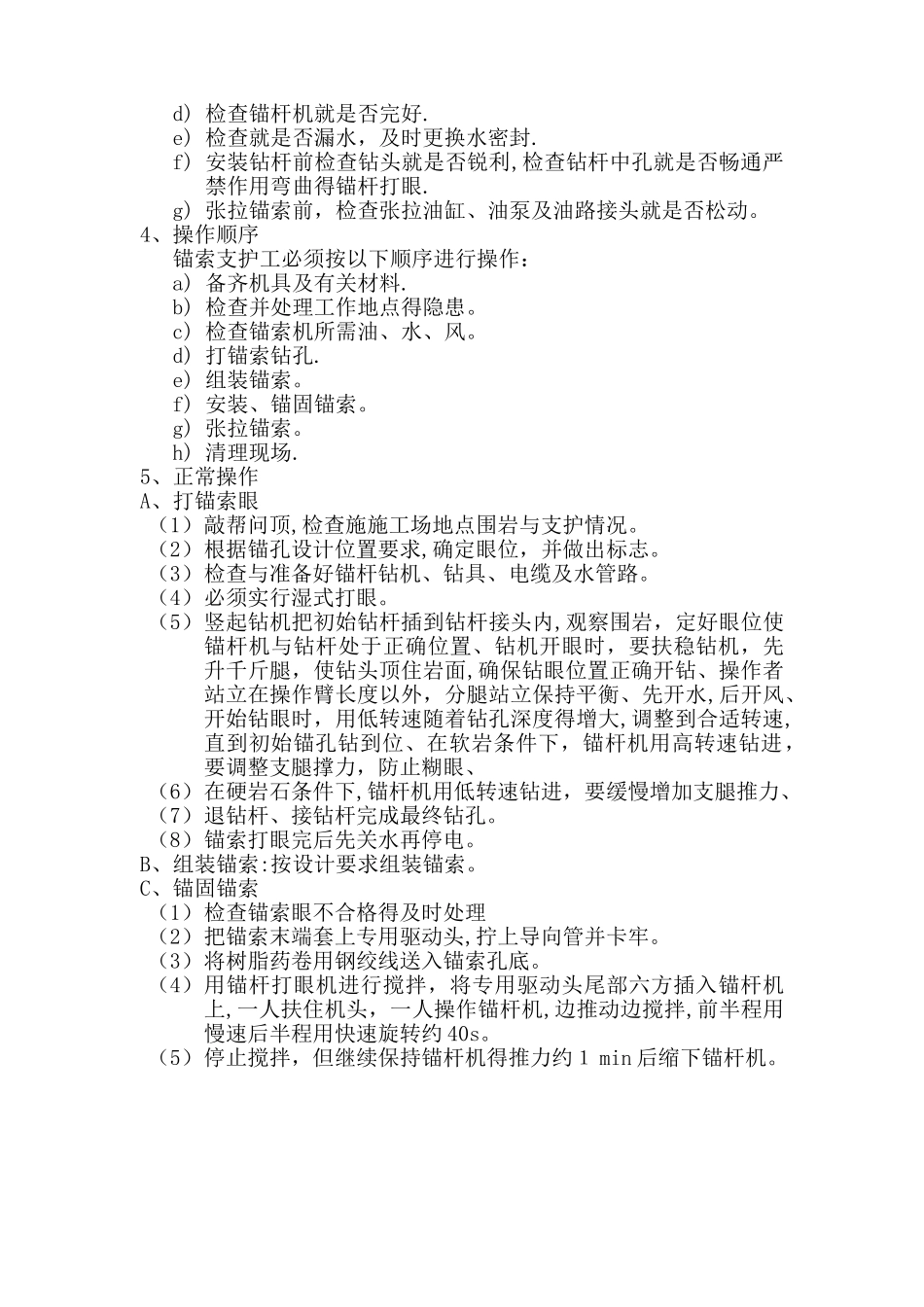

××煤矿采坑北墙锚索支护安全技术措施二〇一六年八月二十九日采坑北墙锚索支护安全技术措施一、概述××煤矿采空区治理一号坑东侧断层处经过实测，煤层宽度均厚１7 ｍ、长度约 5 ０ m.根据防灭火设计，计划将现在工作面对下 20m 煤体挖除.由于此处岩体松散，煤层顶板侧跨度较高,悬顶面积约 1400㎡，顶板侧存在裂隙、冒落等安全隐患,故在挖煤前对悬露顶板进行锚索梁加固支护。二、施工方案及支护参数1、支护设计采纳类比法合理选择支护参数： 选用 1 ｘ 7 丝 φ15。２ 4 ｍ m,锚固力不小于 230kN 冷拔钢筋,长度１ 2 ｍ得锚索加强支护。 锚索支护参数计算：⑴ 确定锚索得长度:L=Ｌ a+Lb+Lc+Ld式中 L-－－—锚索总长度，m La—--锚索深化到较稳定岩层得锚固长度，m Lb—--需要悬吊得不稳定岩层厚度，取１０ m Lc－--上托盘及锚具得厚度，取 0.１ m Ｌ d-——需要外露得张拉长度，取 0．3 ｍ锚索锚固长度Ｌ a 按下式确定： La≥K×（d1fa/４ fc)式中：Ｋ-—-安全系数，取２ d1——－锚索钢绞线直径,取１ 5．24mm ｆ a—-- 钢绞线抗拉强度，Ｎ /m ㎡（ 1920MPa ，含1883、52N/mm2） fc—锚索与锚固剂得粘合强度，取１ 0N/m ｍ 2则 L ａ≥（2×１ 5、24×1883、52)／4×10=14 ３ 5、242㎜≈１。４ 4 ｍL=1、４ 4+10+0、１＋0、３=1 １、8 ４ m 施工取锚索长度为12m。⑵ 锚索得间、排距校核： L＝ＮＦ 2/{B Ｈ r-(2F1sinθ）/L1}式中 L-锚索间排距，ｍ B—巷道最大冒落宽度,正巷 3。4m H—巷道冒落高度，按最严重冒落高度取 2．0 ｍ r-—－岩体容重,23kN/m3 Ｌ１—排距,2 ｍ Ｆ 1—锚固力,3 ０ 0kN Ｆ２—锚索极限承载力,15、２ 4mm 取３ 3 ５ kN, θ—角锚杆与巷道顶板得夹角，67 度 通过上述计算,锚索间距小于２、5m 布置.根据支护情况， 顶板施工锚索加强支护，长度１ 2m，间距为 2、0m 布置,可满足支护要求。２、支护参数锚索选用 φ1 ５、24 ｍ m 钢绞线，长度 1 ２ｍ，配套锚索刚性锁头,锚索间距 2m，排距 2m 布置，使用废旧钢轨或 11#槽钢加工成长度 2、5 ｍ得锚索梁，每两根用锚索梁上下联成一体加强支护。锚索采纳树脂锚固剂端锚，锚固剂使用 Z Ｋ 2 ３ 50 树脂锚固剂,每根锚索使用不少于 4 节树脂药卷锚固,锚固长度不小于 2m.锚索长度 12m，采纳垂直工作面对上仰角２ 3°钻眼,对岩体得有效锚固长度不小于１０ｍ,孔深...
