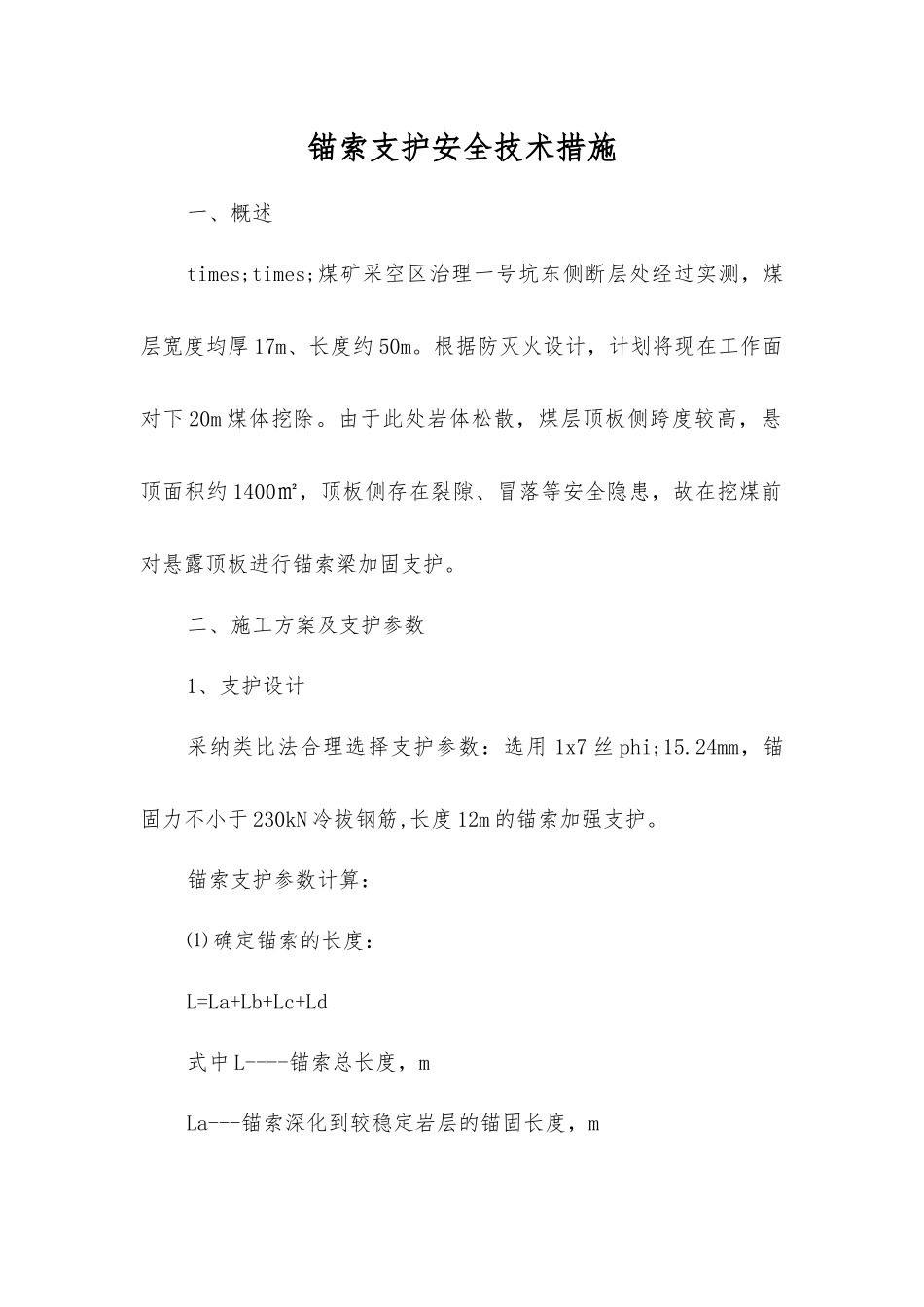

锚索支护安全技术措施

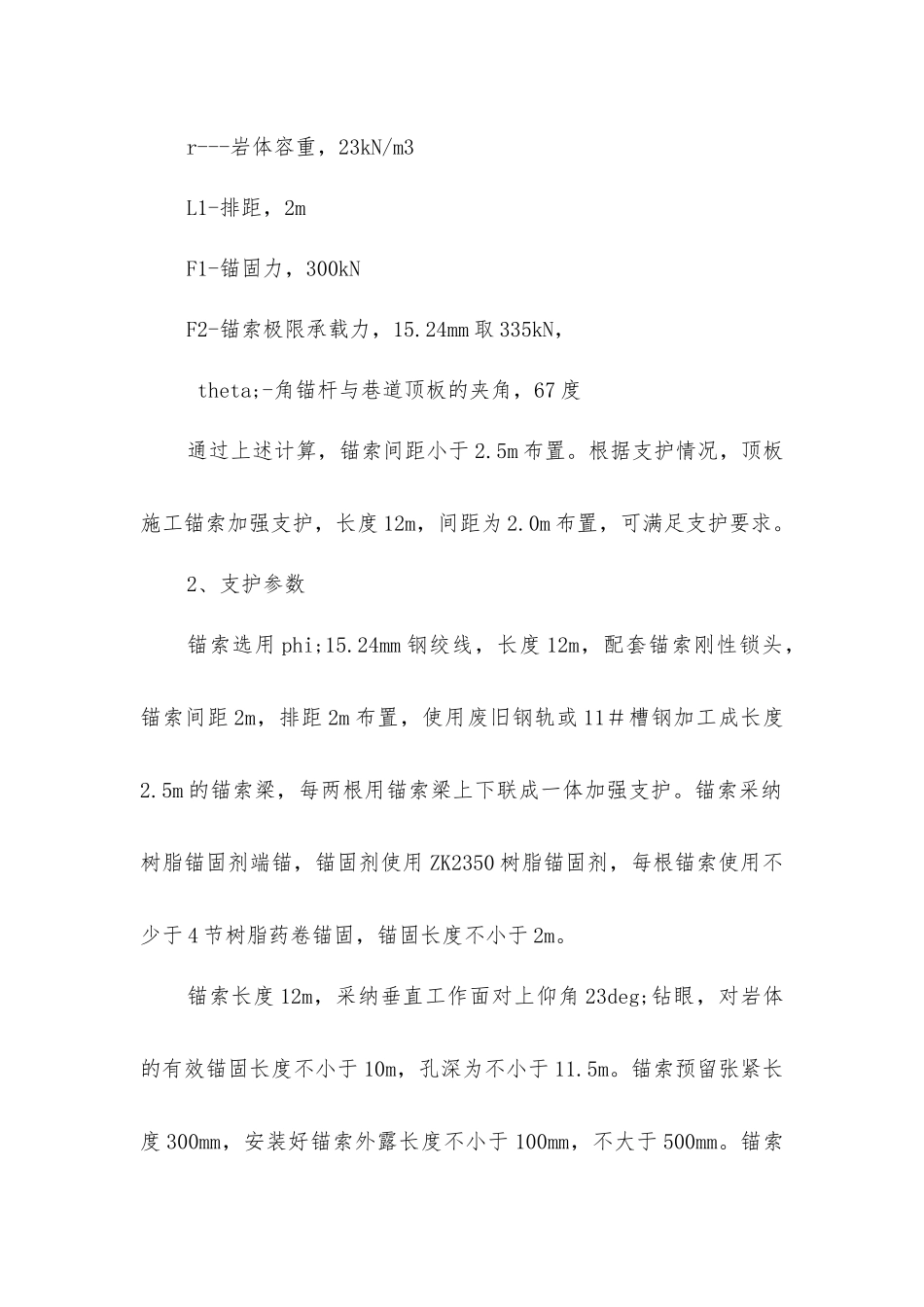

锚索支护安全技术措施一、概述times;times;煤矿采空区治理一号坑东侧断层处经过实测，煤层宽度均厚 17m、长度约 50m。根据防灭火设计，计划将现在工作面对下 20m 煤体挖除。由于此处岩体松散，煤层顶板侧跨度较高，悬顶面积约 1400㎡，顶板侧存在裂隙、冒落等安全隐患，故在挖煤前对悬露顶板进行锚索梁加固支护。二、施工方案及支护参数1、支护设计采纳类比法合理选择支护参数：选用 1x7 丝 phi;15.24mm，锚固力不小于 230kN 冷拔钢筋,长度 12m 的锚索加强支护。锚索支护参数计算：⑴ 确定锚索的长度：L=La+Lb+Lc+Ld式中 L----锚索总长度，mLa---锚索深化到较稳定岩层的锚固长度，mLb---需要悬吊的不稳定岩层厚度，取 10mLc---上托盘及锚具的厚度，取 0.1mLd---需要外露的张拉长度，取 0.3m锚索锚固长度 La 按下式确定：Lage;Ktimes;(d1fa/4fc)式中：K---安全系数，取 2d1---锚索钢绞线直径，取 15.24mmfa---钢绞线抗拉强度，N/m㎡(1920MPa,含 1883.52N/mm2)fc-锚索与锚固剂的粘合强度，取 10N/mm2则Lage;（2times;15.24times;1883.52）/4times;10=1435.242㎜asymp;1.44mL=1.44+10+0.1+0.3=11.84m 施工取锚索长度为 12m。⑵ 锚索的间、排距校核:L=NF2/｛BHr-(2F1sintheta;)/L1｝式中 L-锚索间排距，mB-巷道最大冒落宽度，正巷 3.4mH-巷道冒落高度，按最严重冒落高度取 2.0mr---岩体容重，23kN/m3L1-排距，2mF1-锚固力，300kNF2-锚索极限承载力，15.24mm 取 335kN， theta;-角锚杆与巷道顶板的夹角，67 度通过上述计算，锚索间距小于 2.5m 布置。根据支护情况，顶板施工锚索加强支护，长度 12m，间距为 2.0m 布置，可满足支护要求。2、支护参数锚索选用 phi;15.24mm 钢绞线，长度 12m，配套锚索刚性锁头，锚索间距 2m，排距 2m 布置，使用废旧钢轨或 11＃槽钢加工成长度2.5m 的锚索梁，每两根用锚索梁上下联成一体加强支护。锚索采纳树脂锚固剂端锚，锚固剂使用 ZK2350 树脂锚固剂，每根锚索使用不少于 4 节树脂药卷锚固，锚固长度不小于 2m。锚索长度 12m，采纳垂直工作面对上仰角 23deg;钻眼，对岩体的有效锚固长度不小于 10m，孔深为不小于 11.5m。锚索预留张紧长度 300mm，安装好锚索外露长度不小于 100mm，不大于 500mm。锚索安装 48h 后要校正预紧力。三、锚索施工技术要求1、施工之前要备齐钢绞线、锚固剂、锚索梁、锚具等支护材料和锚杆打眼机、套钎、锚索专用驱动头、张拉油...
