防水与围护结构节能新技术-防水卷材机械固定施工技术

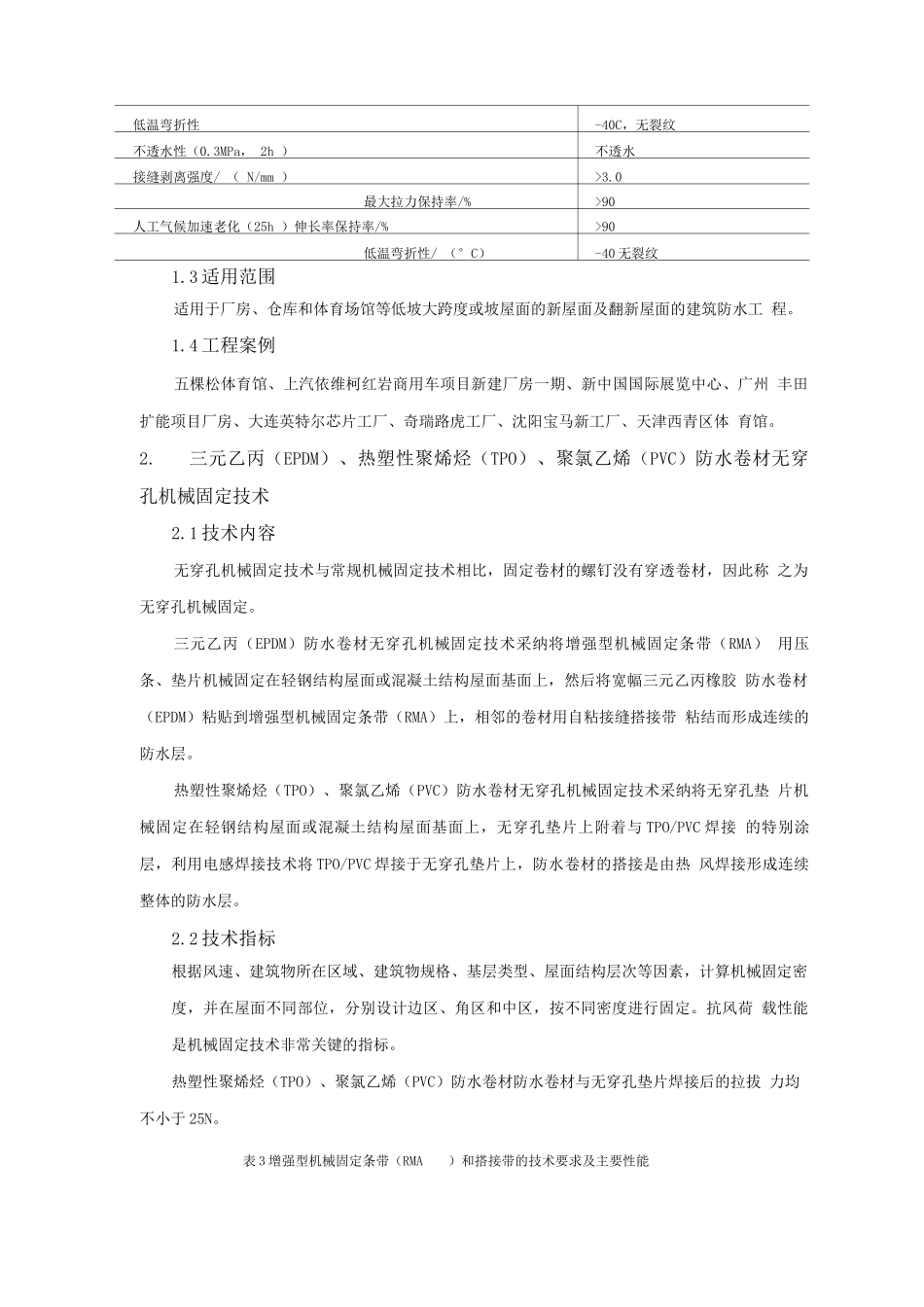

防水卷材机械固定施工技术1.聚氯乙烯（PVC）、热塑性聚烯烃（TPO）防水卷材机械固定施工技术1.1 技术内容机械固定即采纳专用固定件，如金属垫片、螺钉、金属压条等，将聚氯乙烯（PVC）或 热塑性聚烯烃（TPO）防水卷材以及其他屋面层次的材料机械固定在屋面基层或结构层上。 机械固定包括点式固定方式和线性固定方式。固定件的布置与承载能力应根据实验结果和相 关规定严格设计。聚氯乙烯（PVC）或热塑性聚烯烃（TPO）防水卷材的搭接是由热风焊接形成连续整体 的防水层。焊接缝是因分子链互相渗透、缠绕形成新的内聚焊接链，强度高于卷材且与卷材 同寿命。点式固定即使用专用垫片或套筒对卷材进行固定，卷材搭接时覆盖住固定件。线性固定即使用专用压条和螺钉对卷材进行固定，使用防水卷材覆盖条对压条进行覆 盖。1. 2 技术指标（1）屋面为压型钢板的基板厚度不宜小于 0.75mm，且基板最小厚度不应小于 0.63mm， 当基板厚度在 0.63~0.75mm 时应通过固定钉拉拔试验；钢筋混凝土板的厚度不应小于 40mm，强度等级不应小于 C20，并应通过固定钉拉拔试验。（2）聚氯乙烯（PVC）防水卷材的物理性能应满足《聚氯乙烯（PVC）防水卷材》GB 12952 标准要求、热塑性聚烯烃（TPO）防水卷材物理性能指标应满足《热塑性聚烯烃（TPO）防 水卷材》GB 27789 标准要求，主要性能指标见表 1、表 2。表 1 聚氯乙烯（PVC）防水卷材主要性能试验项目性能要求最大拉力/（N/cm）>250最大拉力时延伸率/%>15热处理尺寸变化率/%<0.5低温弯折性-25C，无裂纹不透水性（0.3MPa,2h）不透水接缝剥离强度/（ N/mm）> 3.0人工气候加速老化（ 25h）最大拉力保持率/%>85伸长率保持率/%>80低温弯折性（-20°C）无裂纹表 2 热塑性聚烯烃（TPO ）防水卷材主要性能试验项目性能要求最大拉力/（N/cm）>250最大拉力时延伸率/%>15热处理尺寸变化率/%<0.5低温弯折性-40C，无裂纹不透水性（0.3MPa， 2h ）不透水接缝剥离强度/ （ N/mm ）>3.0最大拉力保持率/%>90人工气候加速老化（25h ）伸长率保持率/%>90低温弯折性/ （°C）-40 无裂纹1.3 适用范围适用于厂房、仓库和体育场馆等低坡大跨度或坡屋面的新屋面及翻新屋面的建筑防水工 程。1.4 工程案例五棵松体育馆、上汽依维柯红岩商用车项目新建厂房一期、新中国国际展览中心、广州 丰田扩能项目厂房、大连英特尔芯片工厂、奇瑞路虎工厂、沈阳宝马新工厂、天津西青区体 育馆。2.三元乙丙（EPDM）、热...
