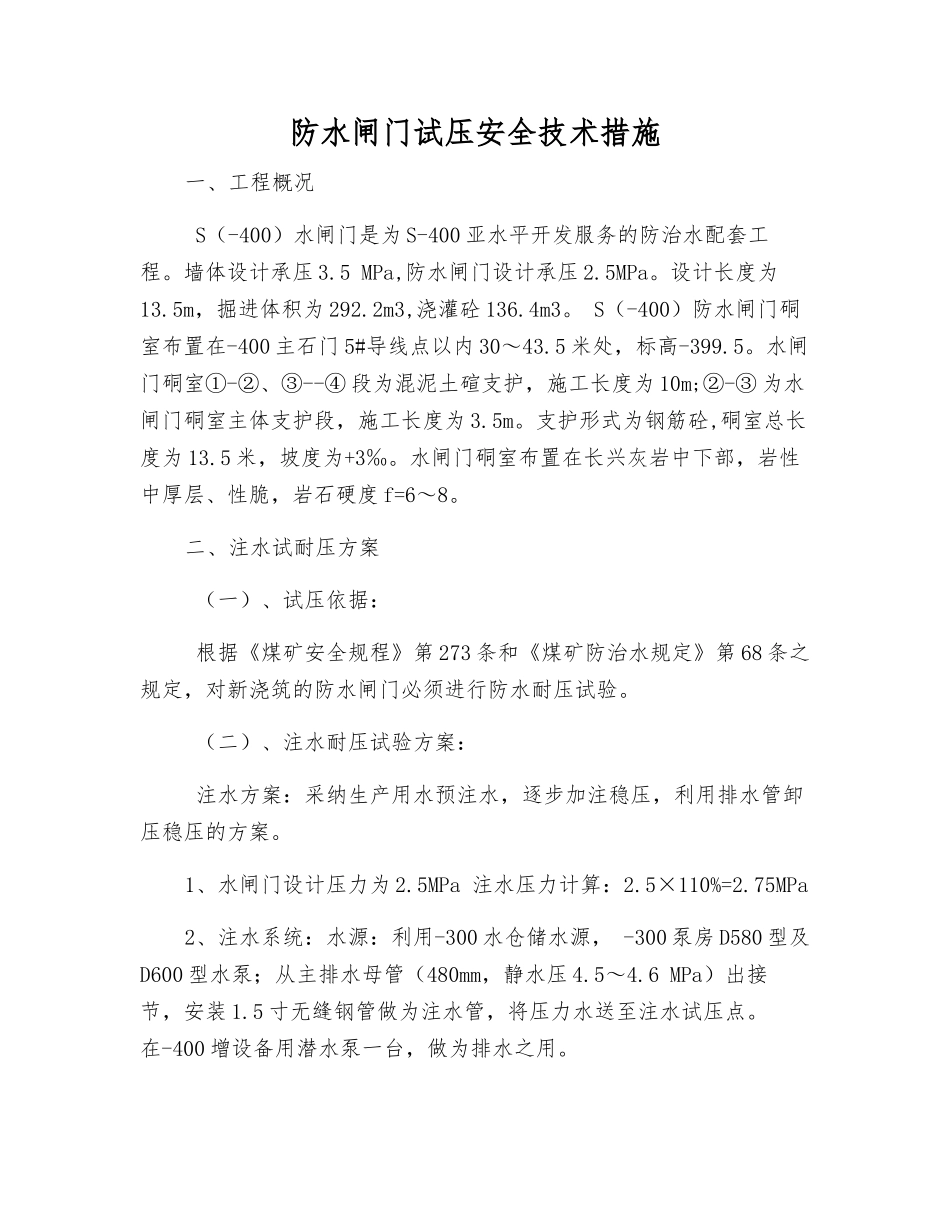

防水闸门试压安全技术措施一、工程概况 S（-400）水闸门是为 S-400 亚水平开发服务的防治水配套工程。墙体设计承压 3.5 MPa,防水闸门设计承压 2.5MPa。设计长度为13.5m，掘进体积为 292.2m3,浇灌砼 136.4m3。 S（-400）防水闸门硐室布置在-400 主石门 5#导线点以内 30～43.5 米处，标高-399.5。水闸门硐室①-②、③--④ 段为混泥土碹支护，施工长度为 10m;②-③ 为水闸门硐室主体支护段，施工长度为 3.5m。支护形式为钢筋砼,硐室总长度为 13.5 米，坡度为+3‰。水闸门硐室布置在长兴灰岩中下部，岩性中厚层、性脆，岩石硬度 f=6～8。二、注水试耐压方案 （一）、试压依据： 根据《煤矿安全规程》第 273 条和《煤矿防治水规定》第 68 条之规定，对新浇筑的防水闸门必须进行防水耐压试验。 （二）、注水耐压试验方案： 注水方案：采纳生产用水预注水，逐步加注稳压，利用排水管卸压稳压的方案。1、水闸门设计压力为 2.5MPa 注水压力计算：2.5×110%=2.75MPa2、注水系统：水源：利用-300 水仓储水源， -300 泵房 D580 型及D600 型水泵；从主排水母管（480mm，静水压 4.5～4.6 MPa）出接节，安装 1.5 寸无缝钢管做为注水管，将压力水送至注水试压点。 在-400 增设备用潜水泵一台，做为排水之用。3、注水硐室（巷道）概况： 硐室结构已完工，混泥土结构达到养护期，硐室周围已进行注浆处理，距耐压试验已有 2 个多月。水闸门前方巷道断面为 19.1m2 ,长度为 15m，容积为约为 286 立方。三、注水试耐压试验要求及试验步骤 （一）、组织领导 为了进一步加强对本次试压工作的组织领导，确保安全顺利，公司成立 S（-400）水闸门试压工作领导小组。1、成立领导小组： 组 长： 副组长： 成 员：施工队队长、生产科、机电队、安通科相关人员2、人员组织、材料、设备准备 人员组织由 负责 技术由 负责。 设备的准备（包括采购、租借）由 负责。 设备安装、检测、修理由 负责。 （二）、试验压力不得低于 2.75 MPa，连续稳压时间不少于 24小时。 （三）、注水耐压试验前期准备1、清理注水水闸门前后杂物，撤掉活动轨道；2、排气管必须延接至巷道当头最高处；3、水闸门门铰、闸阀加注润滑油；4、未用预留管道里侧加盖蒙板；5、铲除清理水闸门及门框密封部分所有水泥琐碎杂物；6、将右墙体上的 4 寸无缝钢管水管（用于排水、稳定和卸压）出口安装 4MPa 压力表和放水卸（稳）压闸阀；7、...
