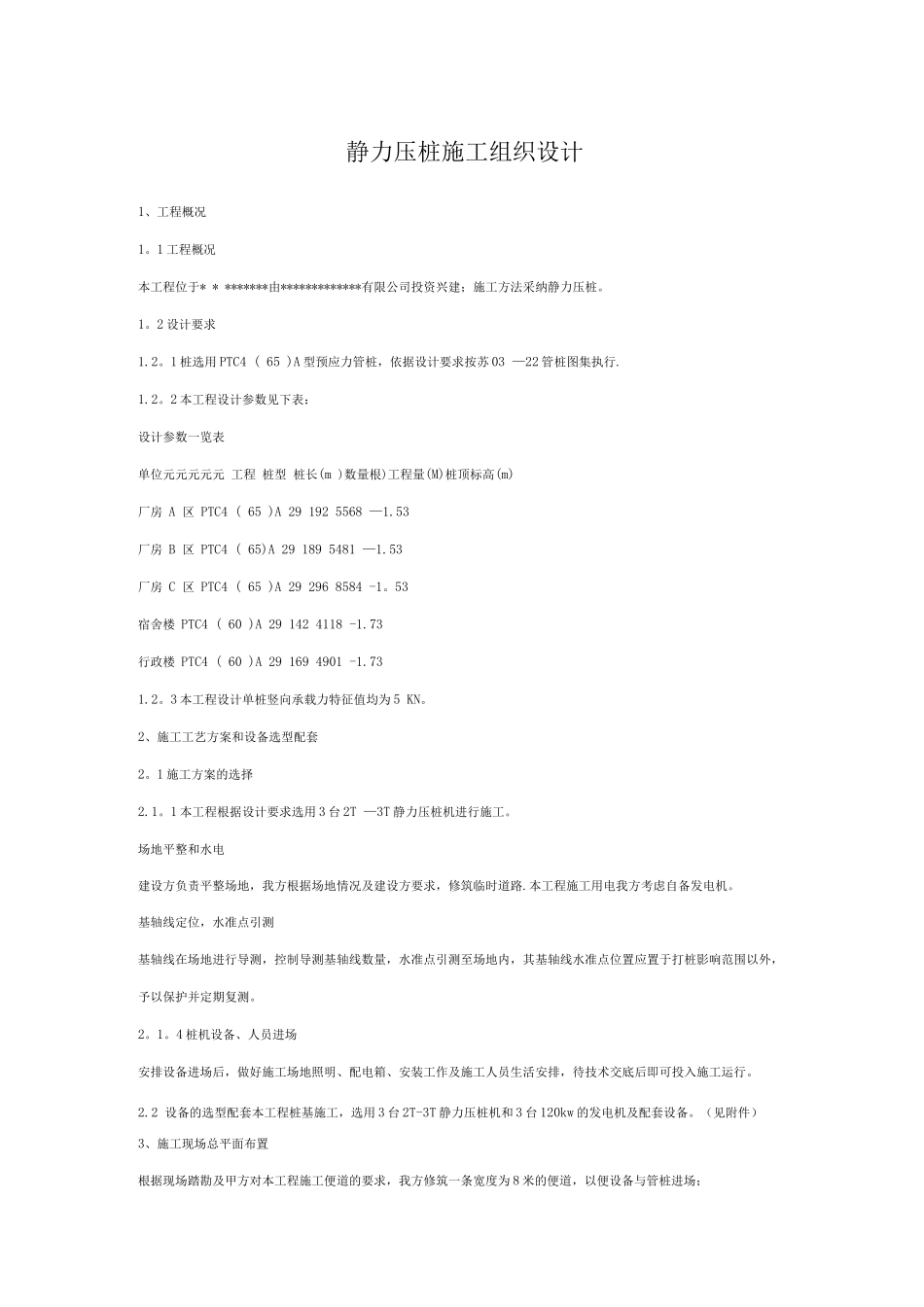

静力压桩施工组织设计

静力压桩施工组织设计1、工程概况1。1 工程概况本工程位于* * *******由*************有限公司投资兴建；施工方法采纳静力压桩。1。2 设计要求1.2。1 桩选用 PTC4 ( 65 )A 型预应力管桩，依据设计要求按苏 03 —22 管桩图集执行.1.2。2 本工程设计参数见下表：设计参数一览表单位元元元元元 工程 桩型 桩长(m )数量根)工程量(M)桩顶标高(m)厂房 A 区 PTC4 ( 65 )A 29 192 5568 —1.53厂房 B 区 PTC4 ( 65)A 29 189 5481 —1.53厂房 C 区 PTC4 ( 65 )A 29 296 8584 -1。53宿舍楼 PTC4 ( 60 )A 29 142 4118 -1.73行政楼 PTC4 ( 60 )A 29 169 4901 -1.731.2。3 本工程设计单桩竖向承载力特征值均为 5 KN。2、施工工艺方案和设备选型配套2。1 施工方案的选择2.1。1 本工程根据设计要求选用 3 台 2T —3T 静力压桩机进行施工。场地平整和水电建设方负责平整场地，我方根据场地情况及建设方要求，修筑临时道路.本工程施工用电我方考虑自备发电机。基轴线定位，水准点引测基轴线在场地进行导测，控制导测基轴线数量，水准点引测至场地内，其基轴线水准点位置应置于打桩影响范围以外，予以保护并定期复测。2。1。4 桩机设备、人员进场安排设备进场后，做好施工场地照明、配电箱、安装工作及施工人员生活安排，待技术交底后即可投入施工运行。2.2 设备的选型配套本工程桩基施工，选用 3 台 2T-3T 静力压桩机和 3 台 120kw 的发电机及配套设备。（见附件）3、施工现场总平面布置根据现场踏勘及甲方对本工程施工便道的要求，我方修筑一条宽度为 8 米的便道，以便设备与管桩进场；施工场地原为农田，场区内原先有明、暗浜，虽甲方已经用土填平，但压机施工时有可能陷机而影响施工质量和工期，所以此情况应引起甲方的重视.为了确保施工质量、安全、工期、降低成本，搞好文明施工，我们将根据本工程的环境位置和项目的特点,本着科学合理、方便的原则，对现场进行精心布置。4、工程质量要求和质量保证措施4.1 工程质量要求4。1。1 放样定桩位依据场地基轴线进行放样定位。此项工作前应先对基轴线和水准点标高进行复测，经监理、业主方验收后方能进行放样，桩位放好后经监理和业主代表验收合格后方可施工。4。1.2 压桩前桩身质量检验进场管桩必须有构件合格证，管桩的外观质量要求如下：管桩的外观质量项 目 质 量 要 求粘皮和麻面局部粘皮和麻面累计面积不大于桩表...
