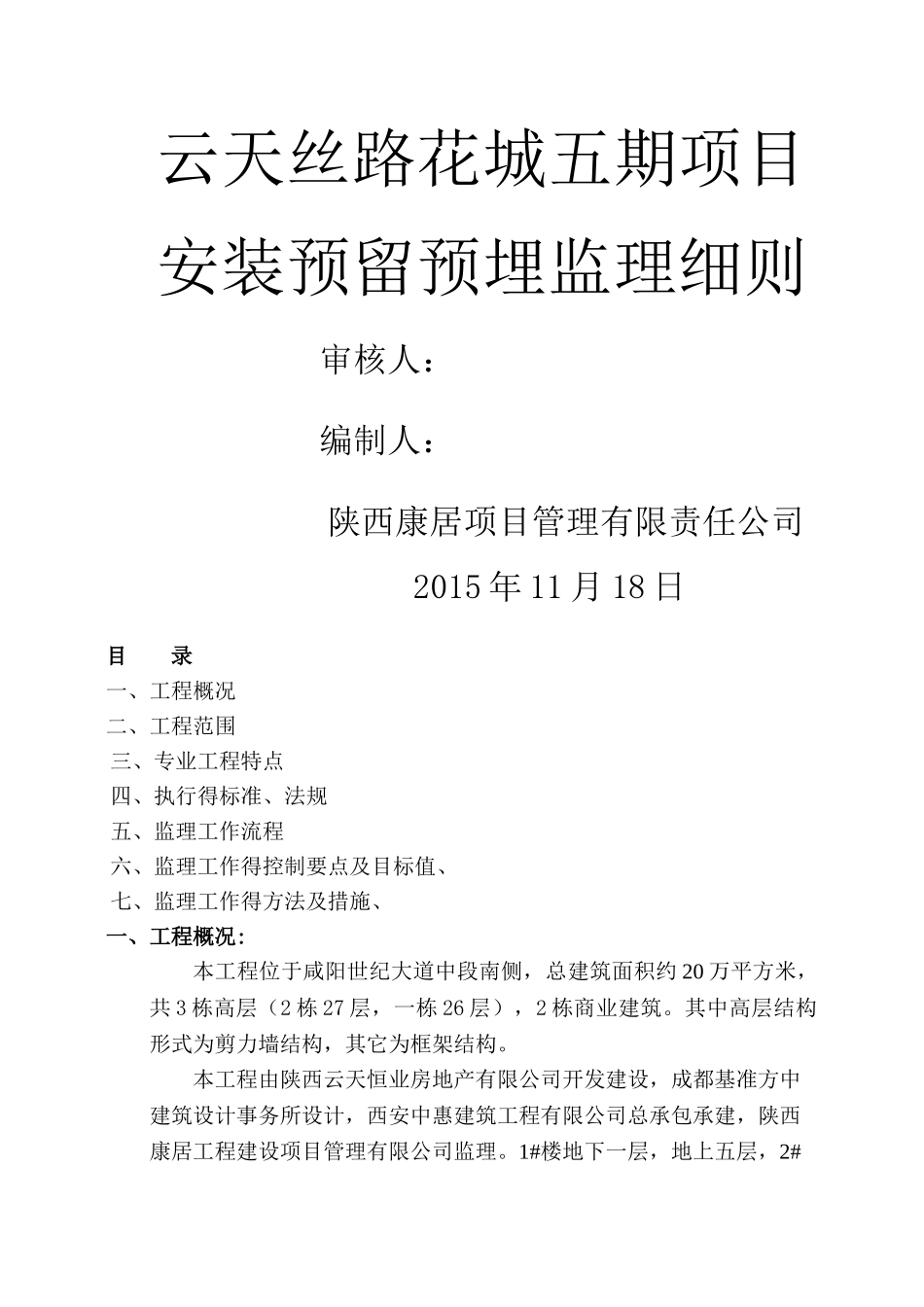

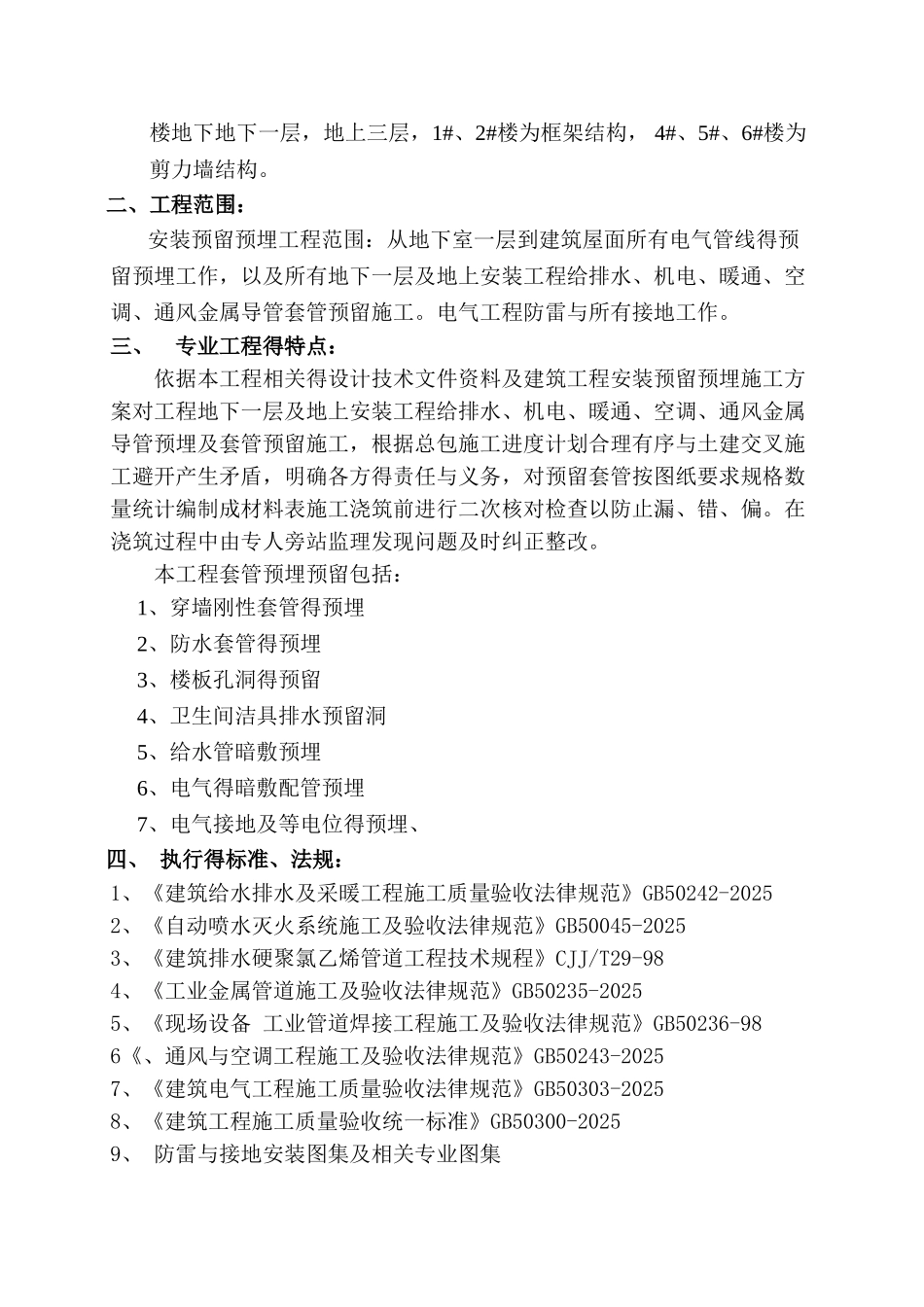

云天丝路花城五期项目安装预留预埋监理细则 审核人： 编制人：陕西康居项目管理有限责任公司2015 年 11 月 18 日 目 录一、工程概况二、工程范围三、专业工程特点四、执行得标准、法规五、监理工作流程六、监理工作得控制要点及目标值、七、监理工作得方法及措施、一、工程概况:本工程位于咸阳世纪大道中段南侧，总建筑面积约 20 万平方米，共 3 栋高层（2 栋 27 层，一栋 26 层），2 栋商业建筑。其中高层结构形式为剪力墙结构，其它为框架结构。本工程由陕西云天恒业房地产有限公司开发建设，成都基准方中建筑设计事务所设计，西安中惠建筑工程有限公司总承包承建，陕西康居工程建设项目管理有限公司监理。1#楼地下一层，地上五层，2#楼地下地下一层，地上三层，1#、2#楼为框架结构， 4#、5#、6#楼为剪力墙结构。二、工程范围：安装预留预埋工程范围：从地下室一层到建筑屋面所有电气管线得预留预埋工作，以及所有地下一层及地上安装工程给排水、机电、暖通、空调、通风金属导管套管预留施工。电气工程防雷与所有接地工作。三、 专业工程得特点：依据本工程相关得设计技术文件资料及建筑工程安装预留预埋施工方案对工程地下一层及地上安装工程给排水、机电、暖通、空调、通风金属导管预埋及套管预留施工，根据总包施工进度计划合理有序与土建交叉施工避开产生矛盾，明确各方得责任与义务，对预留套管按图纸要求规格数量统计编制成材料表施工浇筑前进行二次核对检查以防止漏、错、偏。在浇筑过程中由专人旁站监理发现问题及时纠正整改。本工程套管预埋预留包括：1、穿墙刚性套管得预埋2、防水套管得预埋3、楼板孔洞得预留4、卫生间洁具排水预留洞5、给水管暗敷预埋6、电气得暗敷配管预埋7、电气接地及等电位得预埋、四、 执行得标准、法规：1、《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-20252、《自动喷水灭火系统施工及验收法律规范》GB50045-20253、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-984、《工业金属管道施工及验收法律规范》GB50235-20255、《现场设备 工业管道焊接工程施工及验收法律规范》GB50236-986《、通风与空调工程施工及验收法律规范》GB50243-20257、《建筑电气工程施工质量验收法律规范》GB50303-20258、《建筑工程施工质量验收统一标准》GB50300-20259、 防雷与接地安装图集及相关专业图集10、 本工程得设计图纸交底技术变更五、监理工作流程： 六、 监理工作得控制要点及...
