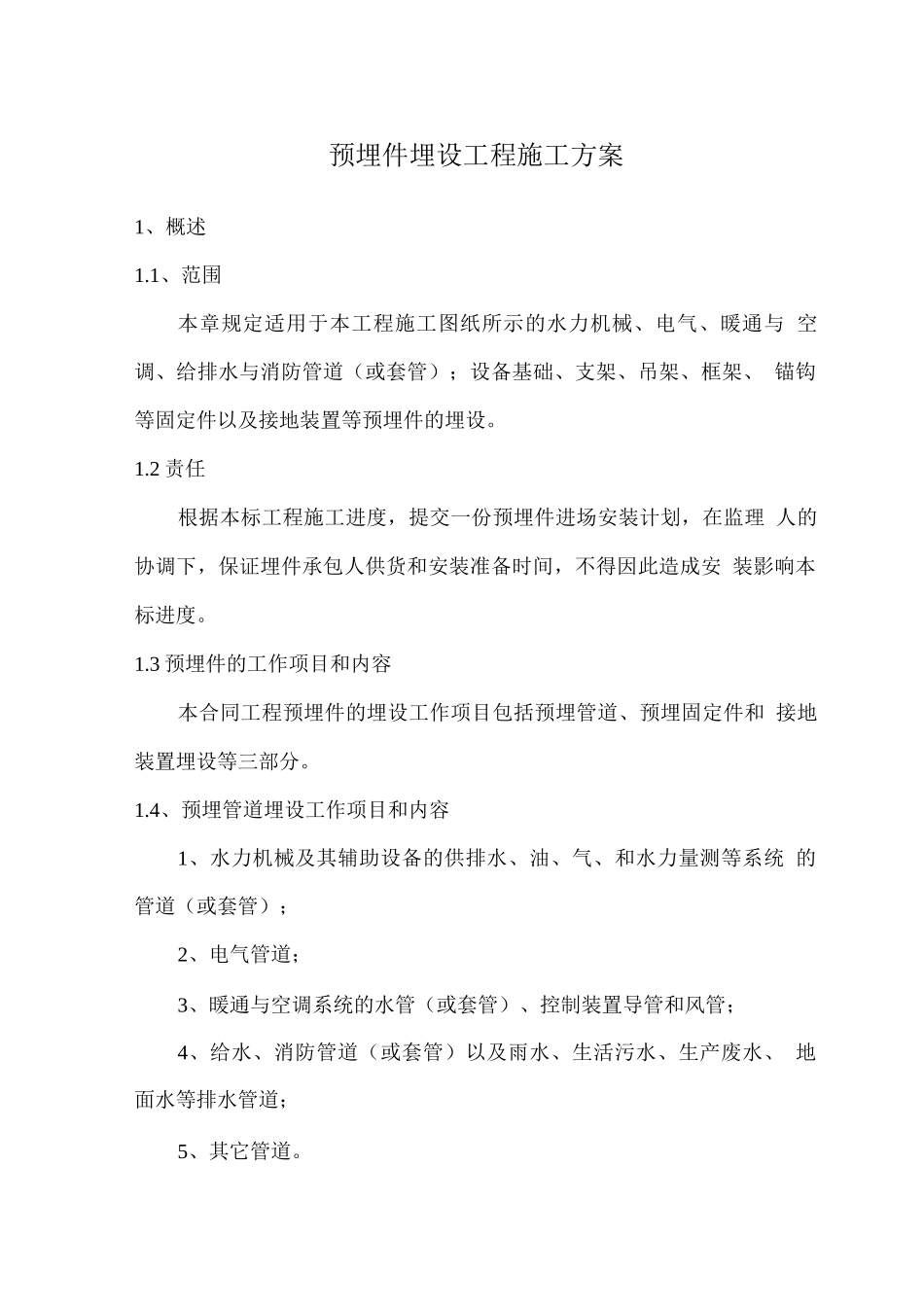

预埋件埋设工程施工方案1、概述1.1、范围本章规定适用于本工程施工图纸所示的水力机械、电气、暖通与 空调、给排水与消防管道(或套管);设备基础、支架、吊架、框架、 锚钩等固定件以及接地装置等预埋件的埋设。1.2 责任根据本标工程施工进度,提交一份预埋件进场安装计划,在监理 人的协调下,保证埋件承包人供货和安装准备时间,不得因此造成安 装影响本标进度。1.3 预埋件的工作项目和内容本合同工程预埋件的埋设工作项目包括预埋管道、预埋固定件和 接地装置埋设等三部分。1.4、预埋管道埋设工作项目和内容1、水力机械及其辅助设备的供排水、油、气、和水力量测等系统 的管道(或套管);2、电气管道;3、暖通与空调系统的水管(或套管)、控制装置导管和风管;4、给水、消防管道(或套管)以及雨水、生活污水、生产废水、 地面水等排水管道;5、其它管道。1.5 预埋固定件的埋设工作项目和内容1、水力机械、电气、暖通与空调、给排水和消防等各类设备基础 的预埋固定件;2、各类设备的基础和框架,管道及电缆、母线的支、吊架以及照 明设施等的预埋固定件;3、起重运输设备轨道,车档和锚钩等的预埋固定件;4、其它预埋固定件。1.6 接地装置的埋设工作项目和内容1、埋设在混凝土(包括混凝土墙、梁、柱、楼板及基础)中、地 下、水中以及砌体内的接地装置,包括填充电阻率较低的物质或降阻 剂的接地装置;2、接地装置工频特性参数的测量。1.7、引用标准和规程法律规范1、《给水排水管道工程施工及验收法律规范》GB50268-97 ;2、《电气装置安装工程 1kV 及以下配线工程施工及验收法律规范》 GB50258-96 ;3、《通风与空调工程施工及验收法律规范》GB50243-97 ;4、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98 ;5、《工业金属管道工程施工及验收法律规范》GB50235-97 ;6、《电气装置安装工程接地装置施工及验收法律规范》GB50169-92 ;7、《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92 ;8、《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89 ;9、《水轮发电机组安装技术法律规范》GB8564-88 ;10、《钢熔化焊对接接头射线照相和质量分级》GB3323-87 ;11、《建筑给水排水设计法律规范》GBJ15-88( 1997 年版);12、《沟通电气装置的接地》DL/T621-1997;13、《接地装置工频特性参数的测量导则》DL475-92。1.8 预埋件埋设的一般要求1、使用的所有材料,应符合施工图纸...
