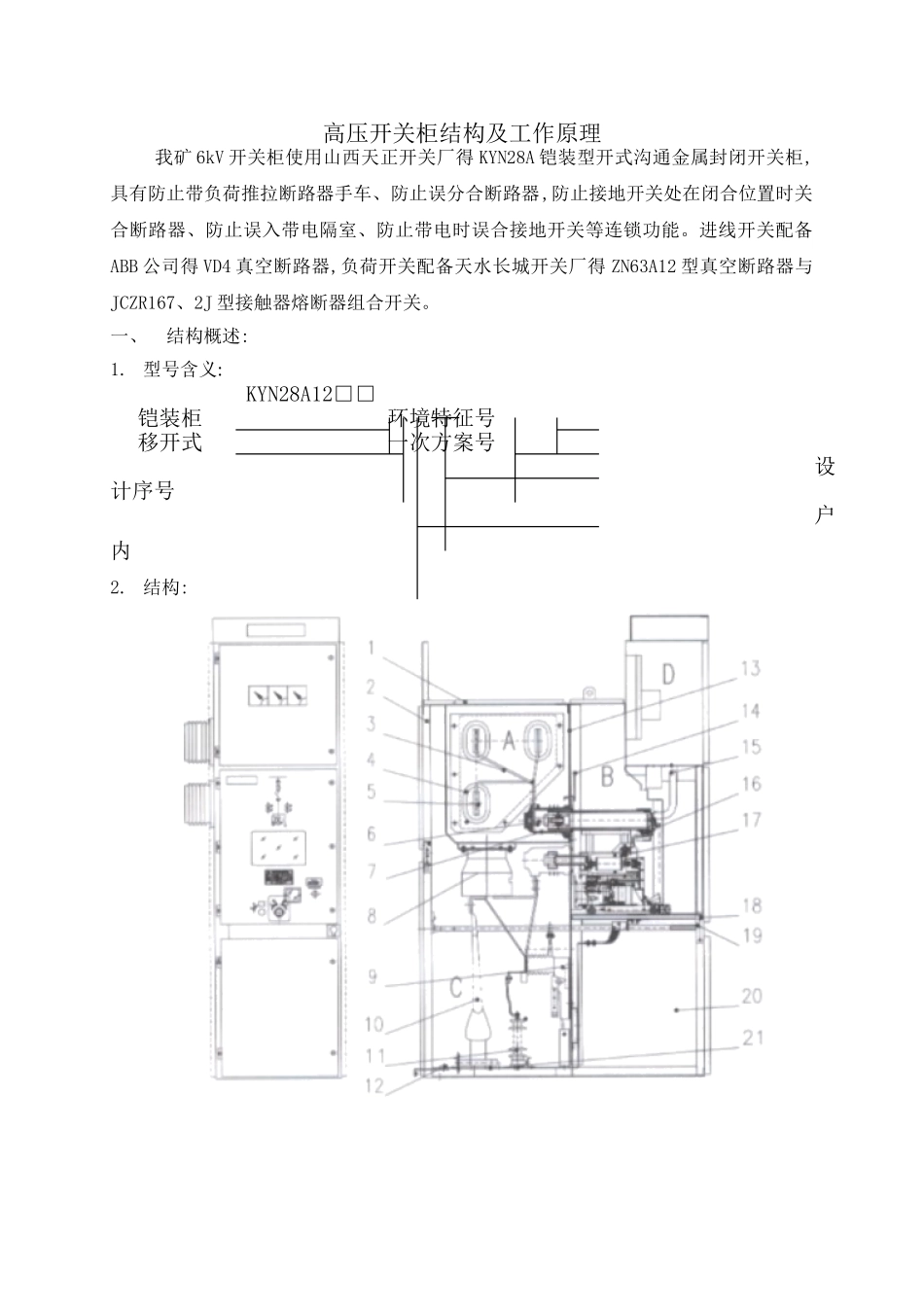

高压开关柜结构及工作原理我矿 6kV 开关柜使用山西天正开关厂得 KYN28A 铠装型开式沟通金属封闭开关柜,具有防止带负荷推拉断路器手车、防止误分合断路器,防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。进线开关配备ABB 公司得 VD4 真空断路器,负荷开关配备天水长城开关厂得 ZN63A12 型真空断路器与JCZR167、2J 型接触器熔断器组合开关。一、结构概述:1. 型号含义: KYN28A12□□ 铠装柜 环境特征号 移开式 一次方案号设计序号户内 2. 结构:图中:A 母线室 B 断路器手车室 C 电缆室 D 继电器仪表室 1—泄压装置;2—外壳;3—分支小母线;4—母线套管;5—主母线;6—静触头; 7—触头盒;8—电流互感器;9—接地开关;10—电缆;11—避雷器;12—接地母线; 13—装卸式隔板;14—隔板(活门);15—二次触头;16—断路器手车;17—加热装置;18—可抽出式水平隔板;19—接地开关操作机构;20—控制小线槽;21—电缆封板。开关柜得柜体为组装式结构,开关柜不靠墙安装。柜体分四个单独得隔室:手车室、主母线室、电缆室、继电器仪表室。柜体外壳防护等级 IP42,各小室间防护等级IP2X。2.1 手车:手车由开关柜得主元件与推动用底盘车组成。手车采纳中置式结构,通过一台专用转运车可方便地进行手车进出柜得操作。以断路器为例:手车得下部为推动用得底盘车,断路器固定安装在底盘车上。底盘车内设置有推动机构,用以实现对断路器手车得进出车操作。底盘车内还设置有连锁机构,用以实现断路器与柜体之间得各项连锁2.2 手车室:隔室两侧安装了轨道,供手车在柜内移动时得导向与定位。静触头盒得隔板(活门)安装在手车室后侧。手车从断开位置/试验位置向工作位置移动得过程中,遮挡上、下静触头盒得活门自动打开;手车反方向移动时,活门自动关闭,直至手车退至断开位置/试验位置而完全遮挡住静触头盒,形成隔室间有效得隔离。断路器室得门上有观察窗,通过观察窗可以观察隔室内手车所处位置、断路器得合、分闸显示、储能状况等状态。2.3 主母线室:主母线室贯穿联接相邻两柜,用装在柜侧壁隔板上得母线套管支撑固定。全部母线用热缩绝缘套管封闭。主母线与联络母线采纳矩形截面得铜排,分支母线直接联接于静触头盒与主母线之间。假如出现内部故障电弧,柜侧壁得隔板与母线套管能有效防止事故向邻柜蔓延。2.4 电缆室:本开关柜具有较大得电缆室空间。电流互感器、接地开关、避雷器等电气元件布置在电缆室内。2.5 继电...
