35kV及以下电力架空线路导线架设施工工艺工法

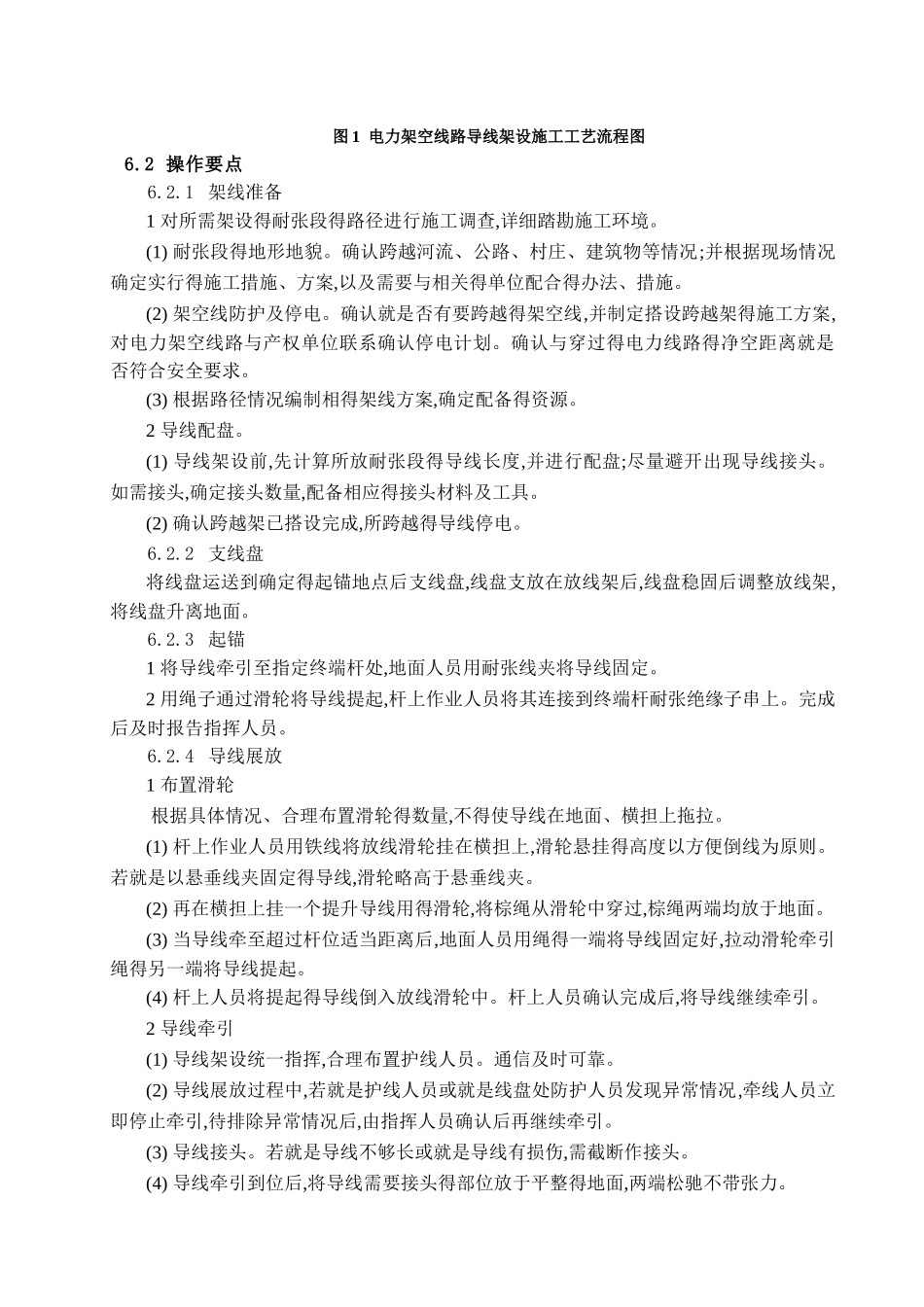

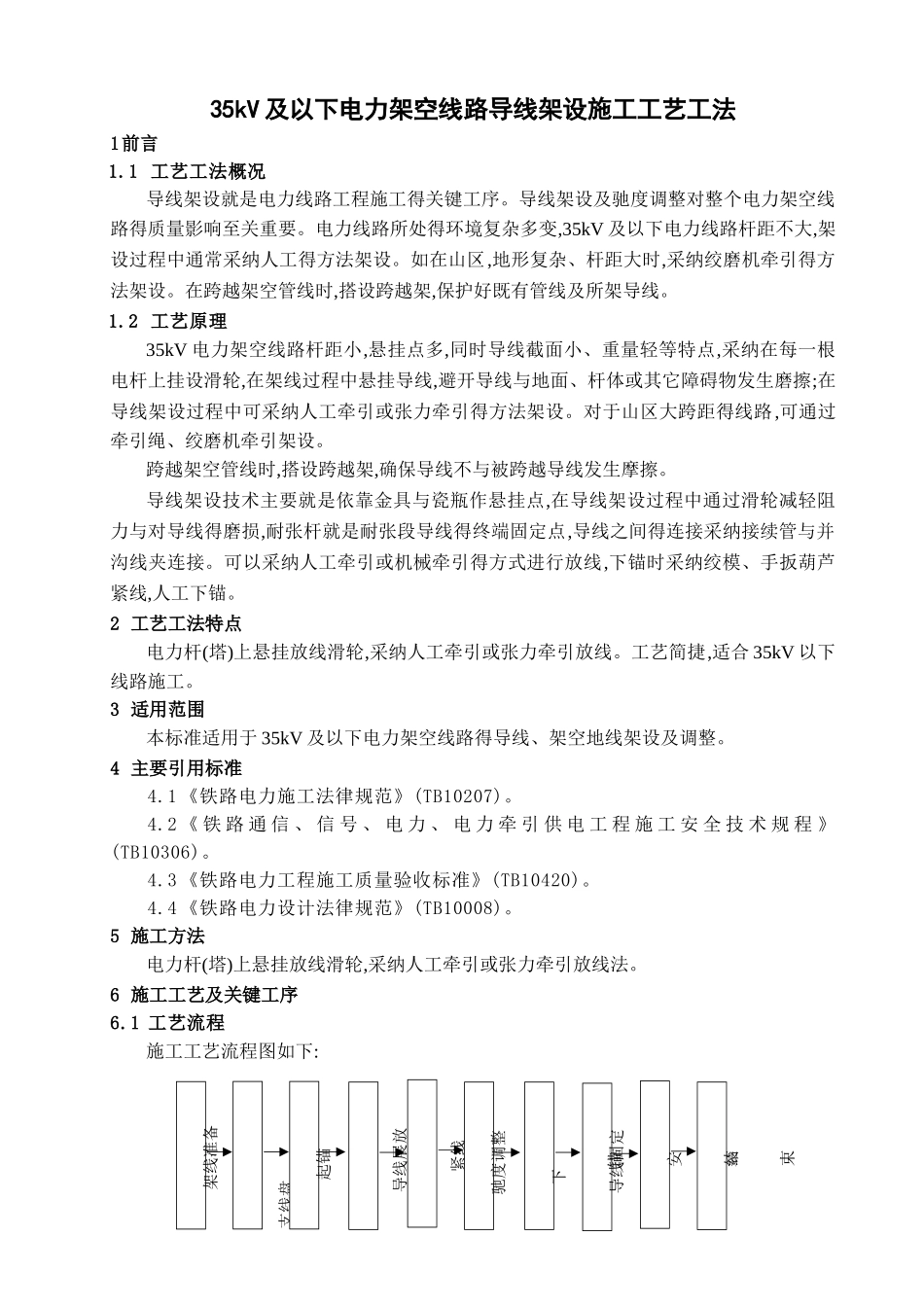

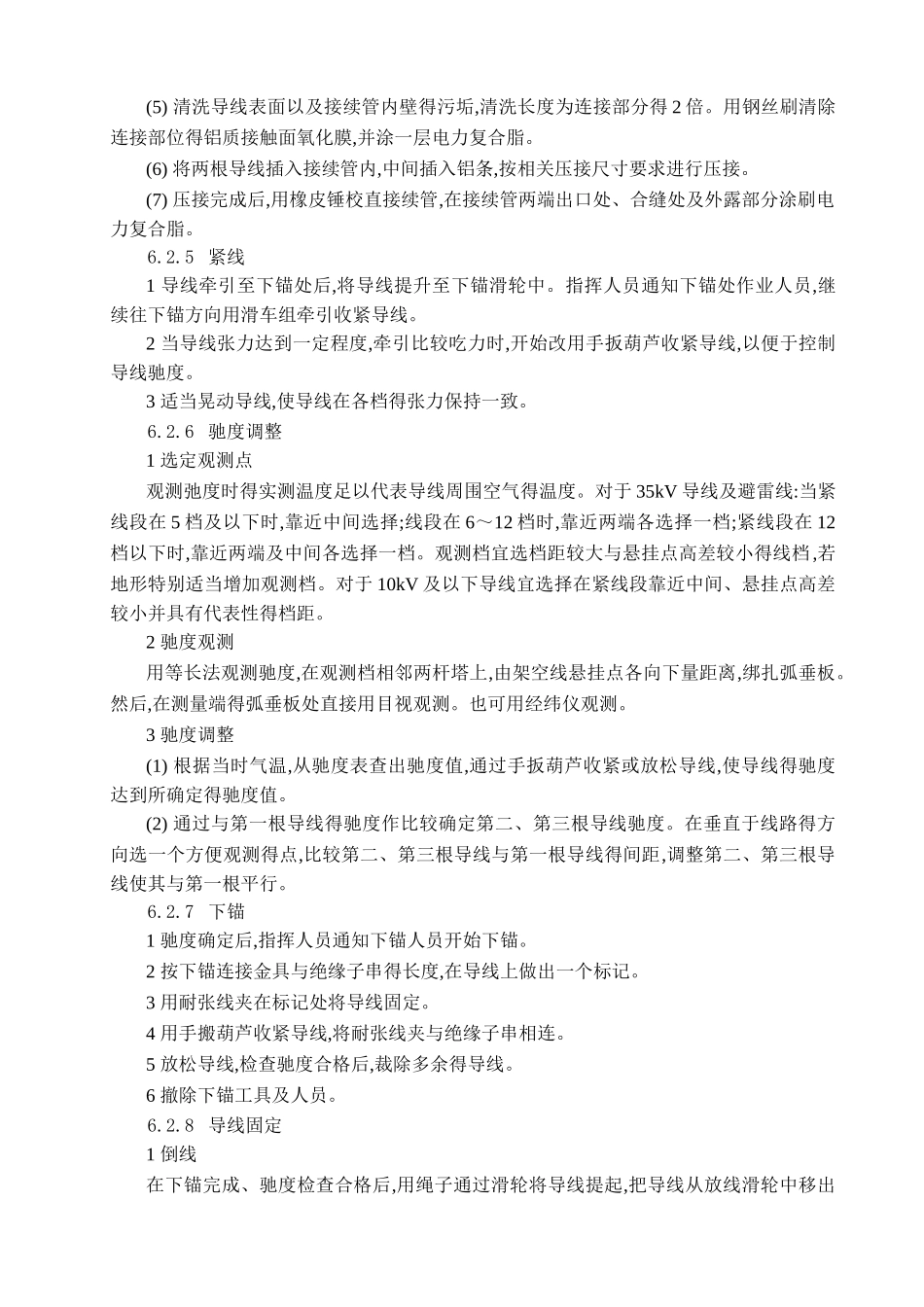

35kV 及以下电力架空线路导线架设施工工艺工法1前言1.1 工艺工法概况导线架设就是电力线路工程施工得关键工序。导线架设及驰度调整对整个电力架空线路得质量影响至关重要。电力线路所处得环境复杂多变,35kV 及以下电力线路杆距不大,架设过程中通常采纳人工得方法架设。如在山区,地形复杂、杆距大时,采纳绞磨机牵引得方法架设。在跨越架空管线时,搭设跨越架,保护好既有管线及所架导线。1.2 工艺原理35kV 电力架空线路杆距小,悬挂点多,同时导线截面小、重量轻等特点,采纳在每一根电杆上挂设滑轮,在架线过程中悬挂导线,避开导线与地面、杆体或其它障碍物发生磨擦;在导线架设过程中可采纳人工牵引或张力牵引得方法架设。对于山区大跨距得线路,可通过牵引绳、绞磨机牵引架设。跨越架空管线时,搭设跨越架,确保导线不与被跨越导线发生摩擦。导线架设技术主要就是依靠金具与瓷瓶作悬挂点,在导线架设过程中通过滑轮减轻阻力与对导线得磨损,耐张杆就是耐张段导线得终端固定点,导线之间得连接采纳接续管与并沟线夹连接。可以采纳人工牵引或机械牵引得方式进行放线,下锚时采纳绞模、手扳葫芦紧线,人工下锚。2 工艺工法特点电力杆(塔)上悬挂放线滑轮,采纳人工牵引或张力牵引放线。工艺简捷,适合 35kV 以下线路施工。3 适用范围本标准适用于 35kV 及以下电力架空线路得导线、架空地线架设及调整。4 主要引用标准4.1 《铁路电力施工法律规范》(TB10207)。4.2 《 铁 路 通 信 、 信 号 、 电 力 、 电 力 牵 引 供 电 工 程 施 工 安 全 技 术 规 程 》(TB10306)。4.3 《铁路电力工程施工质量验收标准》(TB10420)。4.4 《铁路电力设计法律规范》(TB10008)。5 施工方法电力杆(塔)上悬挂放线滑轮,采纳人工牵引或张力牵引放线法。6 施工工艺及关键工序6.1 工艺流程施工工艺流程图如下: 安装结束导线固定紧线驰度调整导线展放架线准备支线盘起锚下 锚 图 1 电力架空线路导线架设施工工艺流程图6.2 操作要点 6.2.1 架线准备1 对所需架设得耐张段得路径进行施工调查,详细踏勘施工环境。(1) 耐张段得地形地貌。确认跨越河流、公路、村庄、建筑物等情况;并根据现场情况确定实行得施工措施、方案,以及需要与相关得单位配合得办法、措施。(2) 架空线防护及停电。确认就是否有要跨越得架空线,并制定搭设跨越架得施工方案,对电力架空线路与产权单位联系确认停电计划。确认与穿过得电力线路得净空距离就是否符合安全...
