AutoCAD工程师题库样本

CAD 二级题库1、 按如图所示创立的动态块, 其动作名称是什么A、 拉伸B、 极轴拉伸C、 坐标拉伸D、 直接拉伸2、 在布局中创立视口时, 以下哪些对象不能转换为视口A、 修订云线B、 区域覆盖C、 正多边形D、 椭圆3、如图所示的部分菜单, 则当前图形的打印样式可能是以下哪项A、 monochrome.ctbB、 Grayscale.cloC、 acad.stbD、 DWF Virtual Pens.ctt4、 为了保证布局空间尺寸标注与模型空间的对象保持关联性, 必须将系统变量 DIMASSOC 设置成多少A、 0B、 1C、 2D、 35、 在图纸空间创立长度为 1000 的竖直线, 设置 DIMLFAC 为 5, 视口比例为 1: 2, 在布局空间进行的关联标注直线长度为? A、 500B、 1000C、 2500D、 50006、

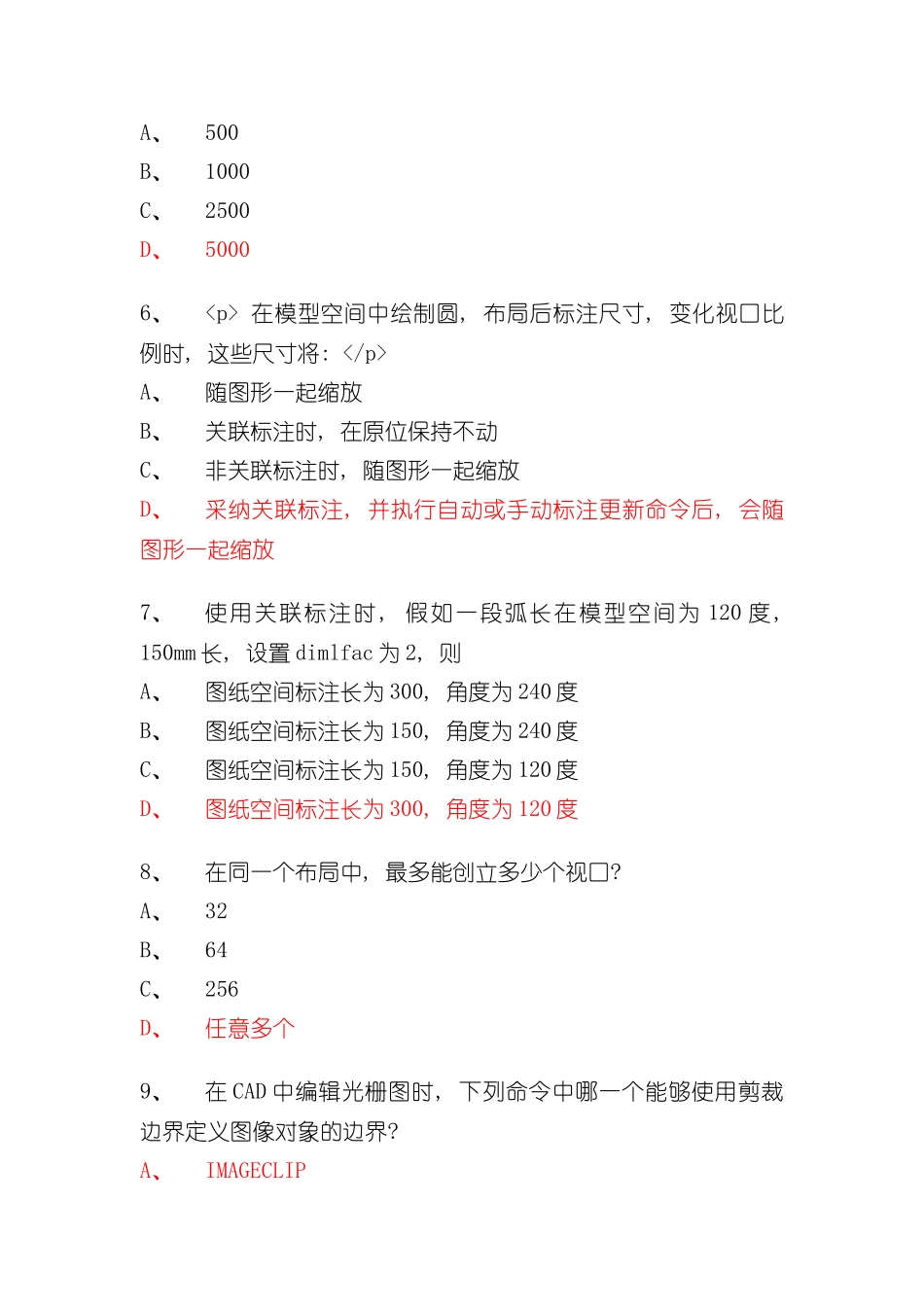

在模型空间中绘制圆, 布局后标注尺寸, 变化视口比例时, 这些尺寸将:

A、 随图形一起缩放B、 关联标注时, 在原位保持不动C、 非关联标注时, 随图形一起缩放D、 采纳关联标注, 并执行自动或手动标注更新命令后, 会随图形一起缩放7、 使用关联标注时, 假如一段弧长在模型空间为 120 度, 150mm 长, 设置 dimlfac 为 2, 则A、 图纸空间标注长为 300, 角度为 240 度B、 图纸空间标注长为 150, 角度为 240 度C、 图纸空间标注长为 150, 角度为 120 度D、 图纸空间标注长为 300, 角度为 120 度8、 在同一个布局中, 最多能创立多少个视口? A、 32B、 64C、 256D、 任意多个9、 在 CAD 中编辑光栅图时, 下列命令中哪一个能够使用剪裁边界定义图像对象的边界? A、 IMAGECLIPB、 PROPERTIESC、 IDD、 IMPORT10、 如图所示是图层转换器, 则以下哪些说法是正确的A、 当前图形文件至少包含图层 T1、 T2、 T3B、 当前图形文件至少包含图层 01、 02、 03C、 当前图形文件至少包含图层 01、 02、 04D、 当前图形文件的图层信息不确定11、 要显示光栅图像的边框, 可是不打印它, 则系统变量ImageFrame 需设置成多少A、 0B、 1C、 2D、 312、 如何创立图形标准文件? A、 文件→保存→*.dwgB、 文件→另存为→*.dwgC、 文件→另存为→*.dwsD、 文件→输出→*.dws13、 插入下图, 要想隐藏该图片的边界, 能够完成该任务的操作是A、 修改 IMAGEFRAME 的值, 使其为 0B、 修改 IMAGEFRAME 的值 , 使其为 1C、 修改 IMAGEFRAME 的值, 使其为 2D、 使用 AutoCAD 中的图像裁减命令1...
