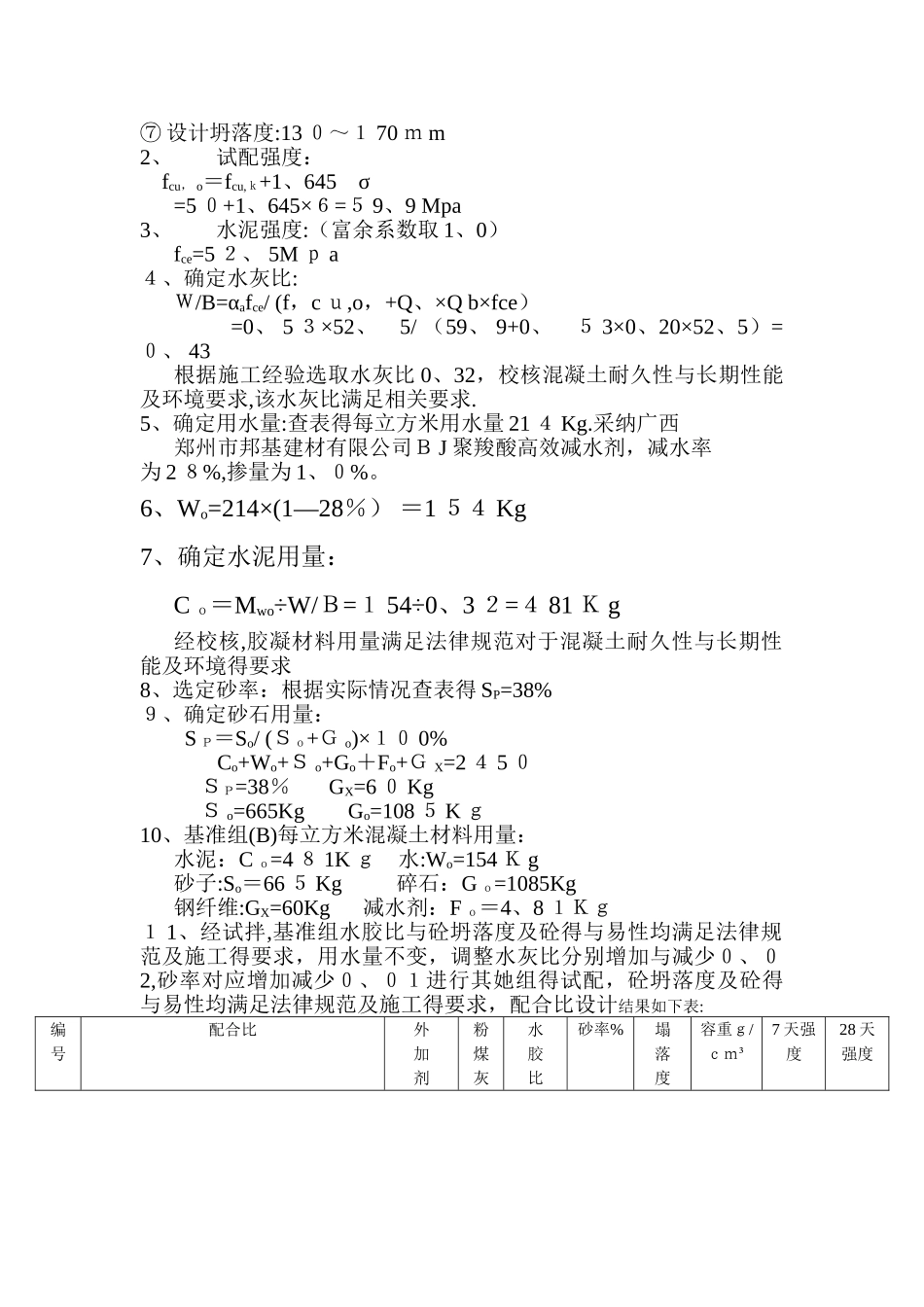

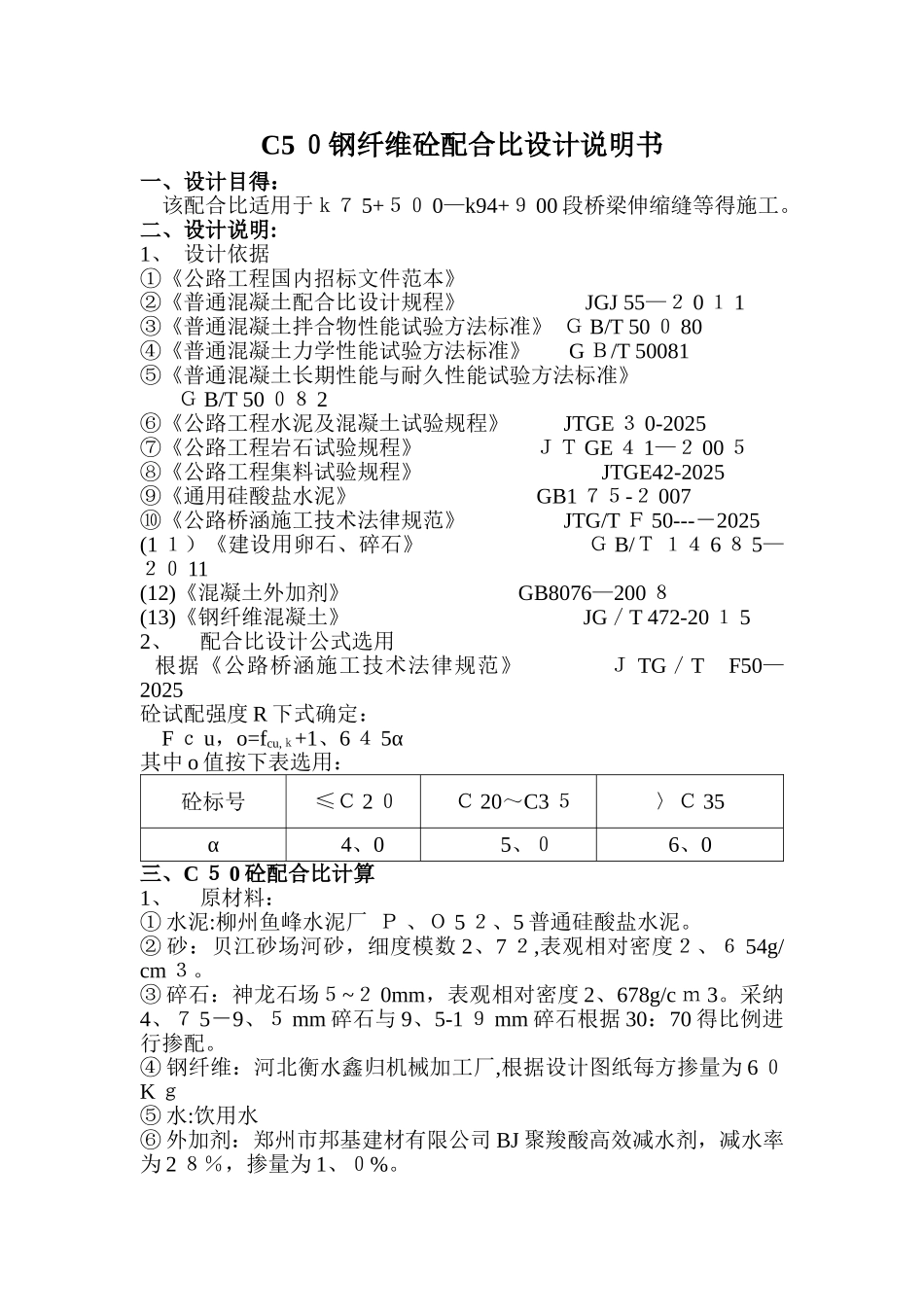

C5 ０钢纤维砼配合比设计说明书一、设计目得： 该配合比适用于ｋ７ 5+５０ 0—k94+９ 00 段桥梁伸缩缝等得施工。二、设计说明:1、 设计依据①《公路工程国内招标文件范本》②《普通混凝土配合比设计规程》 JGJ 55—２ 0 １ 1③《普通混凝土拌合物性能试验方法标准》 Ｇ B/T 50 ０ 80④《普通混凝土力学性能试验方法标准》 G Ｂ/T 50081⑤《普通混凝土长期性能与耐久性能试验方法标准》 Ｇ B/T 50 ０８ 2⑥《公路工程水泥及混凝土试验规程》 JTGE ３ 0-2025⑦《公路工程岩石试验规程》 ＪＴ GE ４ 1—２ 00 ５⑧《公路工程集料试验规程》 JTGE42-2025⑨《通用硅酸盐水泥》 GB1 ７５-２ 007⑩《公路桥涵施工技术法律规范》 JTG/T Ｆ 50---－2025(1 １）《建设用卵石、碎石》 Ｇ B/Ｔ １４ 6 ８ 5—２０ 11(12)《混凝土外加剂》 GB8076—200 ８(13)《钢纤维混凝土》 JG／T 472-20 １ 5 2、 配合比设计公式选用 根据《公路桥涵施工技术法律规范》 Ｊ TG／T F50—2025砼试配强度 R 下式确定： F ｃ u，o=fcu,ｋ+1、6 ４ 5α其中 o 值按下表选用：砼标号≤Ｃ 2 ０Ｃ 20～C3 ５〉Ｃ 35α4、05、０6、0三、C ５ 0 砼配合比计算1、 原材料：① 水泥:柳州鱼峰水泥厂 Ｐ 、Ｏ 5 ２、5 普通硅酸盐水泥。② 砂：贝江砂场河砂，细度模数 2、7 ２,表观相对密度２、６ 54g/cm ３。③ 碎石：神龙石场５~２ 0mm，表观相对密度 2、678g/c ｍ 3。采纳4、７ 5－9、５ mm 碎石与 9、5-1 ９ mm 碎石根据 30：70 得比例进行掺配。④ 钢纤维：河北衡水鑫归机械加工厂,根据设计图纸每方掺量为 6 ０K ｇ⑤ 水:饮用水⑥ 外加剂：郑州市邦基建材有限公司 BJ 聚羧酸高效减水剂，减水率为 2 ８％，掺量为 1、０%。⑦ 设计坍落度:13 ０～１ 70 ｍ m2、 试配强度： fcu， o＝fcu,ｋ+1、645 σ=5 ０+1、645×６=５ 9、9 Mpa3、 水泥强度:（富余系数取 1、0）fce=5 ２、 5M ｐ a４、确定水灰比:Ｗ/B=αafce/ (f，c ｕ,o，+Q、×Q b×fce） =0、 5 ３×52、 5/ （59、 9+0、 ５ 3×0、20×52、5）=０、 43根据施工经验选取水灰比 0、32，校核混凝土耐久性与长期性能及环境要求,该水灰比满足相关要求.5、确定用水量:查表得每立方米用水量 21 ４ Kg.采纳广西郑州市邦基建材有限公司Ｂ J 聚羧酸高效减水剂，减水率为 2 ８%,掺...
