COMPASS软件操作基础手册

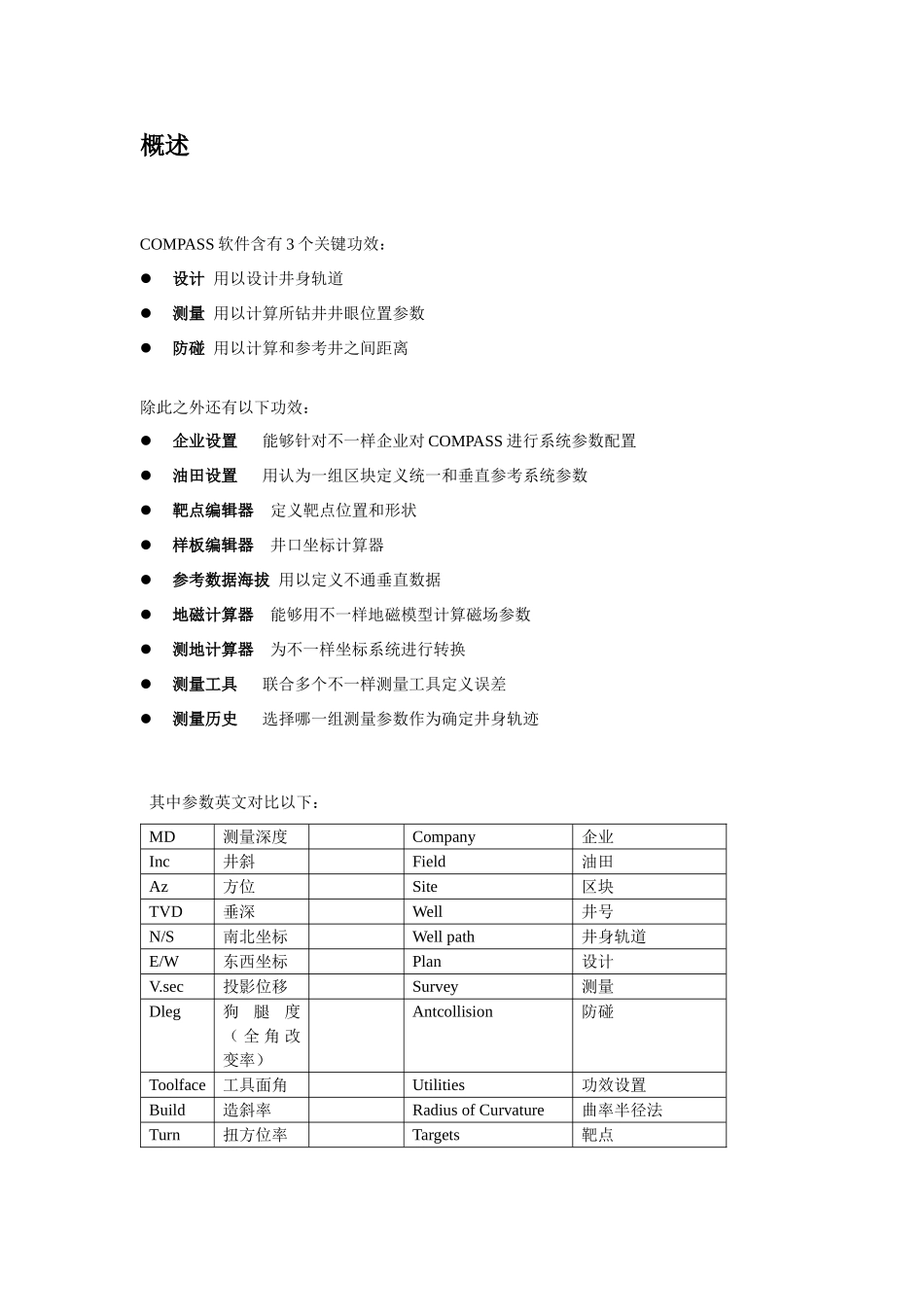

概述COMPASS 软件含有 3 个关键功效：设计 用以设计井身轨道测量 用以计算所钻井井眼位置参数防碰 用以计算和参考井之间距离除此之外还有以下功效：企业设置 能够针对不一样企业对 COMPASS 进行系统参数配置油田设置 用认为一组区块定义统一和垂直参考系统参数靶点编辑器 定义靶点位置和形状样板编辑器 井口坐标计算器参考数据海拔 用以定义不通垂直数据地磁计算器 能够用不一样地磁模型计算磁场参数测地计算器 为不一样坐标系统进行转换测量工具 联合多个不一样测量工具定义误差测量历史 选择哪一组测量参数作为确定井身轨迹其中参数英文对比以下：MD测量深度Company企业Inc井斜Field油田Az方位Site区块TVD垂深Well井号N/S南北坐标Well path井身轨道E/W 东西坐标Plan设计V.sec投影位移Survey测量Dleg狗腿度（ 全 角 改变率）Antcollision防碰Toolface工具面角Utilities功效设置Build造斜率Radius of Curvature曲率半径法Turn扭方位率Targets靶点使用步骤：1)安装，注意安装完成根据说明进行破解。而且不能安装在汉字目录名内，而且英文字符不能超出 8 位。2)安装完成运行首优异行单位设置，推举使用国际单位 SI 标准，方法是点击 Utilities 菜单，选择 units 再调入预设 SI 单位集合即可，注意此时狗腿度单位是 度/30m，能够依据个人习惯进行调整。3)第一次使用首先建立一个新企业（company）如二勘、六勘等等，注意在 company 对话框内一定要选择中国钻井行业要求标准－曲率半径法（Radius of Curvature），而且依据需要选择坐标原点（Co-ordinate）是区块(site)中心还是井口（slot）中心。假如不包含防碰，不需要比较两井相当位置时，提议选择井口中心作为原点。4)建立一个油田（field）如胜利、大庆、塔指等等。5)建立一个区块（site）如哈得、塔河等等。能够输入本区块中心坐标（假如同意）。6)建立一口井（well），名字用井号如：轮古 37 等等，并输入本井井口坐标。7)建一个轨道（wellpath），一口井能够建立数个轨道。并能够指定其中一个为确定（definitive）轨道。8)选择 EDIT(编辑)－Wellpath（轨道）－targets（靶点）菜单（或直接点工具栏按钮），进入靶点设计，输入靶点名字、垂深、坐标、形状，保留退出。9)选择 Planning－new plan 菜单，输入轨道设计名字和起始点，进行轨道设计。10) 选择 Survey－new survey 菜单，输入测量过程名字和起始点，进行实...
