DSP实验基本汇编程序设计

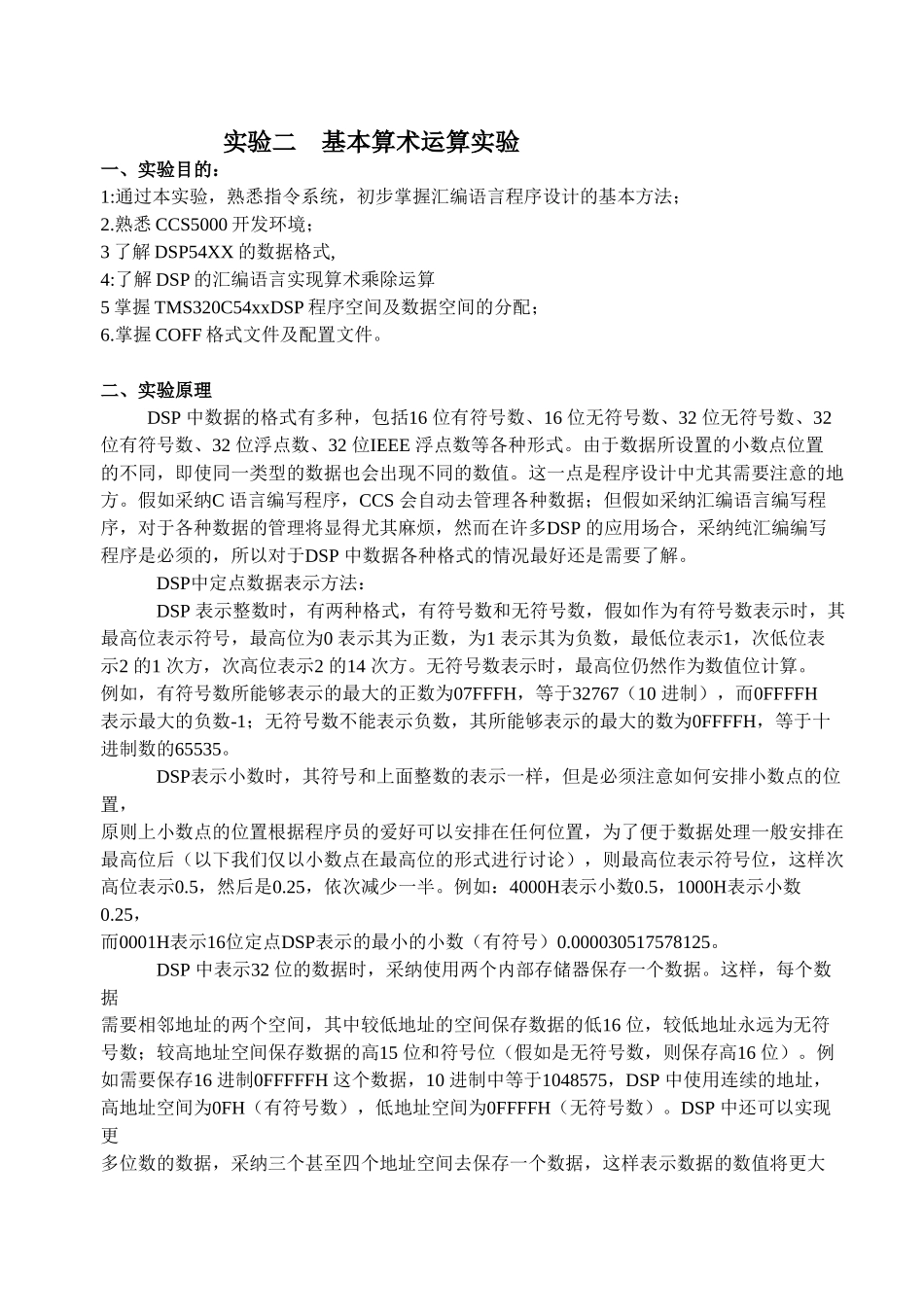

实验二 基本算术运算实验一、实验目的：1:通过本实验，熟悉指令系统，初步掌握汇编语言程序设计的基本方法；2.熟悉 CCS5000 开发环境；3 了解 DSP54XX 的数据格式,4:了解 DSP 的汇编语言实现算术乘除运算5 掌握 TMS320C54xxDSP 程序空间及数据空间的分配；6.掌握 COFF 格式文件及配置文件。二、实验原理DSP 中数据的格式有多种，包括16 位有符号数、16 位无符号数、32 位无符号数、32位有符号数、32 位浮点数、32 位IEEE 浮点数等各种形式。由于数据所设置的小数点位置的不同，即使同一类型的数据也会出现不同的数值。这一点是程序设计中尤其需要注意的地方。假如采纳C 语言编写程序，CCS 会自动去管理各种数据；但假如采纳汇编语言编写程序，对于各种数据的管理将显得尤其麻烦，然而在许多DSP 的应用场合，采纳纯汇编编写程序是必须的，所以对于DSP 中数据各种格式的情况最好还是需要了解。DSP中定点数据表示方法：DSP 表示整数时，有两种格式，有符号数和无符号数，假如作为有符号数表示时，其最高位表示符号，最高位为0 表示其为正数，为1 表示其为负数，最低位表示1，次低位表示2 的1 次方，次高位表示2 的14 次方。无符号数表示时，最高位仍然作为数值位计算。例如，有符号数所能够表示的最大的正数为07FFFH，等于32767（10 进制），而0FFFFH表示最大的负数-1；无符号数不能表示负数，其所能够表示的最大的数为0FFFFH，等于十进制数的65535。DSP表示小数时，其符号和上面整数的表示一样，但是必须注意如何安排小数点的位置，原则上小数点的位置根据程序员的爱好可以安排在任何位置，为了便于数据处理一般安排在最高位后（以下我们仅以小数点在最高位的形式进行讨论），则最高位表示符号位，这样次高位表示0.5，然后是0.25，依次减少一半。例如：4000H表示小数0.5，1000H表示小数0.25，而0001H表示16位定点DSP表示的最小的小数（有符号）0.000030517578125。DSP 中表示32 位的数据时，采纳使用两个内部存储器保存一个数据。这样，每个数据需要相邻地址的两个空间，其中较低地址的空间保存数据的低16 位，较低地址永远为无符号数；较高地址空间保存数据的高15 位和符号位（假如是无符号数，则保存高16 位）。例如需要保存16 进制0FFFFFH 这个数据，10 进制中等于1048575，DSP 中使用连续的地址，高地址空间为0FH（有符号数），低地址空间为0FFFFH（无符号数）。DSP 中还可以实现更多位数的数据，采纳...
