jlq-剪力墙计算机辅助设计讲义

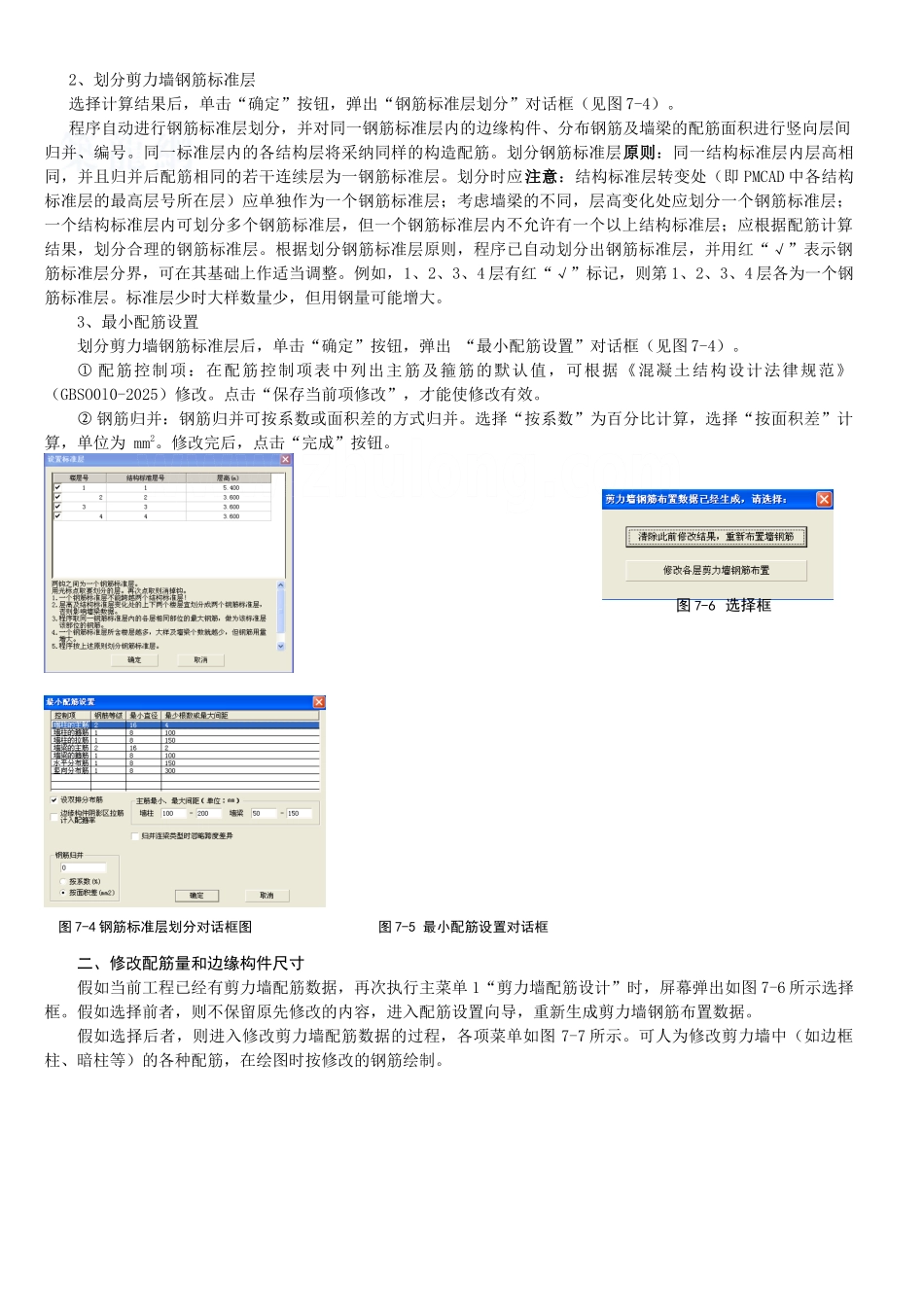

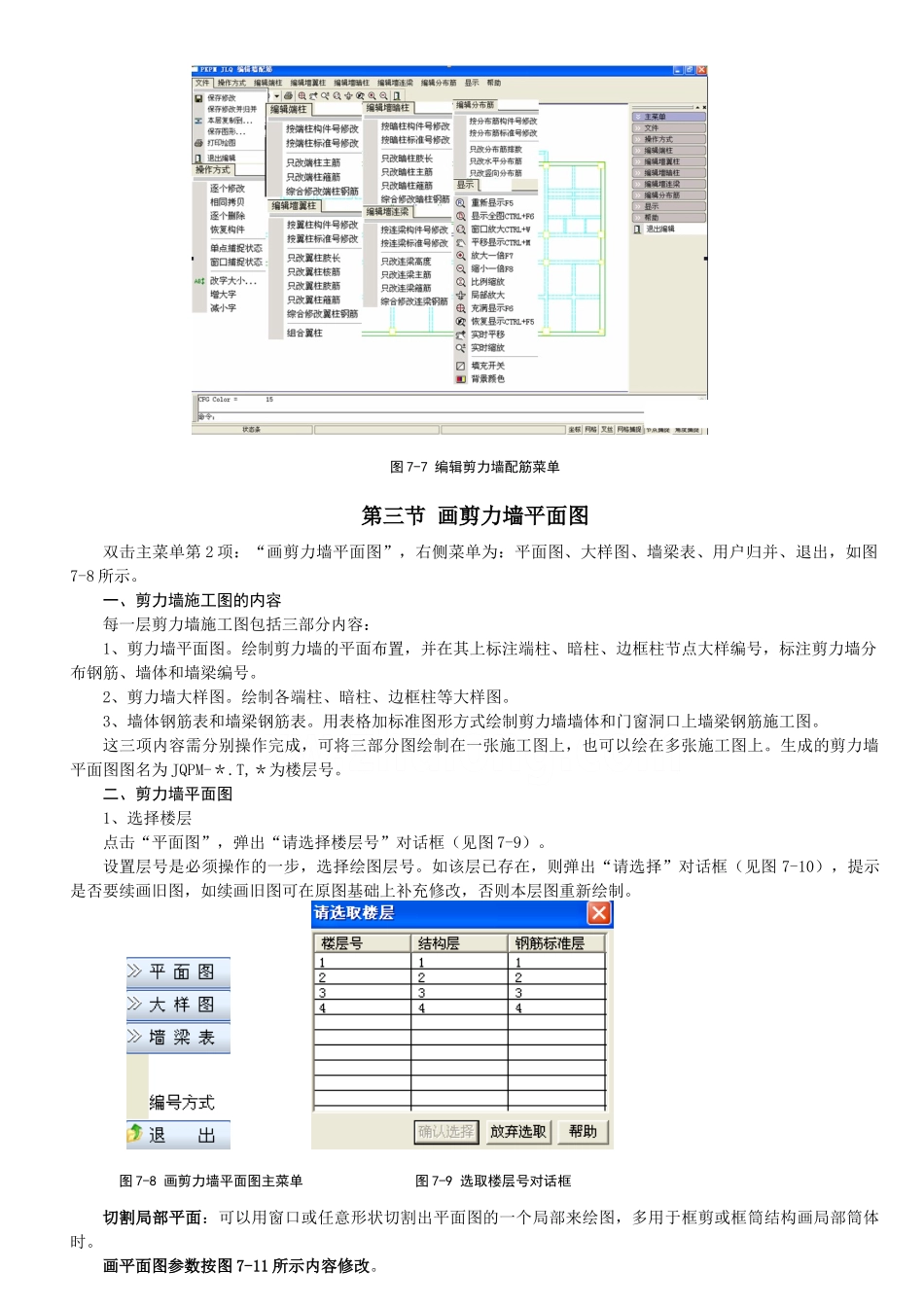

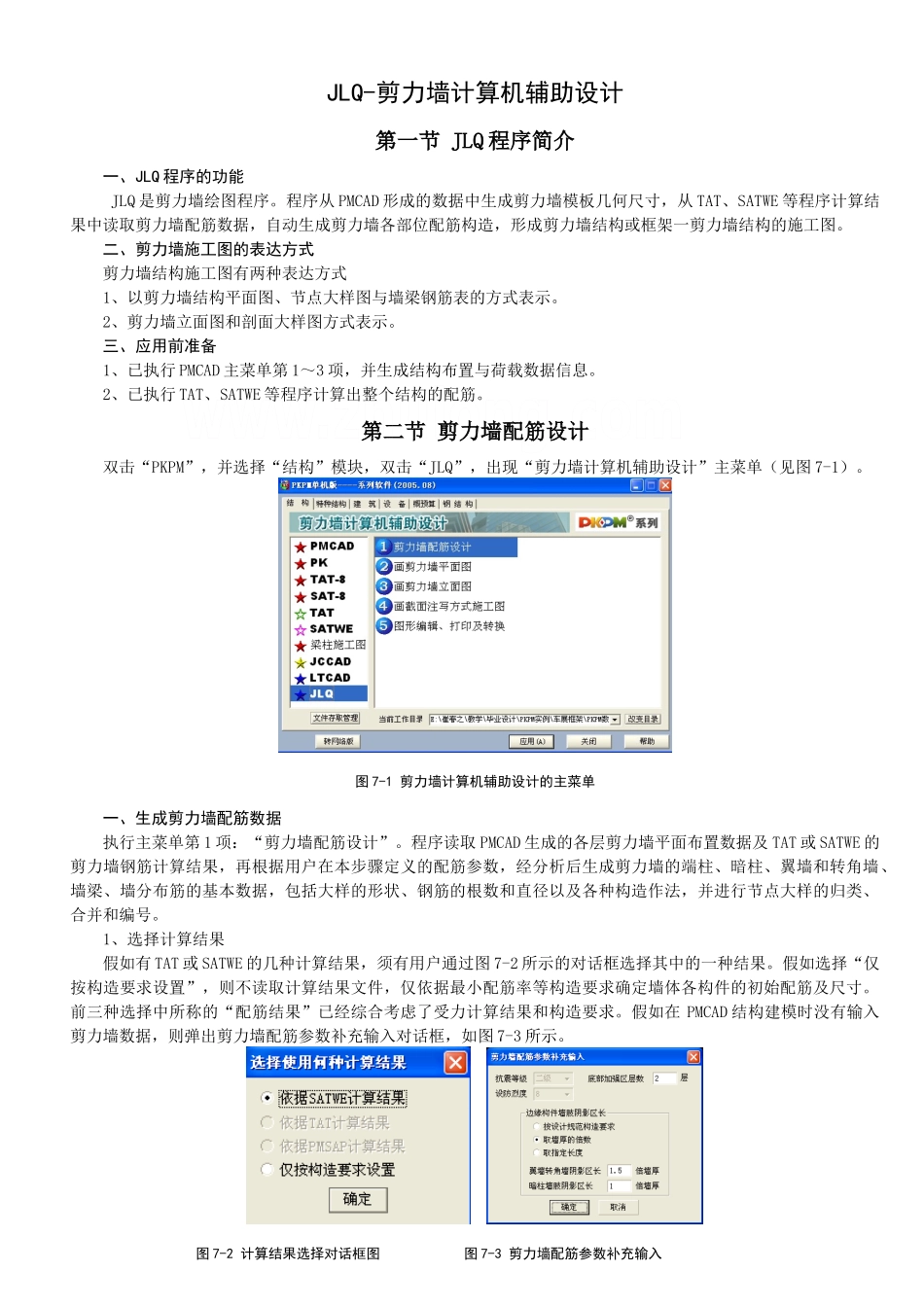

JLQ-剪力墙计算机辅助设计第一节 JLQ 程序简介一、JLQ 程序的功能 JLQ 是剪力墙绘图程序。程序从 PMCAD 形成的数据中生成剪力墙模板几何尺寸，从 TAT、SATWE 等程序计算结果中读取剪力墙配筋数据，自动生成剪力墙各部位配筋构造，形成剪力墙结构或框架一剪力墙结构的施工图。二、剪力墙施工图的表达方式剪力墙结构施工图有两种表达方式1、以剪力墙结构平面图、节点大样图与墙梁钢筋表的方式表示。2、剪力墙立面图和剖面大样图方式表示。三、应用前准备1、已执行 PMCAD 主菜单第 1～3 项，并生成结构布置与荷载数据信息。2、已执行 TAT、SATWE 等程序计算出整个结构的配筋。第二节 剪力墙配筋设计双击“PKPM”，并选择“结构”模块，双击“JLQ”，出现“剪力墙计算机辅助设计”主菜单（见图 7-1）。图 7-1 剪力墙计算机辅助设计的主菜单一、生成剪力墙配筋数据执行主菜单第 1 项：“剪力墙配筋设计”。程序读取 PMCAD 生成的各层剪力墙平面布置数据及 TAT 或 SATWE 的剪力墙钢筋计算结果，再根据用户在本步骤定义的配筋参数，经分析后生成剪力墙的端柱、暗柱、翼墙和转角墙、墙梁、墙分布筋的基本数据，包括大样的形状、钢筋的根数和直径以及各种构造作法，并进行节点大样的归类、合并和编号。1、选择计算结果假如有 TAT 或 SATWE 的几种计算结果，须有用户通过图 7-2 所示的对话框选择其中的一种结果。假如选择“仅按构造要求设置”，则不读取计算结果文件，仅依据最小配筋率等构造要求确定墙体各构件的初始配筋及尺寸。前三种选择中所称的“配筋结果”已经综合考虑了受力计算结果和构造要求。假如在 PMCAD 结构建模时没有输入剪力墙数据，则弹出剪力墙配筋参数补充输入对话框，如图 7-3 所示。 图 7-2 计算结果选择对话框图 图 7-3 剪力墙配筋参数补充输入图 7-6 选择框2、划分剪力墙钢筋标准层选择计算结果后，单击“确定”按钮，弹出“钢筋标准层划分”对话框（见图 7-4）。程序自动进行钢筋标准层划分，并对同一钢筋标准层内的边缘构件、分布钢筋及墙梁的配筋面积进行竖向层间归并、编号。同一标准层内的各结构层将采纳同样的构造配筋。划分钢筋标准层原则：同一结构标准层内层高相同，并且归并后配筋相同的若干连续层为一钢筋标准层。划分时应注意：结构标准层转变处（即 PMCAD 中各结构标准层的最高层号所在层）应单独作为一个钢筋标准层；考虑墙梁的不同，层高变化处应划分一个钢筋标准层...
