matlab三机九节点电力系统仿真

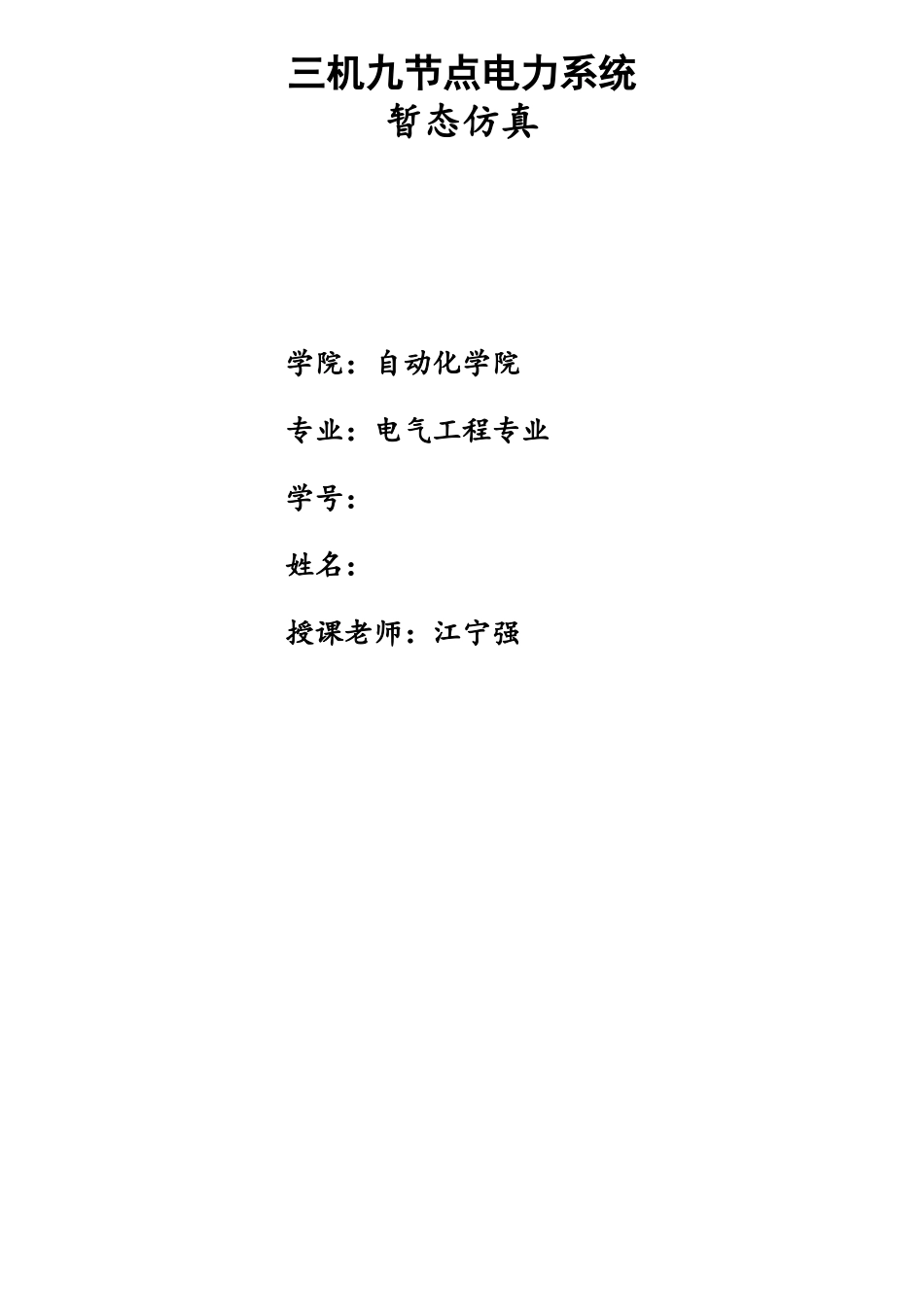

三机九节点电力系统暂态仿真学院：自动化学院专业：电气工程专业学号：姓名：授课老师：江宁强一、摘要 电力系统仿真计算己经成为电力系统设计、运行与控制中不可缺少的手段。通过设置不同故障类型、不同故障地点运用仿真技术可以对电力系统的暂态稳定进行分析。本文采纳 IEEE 3 机 9 节点的经典多机模型，基于隐式梯形积分法对系统发生三相金属性短路故障进行仿真，分析系统在这种情况下的暂态稳定。发电机模型采纳经典的二阶模型;负荷采纳恒定阻抗负荷。在 Matlab2025 上编写程序进行调试和运行。电力系统是由不同类型的发电机组、多种电力负荷、不同电压等级的电力网络等组成的十分庞大复杂的动力学系统.其暂态过渡过程不仅包括电磁方面的过渡过程，而且还有机电方面的过渡过程。由此可见，电力系统的数学模型是一个强非线性的高维状态方程组.在动态稳定仿真中使用简单的电力系统模型,通过仿真计算分析说明，此仿真方法可以进行简单的电力系统暂态分析，对提高电力系统暂态稳定具有重要意义。二、案例本次课程主要应用 P. M。 Anderson and A. A。 Fouad 编写的《Power System Control and Stability》一书中所引用的 Western System Coordinated Council （WSCC）三机九节点系统模型。系统电路结构拓扑图如下：图 2-1 3 机 9 节点系统系统数据其中，节点数据如下：节点号 有无负载 类型 电压 相角 有功负荷 无功负荷 有功出力 无功出力 电压基准 期望电压 N=[1 0 3 1.0400 0。00 0。00 0。00 71.60 27.00 16。50 1。040 2 0 2 1。0250 0.00 0。00 0。00 163.00 6。70 18.00 1.025 3 0 2 1。0250 0.00 0。00 0。00 85.00 -10.90 13.80 1.025 4 0 0 1。0000 0.00 0.00 0。00 0。00 0。00 230。00 1.026 5 1 0 1。0000 0。00 125。00 50。00 0.00 0.00 0.00 0.996 6 1 0 1.0000 0.00 90.00 30。00 0.00 0.00 0。00 1。013 7 0 0 1。0000 0.00 0.00 0.00 0。00 0。00 230。00 1。026 8 1 0 1.0000 0.00 100。00 35。00 0.00 0。00 0.00 1.016 9 0 0 1。0000 0.00 0。00 0.00 0。00 0.00 230.00 1。032]；％支路数据% 从 到 电阻 电抗 容纳 类型 变比B=［1 4 0。0 0。0576 0。0 1 1 2 7 0。0 0。0625 0。0 1 1 3 9 0.0 0。0586 0.0 1 1 4 5 0。010 0.085 0。176 0...
