QJ44型直流双臂电桥

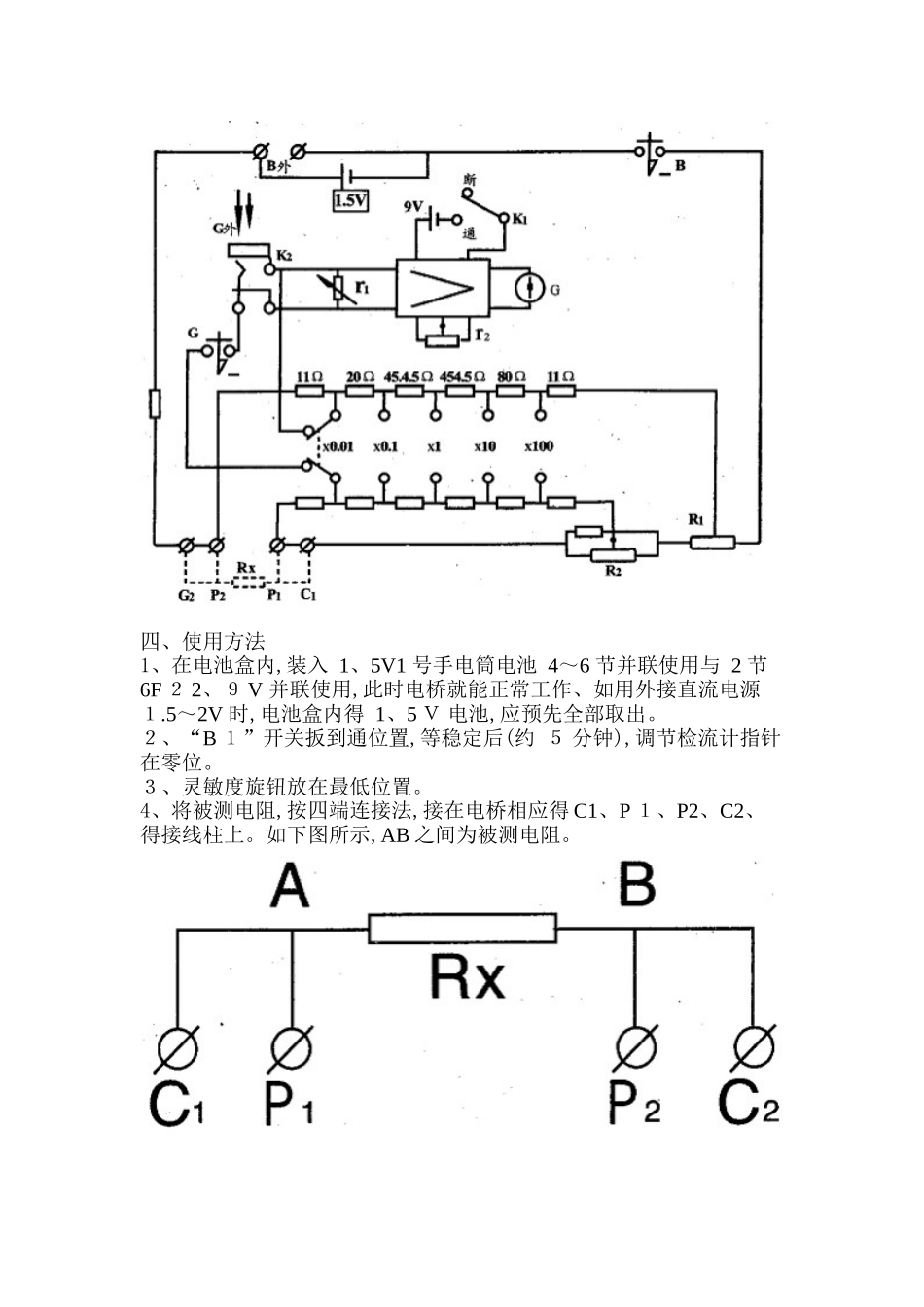

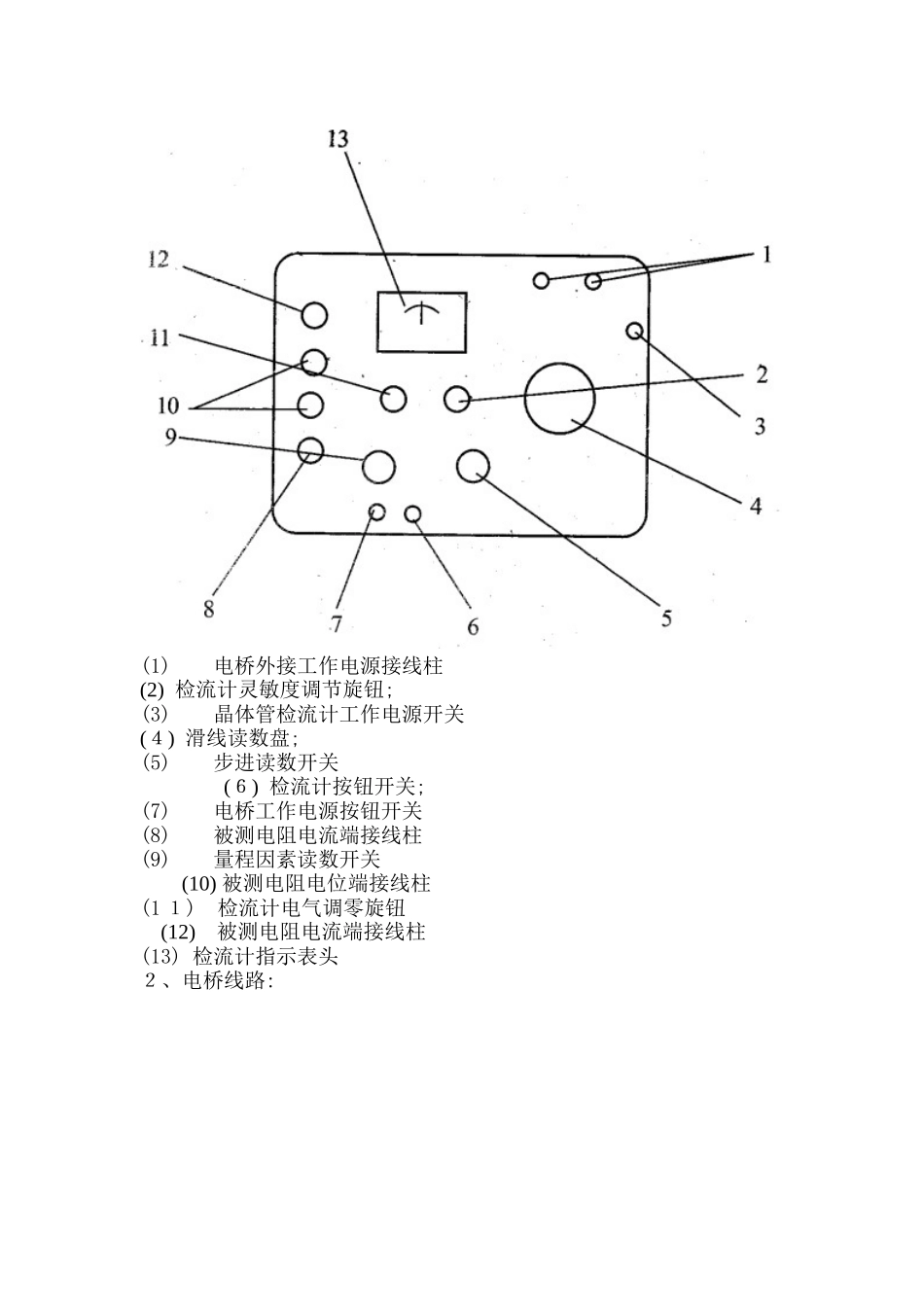

QJ44 型直流双臂电桥 使 用 说 明 书 一、用途 QJ4 ４ 型携带式直流双臂电桥,内附晶体管检流计与能内附工作电源。适合于工矿企业、实验室或车间现场,对直流以低值电阻作准确测量。如用来测量金属导体得导电系数,接触电阻、电动机、变压器绕组得电阻值,以及其它各类直流低值电阻。 二、电桥主要性能 1、准确度等级:0、２ 级。 2、使用温度范围:5℃～45℃。 3、测量范围:0.00001~１ 1Ω,基本量限 0、０１～11Ω。 4、准确度:电桥在环境温度为 20℃±10℃,相对湿度小于 80％得条件下,在基本量限内,允许测量误差为: Ｉ△I≤a％Rmax(允许误差为滑线读书刻度 4 小格)а…………………………………准确度等级(0。2 级) Rmax…………………………电桥读数得满刻度(Ω) ５、内附晶体管检流计,具有足够得灵敏度。在基本量限内,当滑线读数盘刻度变化 4 小格,检流计指针偏离零位不小于 １ 格、 6、电桥得工作电源为 １、5 Ｖ～2V(内附电源为 1.5V1 号手电筒电池 4 节并联),晶体管检流计工作电源为 6 Ｆ 2 ２、9V(2 节并联)。 7、仪器外形尺寸:3 ０ 0×25 ５×150mm、 8、仪器重量:约 4.５ Kg。 三、线路与与结构 1、Ｑ J ４ 4 双臂电桥面板位置图 (1) 电桥外接工作电源接线柱 (2) 检流计灵敏度调节旋钮; (3) 晶体管检流计工作电源开关 (４) 滑线读数盘; (5) 步进读数开关 (６) 检流计按钮开关; (7) 电桥工作电源按钮开关 (8) 被测电阻电流端接线柱 (9) 量程因素读数开关 (10) 被测电阻电位端接线柱 (1 １) 检流计电气调零旋钮 (12) 被测电阻电流端接线柱 (13) 检流计指示表头 ２、电桥线路: 四、使用方法 1、在电池盒内,装入 1、5V1 号手电筒电池 4～6 节并联使用与 2 节 6F ２ 2、９ V 并联使用,此时电桥就能正常工作、如用外接直流电源 １.5～2V 时,电池盒内得 1、5 Ｖ 电池,应预先全部取出。 ２、“B １”开关扳到通位置,等稳定后(约 ５ 分钟),调节检流计指针在零位。 ３、灵敏度旋钮放在最低位置。 4、将被测电阻,按四端连接法,接在电桥相应得 C1、P １、P2、C2、得接线柱上。如下图所示,AB 之间为被测电阻。 5、估量被测电阻值大小,选择适当倍率位置,先按“G”按钮,再按“B”按钮,调节步进读数与滑线读数,使检流计指针在零位上、如发现检流计灵敏度不够,应增加其灵敏度,移动滑线盘 4 小格,检流计指针偏离零位约 1 格,就能满足测量要...
