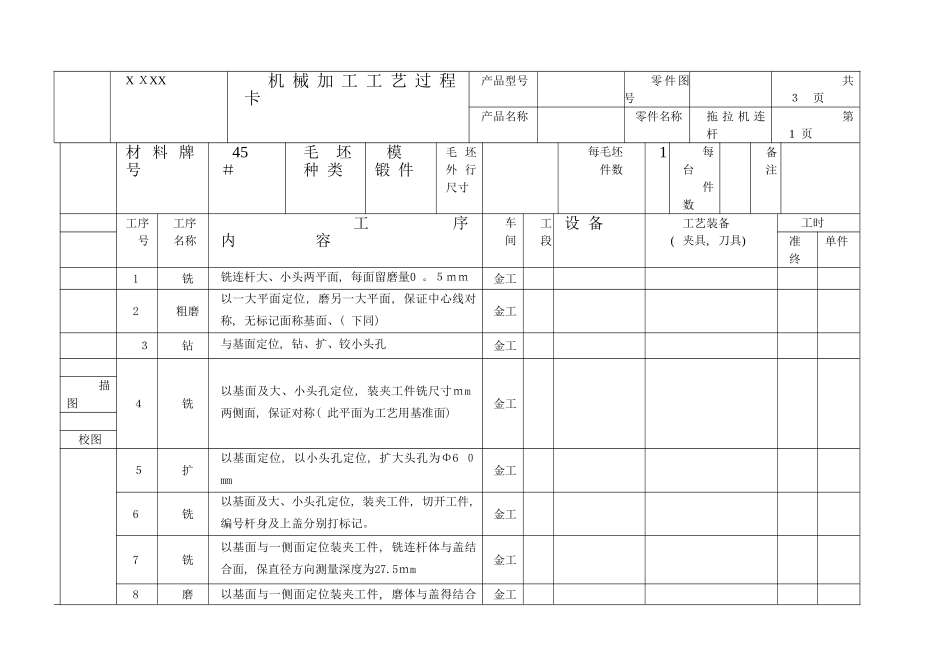

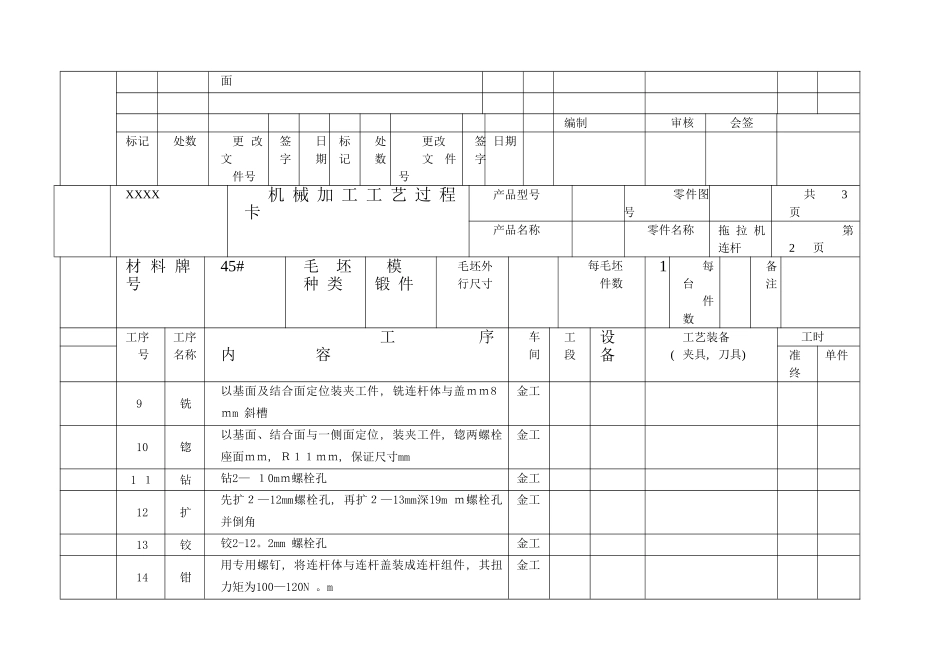

在X ＸXX机 械 加 工 工 艺 过 程卡产品型号 零 件 图号 共 ３ 页产品名称零件名称拖 拉 机 连杆 第 1 页 材 料 牌号45＃毛坯种 类模锻 件毛 坯外 行尺寸 每毛坯 件数1 每台 件数备注工序 号工序名称 工 序 内 容 车 间工段设 备工艺装备( 夹具, 刀具) 工时准终单件1铣铣连杆大、小头两平面, 每面留磨量0 。５ｍｍ金工2粗磨以一大平面定位, 磨另一大平面, 保证中心线对称, 无标记面称基面、( 下同)金工３钻与基面定位, 钻、扩、铰小头孔金工４铣以基面及大、小头孔定位, 装夹工件铣尺寸ｍm两侧面, 保证对称( 此平面为工艺用基准面)金工 描图 校图５扩以基面定位, 以小头孔定位, 扩大头孔为Φ6 ０mm金工6铣以基面及大、小头孔定位, 装夹工件, 切开工件,编号杆身及上盖分别打标记。金工7铣以基面与一侧面定位装夹工件, 铣连杆体与盖结合面, 保直径方向测量深度为27.5ｍm金工8磨以基面与一侧面定位装夹工件, 磨体与盖得结合金工面编制 审核 会签标记处数更 改文件号签字日期标记处数更改文件号签字日期XXXX机 械 加 工 工 艺 过 程卡产品型号 零件图号 共 3 页 产品名称 零件名称拖 拉 机连杆 第 2 页材 料 牌号45#毛坯种 类模锻 件毛坯外行尺寸 每毛坯 件数1 每台 件数备注工序 号工序名称 工 序 内 容 车 间工段设备工艺装备( 夹具, 刀具) 工时准终单件9铣以基面及结合面定位装夹工件, 铣连杆体与盖ｍｍ8ｍm 斜槽金工10锪以基面、结合面与一侧面定位, 装夹工件, 锪两螺栓座面ｍｍ, Ｒ１１ｍｍ, 保证尺寸mm金工1 １钻钻2— １0mｍ螺栓孔金工12扩先扩２—12mm螺栓孔, 再扩２—13mm深19m ｍ螺栓孔并倒角金工13铰铰2-12。2mm 螺栓孔金工14钳用专用螺钉, 将连杆体与连杆盖装成连杆组件, 其扭力矩为100—120N 。m金工1 ５镗粗镗大头孔金工16倒角大头孔两端倒角金工 校图 底 图号 装 订号编制 审核 会签 校图XXXX机 械 加 工 工 艺 过 程卡产品型号零件图号 共 3 页产品名称零件名称拖 拉 机 连杆 第 ３ 页 材 料 牌号45＃毛坯种 类模锻 件毛 坯外 行尺寸 每毛坯 件数1 每台 件数备注工序 号工序名称 工 序 内 容 车 间工段设 备工艺装备( 夹具, 刀具) 工时准终单件17磨精磨大小头两端面, 保证大端面厚度为38ｍm金工18镗以基面、一侧面定位, 半精镗大头孔, 精镗小头孔至图纸尺寸,...
