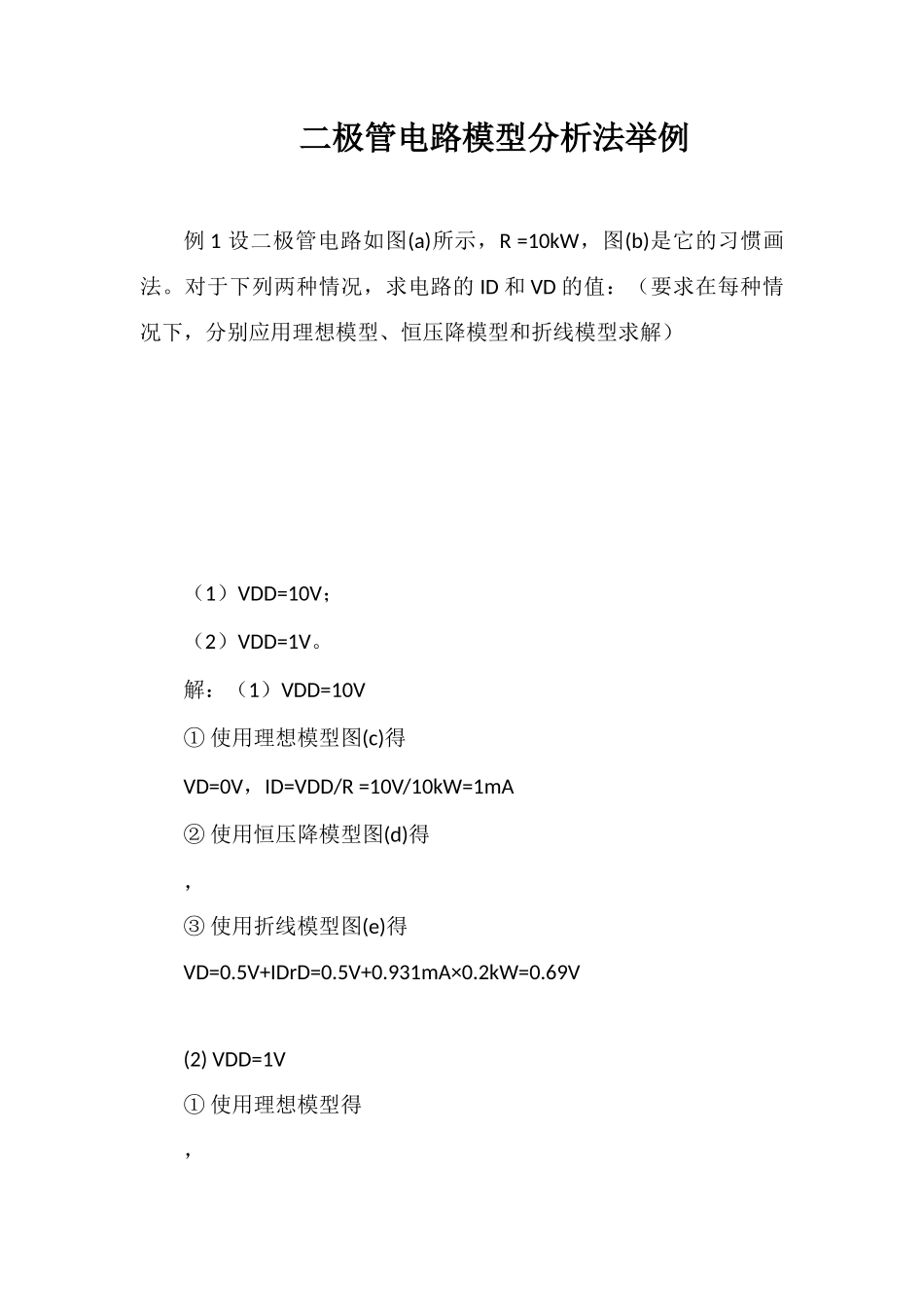

二极管电路模型分析法举例

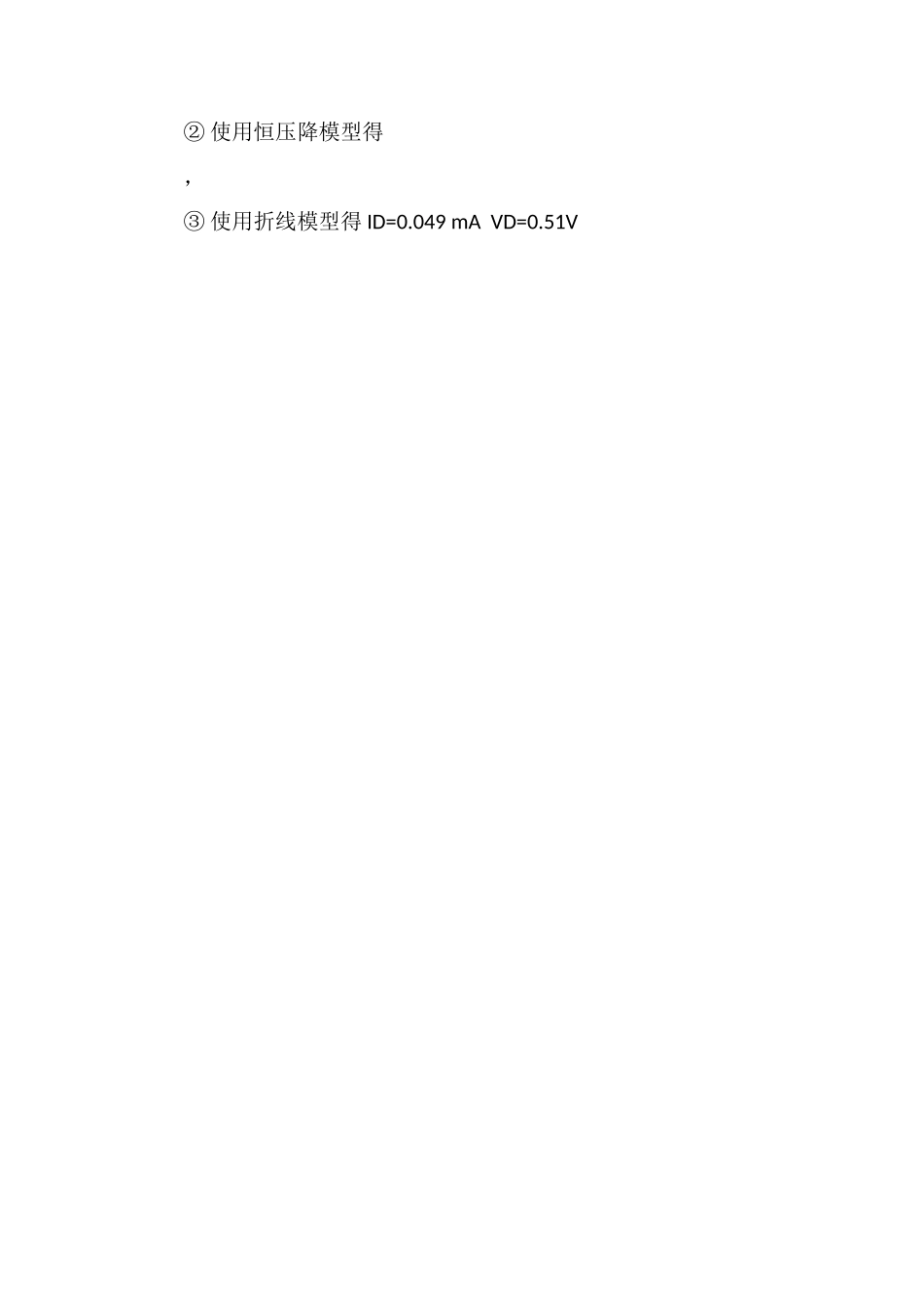

二极管电路模型分析法举例例 1 设二极管电路如图(a)所示，R =10kW，图(b)是它的习惯画法。对于下列两种情况，求电路的 ID 和 VD 的值：（要求在每种情况下，分别应用理想模型、恒压降模型和折线模型求解）（1）VDD=10V；（2）VDD=1V。解：（1）VDD=10V① 使用理想模型图(c)得VD=0V，ID=VDD/R =10V/10kW=1mA② 使用恒压降模型图(d)得，③ 使用折线模型图(e)得VD=0.5V+IDrD=0.5V+0.931mA×0.2kW=0.69V (2) VDD=1V① 使用理想模型得，② 使用恒压降模型得，③ 使用折线模型得 ID=0.049 mA VD=0.51V
