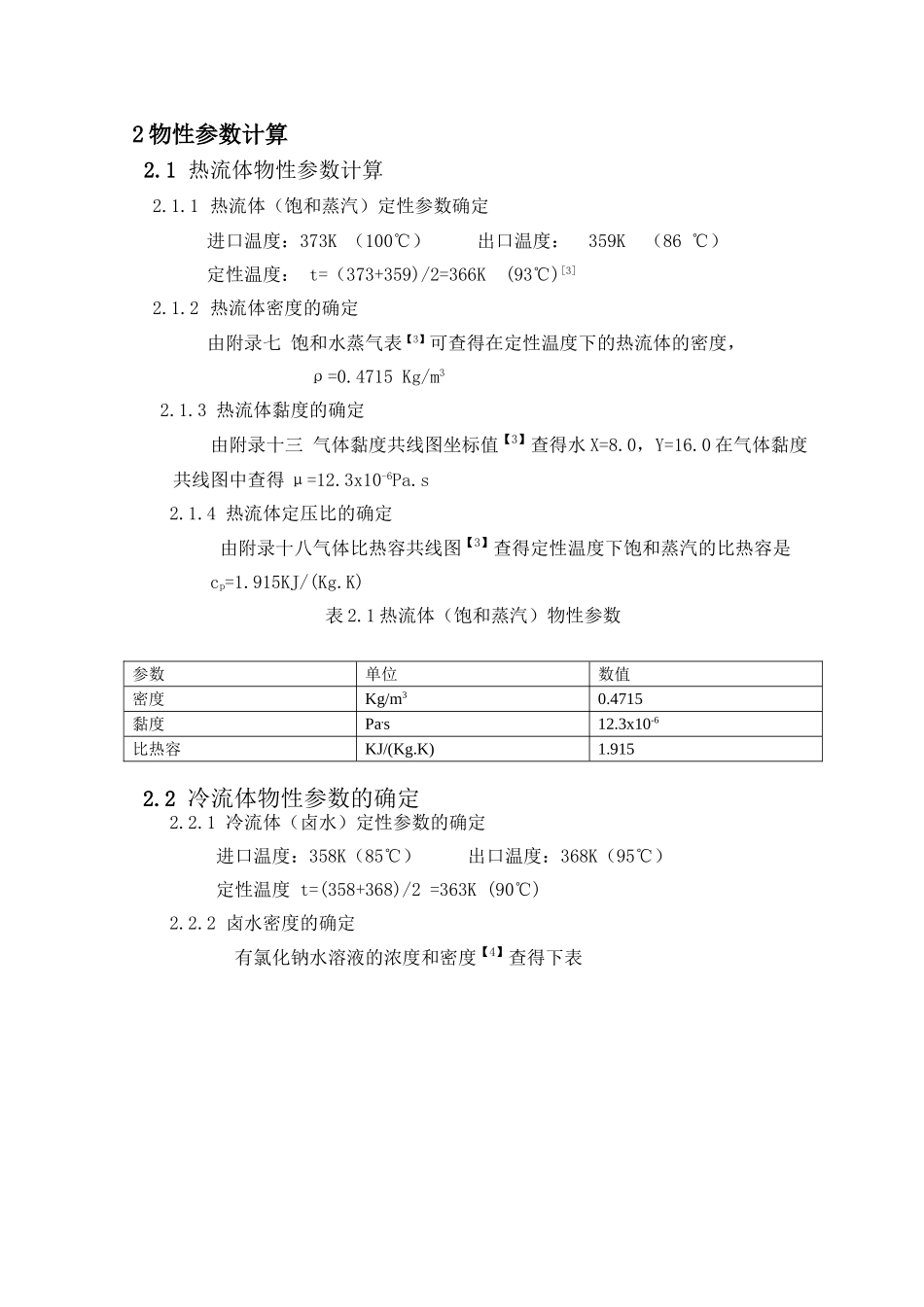

2 物性参数计算 2.1 热流体物性参数计算 2.1.1 热流体（饱和蒸汽）定性参数确定 进口温度：373K （100℃） 出口温度： 359K （86 ℃） 定性温度： t=（373+359)/2=366K (93℃)[3] 2.1.2 热流体密度的确定 由附录七 饱和水蒸气表【3】可查得在定性温度下的热流体的密度， ρ=0.4715 Kg/m3 2.1.3 热流体黏度的确定由附录十三 气体黏度共线图坐标值【3】查得水 X=8.0，Y=16.0 在气体黏度共线图中查得 μ=12.3x10-6Pa.s2.1.4 热流体定压比的确定 由附录十八气体比热容共线图【3】查得定性温度下饱和蒸汽的比热容是cp=1.915KJ/(Kg.K)表 2.1 热流体（饱和蒸汽）物性参数参数单位数值密度Kg/m30.4715黏度Pa.s12.3x10-6比热容KJ/(Kg.K)1.915 2.2 冷流体物性参数的确定2.2.1 冷流体（卤水）定性参数的确定 进口温度：358K（85℃） 出口温度：368K（95℃） 定性温度 t=(358+368)/2 =363K (90℃)2.2.2 卤水密度的确定 有氯化钠水溶液的浓度和密度【4】查得下表 由该数据表可近似计算出浓度为 23.18%的氯化钠溶液在 90℃下的密度ρ=1133.14Kg/m3,卤水中含有 1.87%的硫酸钠可不计所以可近似认为卤水的密度与 23.18%的氯化钠的密度相等。2.2.3 卤水黏度的确定由附录十二 液体黏度共线图【3】可查得 25%的氯化钠溶液在 90℃下的黏度μ=6.9x10-4Pa.s,可近似认为卤水在该温度下的密度即为此值。2.2.4 卤水比热容的确定有氯化钠水溶液的浓度和比热容【4】查得下表由该数据表可近似计算出含 23.18%的氯化钠的卤水的比热容为 cp=3.234KJ/(Kg.K)2.2.5 卤水导热系数的确定 由附录四 某些液体的物理性质【3】查得 23.18%的卤水近似导热系数λ=0.57w/(m.k)表 2.2 冷流体（卤水）的物性参数3 传热计算 3.1 传热量计算 卤水的 qv=132m3/h,密度 ρ=1133.14Kg/m3,由 qm=ρ·qv=1133.14x132= 149608.8Kg/h=41.558Kg/s。 卤水吸收到热量 Q=qm.cp.(t1-t2)=41.558x3.234x103x(368-358)=1.344x106W 因为饱和蒸汽的所放出的热量不可能完全被卤水所吸收，故取 5%的热量裕量则热流体所放出的热量 Q 放=（1+5%）.Q=1.411x106W 热流体进入的是 373K 的饱和蒸汽，流出的是 359K 的冷凝水查附录六 饱和水蒸气表【3】373K 下蒸汽的比汽化焓 r=2258KJ/Kg，由公式Q 放=qm1.(r+cp(t1-t2))[3]得饱和蒸汽的质量流量 qm=2223.2Kg/h=0.609Kg/s。3.2 流程选择根据间壁两侧的流体温度沿传热面是否有变化，即是否...
