光进铜退项目设计说明模板

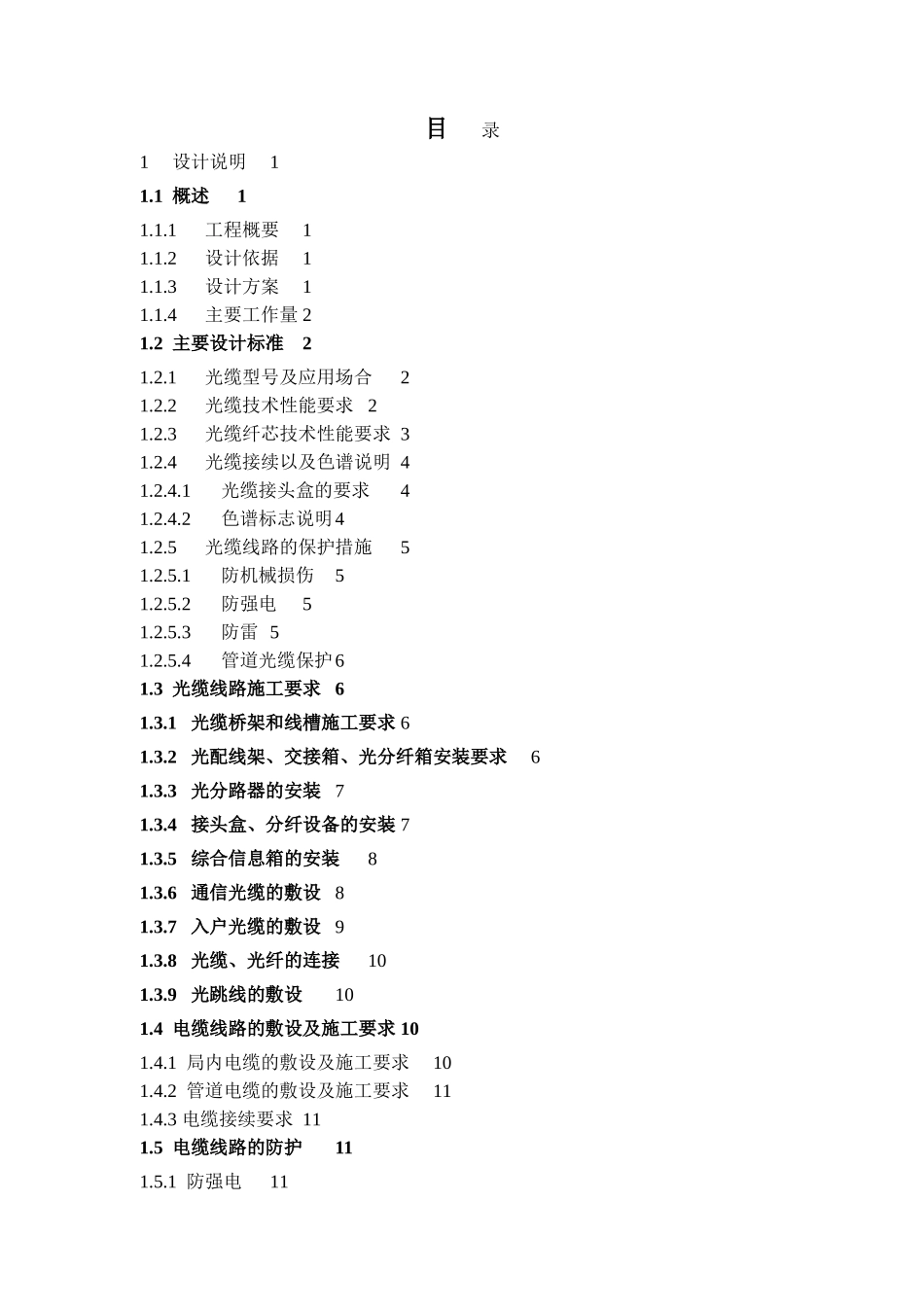

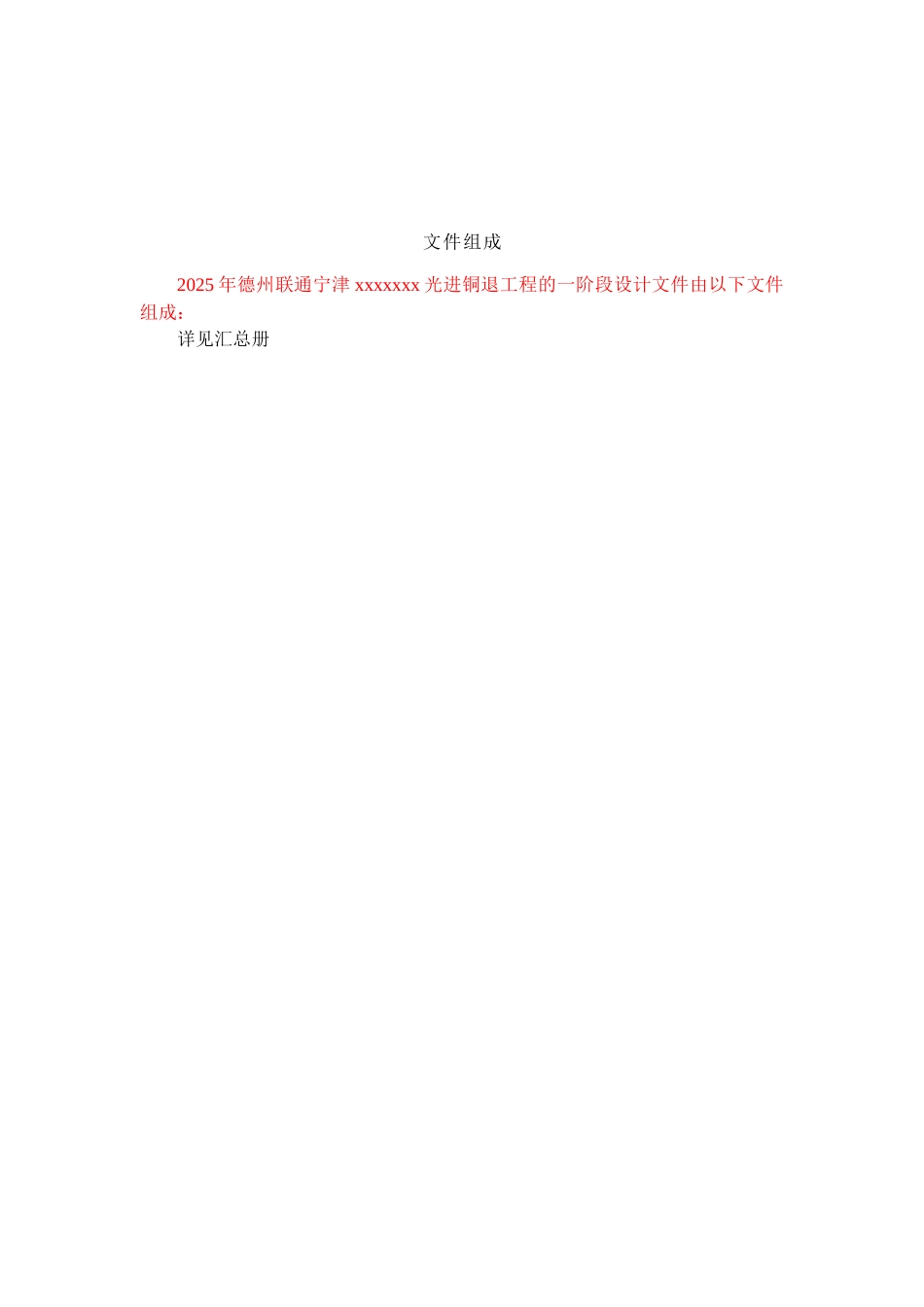

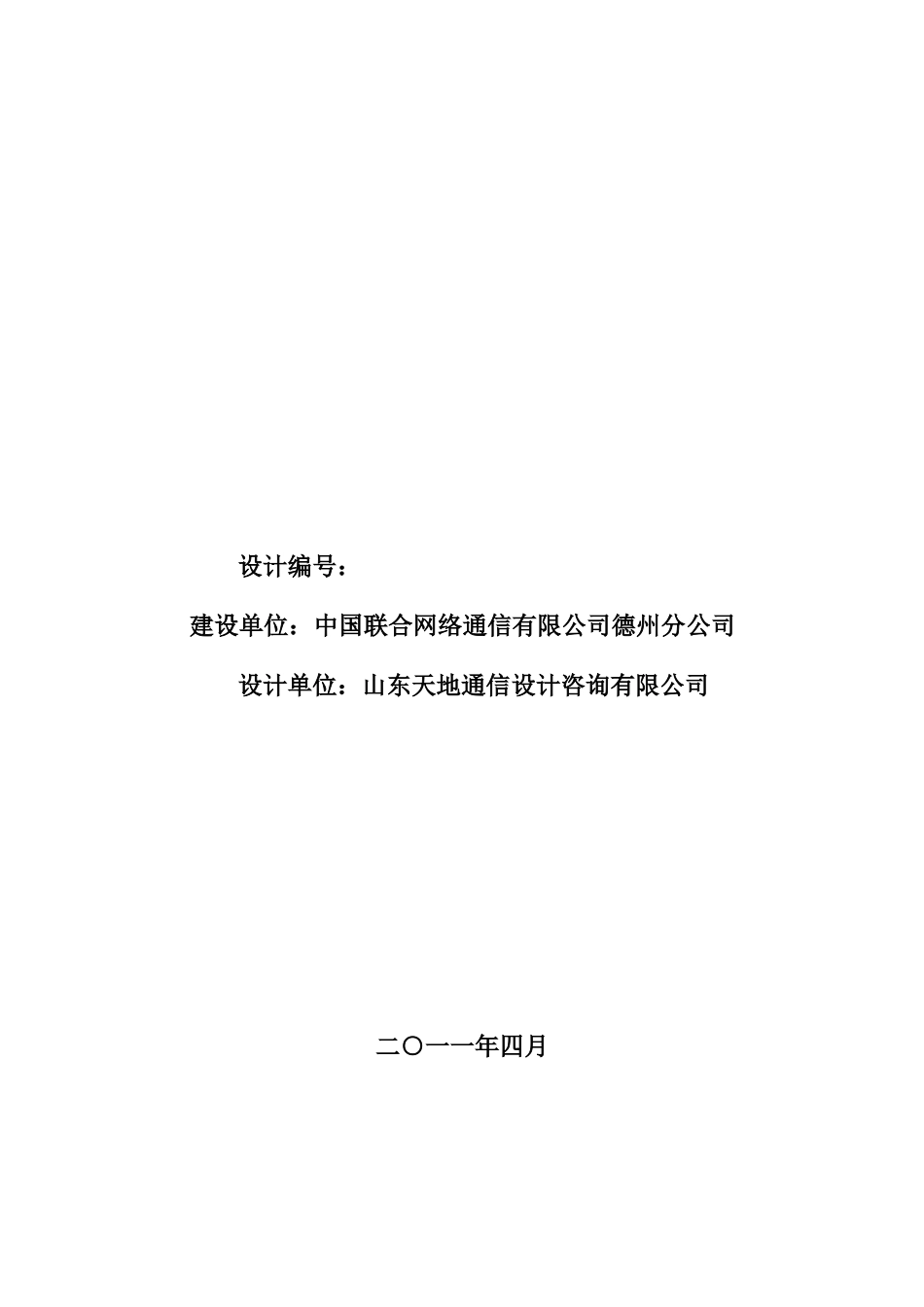

设计编号： 建设单位：中国联合网络通信有限公司德州分公司设计单位：山东天地通信设计咨询有限公司 二○一一年四月文件组成2025 年德州联通宁津 xxxxxxx 光进铜退工程的一阶段设计文件由以下文件组成：详见汇总册目 录1设计说明11.1 概述11.1.1工程概要11.1.2设计依据11.1.3设计方案11.1.4主要工作量 21.2 主要设计标准21.2.1光缆型号及应用场合21.2.2光缆技术性能要求 21.2.3光缆纤芯技术性能要求 31.2.4光缆接续以及色谱说明 41.2.4.1光缆接头盒的要求41.2.4.2色谱标志说明41.2.5光缆线路的保护措施51.2.5.1防机械损伤51.2.5.2防强电51.2.5.3防雷 51.2.5.4管道光缆保护61.3 光缆线路施工要求 61.3.1 光缆桥架和线槽施工要求 61.3.2 光配线架、交接箱、光分纤箱安装要求61.3.3 光分路器的安装 71.3.4 接头盒、分纤设备的安装 71.3.5 综合信息箱的安装81.3.6 通信光缆的敷设 81.3.7 入户光缆的敷设 91.3.8 光缆、光纤的连接101.3.9 光跳线的敷设101.4 电缆线路的敷设及施工要求 101.4.1 局内电缆的敷设及施工要求101.4.2 管道电缆的敷设及施工要求111.4.3 电缆接续要求 111.5 电缆线路的防护111.5.1 防强电111.6 施工安全注意事项 121.7 工程有关问题的说明122.1 预算编制说明132.1.1工程概况132.1.2投资分析132.1.3编制依据132.2 预算表 143 图纸(1) XXXXXXXX 施工图090600321Y-YX-01(2) XXXXXXXX 光缆系统图090600321Y-YX-021设计说明1.1概述本设计为 2025 年德州联通宁津 xxxxxxx 光进铜退工程设计，按一阶段设计进行。本册反映了联通宁津 xxxxxxx 光进铜退工程的设计内容。1.1.1工程概要蔷薇一二五村二期小区位于上海市闵行区老沪闵路 1351 弄，小区规模 9万平方米，11 幢楼宇，41 个单元，楼宇层高为 6 层，共有 700 户。本工程为蔷薇一二五村二期小区内部光缆工程，小区内需敷设小区综合机房至小区楼宇 24 芯配线光缆 0.725km，6 芯配线光缆 1.535km。本工程需在小区单元弱电井内安装综合信息箱 15 个。1.1.2设计依据（1） 宁津县联通公司 2025 年 10 月设计委托，委托内容：2025 年德州市宁津县蒙洼等七处 EPON 点接入工程。（2）《通信管道与通道工程设计法律规范》 YD 5007-2025。（3）《通信管道工程施工及验收技术法律规范》 YD 5103-2025。（4）《通信管道人孔和管块组群图集》 YDJ-101。（5）《本地通信线路工程设计法律规范》 YD/T 5137-202...
