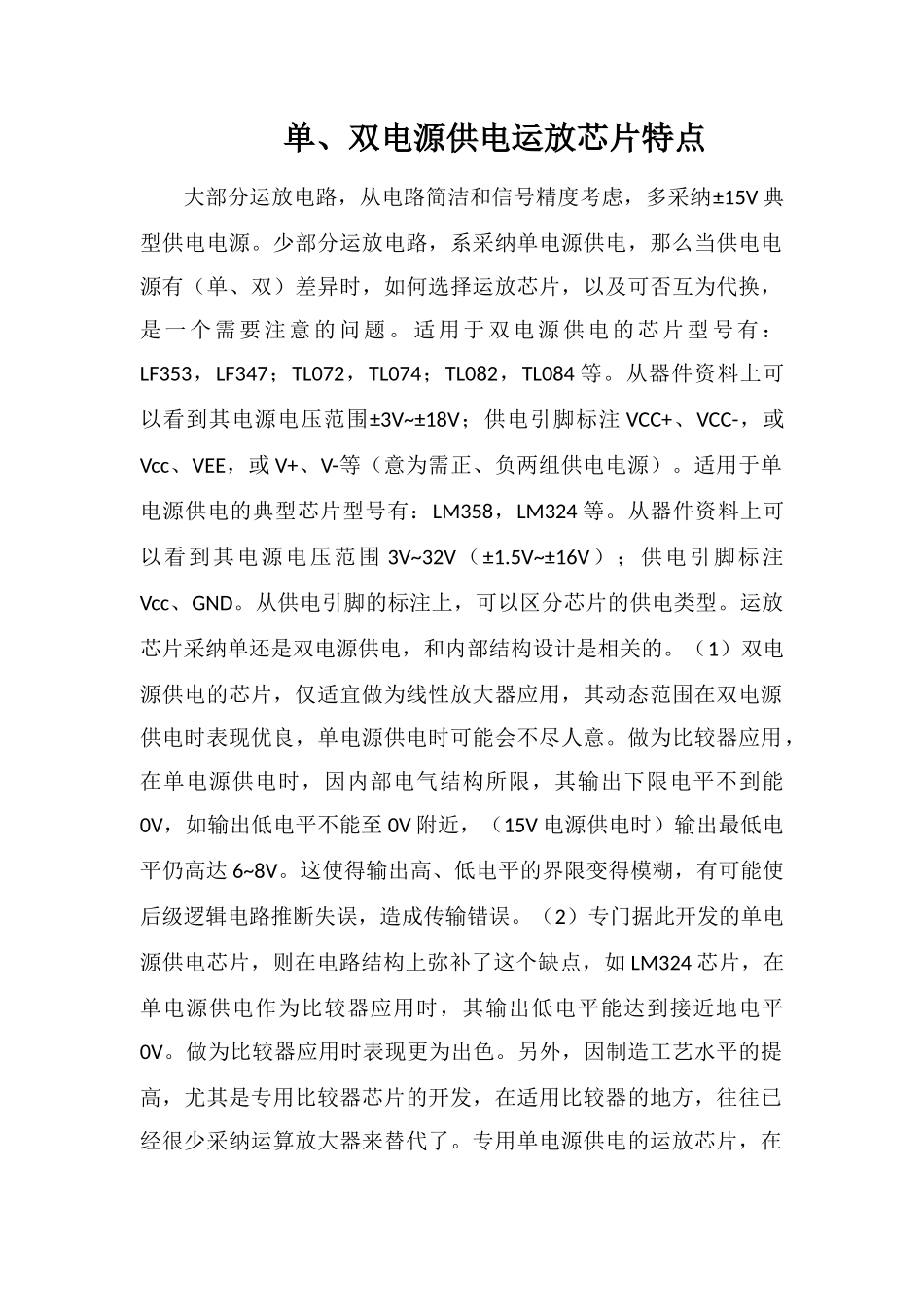

单、双电源供电运放芯片特点大部分运放电路，从电路简洁和信号精度考虑，多采纳±15V 典型供电电源。少部分运放电路，系采纳单电源供电，那么当供电电源有（单、双）差异时，如何选择运放芯片，以及可否互为代换，是一个需要注意的问题。适用于双电源供电的芯片型号有：LF353，LF347；TL072，TL074；TL082，TL084 等。从器件资料上可以看到其电源电压范围±3V~±18V；供电引脚标注 VCC+、VCC-，或Vcc、VEE，或 V+、V-等（意为需正、负两组供电电源）。适用于单电源供电的典型芯片型号有：LM358，LM324 等。从器件资料上可以看到其电源电压范围 3V~32V（±1.5V~±16V）；供电引脚标注Vcc、GND。从供电引脚的标注上，可以区分芯片的供电类型。运放芯片采纳单还是双电源供电，和内部结构设计是相关的。（1）双电源供电的芯片，仅适宜做为线性放大器应用，其动态范围在双电源供电时表现优良，单电源供电时可能会不尽人意。做为比较器应用，在单电源供电时，因内部电气结构所限，其输出下限电平不到能0V，如输出低电平不能至 0V 附近，（15V 电源供电时）输出最低电平仍高达 6~8V。这使得输出高、低电平的界限变得模糊，有可能使后级逻辑电路推断失误，造成传输错误。（2）专门据此开发的单电源供电芯片，则在电路结构上弥补了这个缺点，如 LM324 芯片，在单电源供电作为比较器应用时，其输出低电平能达到接近地电平0V。做为比较器应用时表现更为出色。另外，因制造工艺水平的提高，尤其是专用比较器芯片的开发，在适用比较器的地方，往往已经很少采纳运算放大器来替代了。专用单电源供电的运放芯片，在双电源应用（工作于线性放大区）时，同双电源供电芯片的性能是一样的。可以得出结论：（1）单电源供电运放芯片（多用通用型运放），适应于单、双电源供电，甚至在某些程度上，可做为比较器应用，其代换性较好。电路无带宽要求时可以代换双电源供电芯片。（2）双电源芯片，在单电源供电时，能否与其它芯片互换，需要商量和斟酌，在一定条件下可以代换，互换性较差。如做为放大器应用（且信号正负幅度不太大时），可以代换单电源芯片；但做为比较器应用，尤其是对输出低电平幅度有要求时，就不宜代换应用了。单电源传输线性信号时，为了完整放大交变信号而不致产生输出失真，通常将同相端用分压电路预置 1/2Vcc 电位，如图所示。图 同相输入端预加 1/2Vcc 偏置电压的直流放大器 图电路，和ABB 变频器前流检测前置电路类似，运放芯片...
