土木与建筑学院第六届结构设计竞赛赛题VIP专享

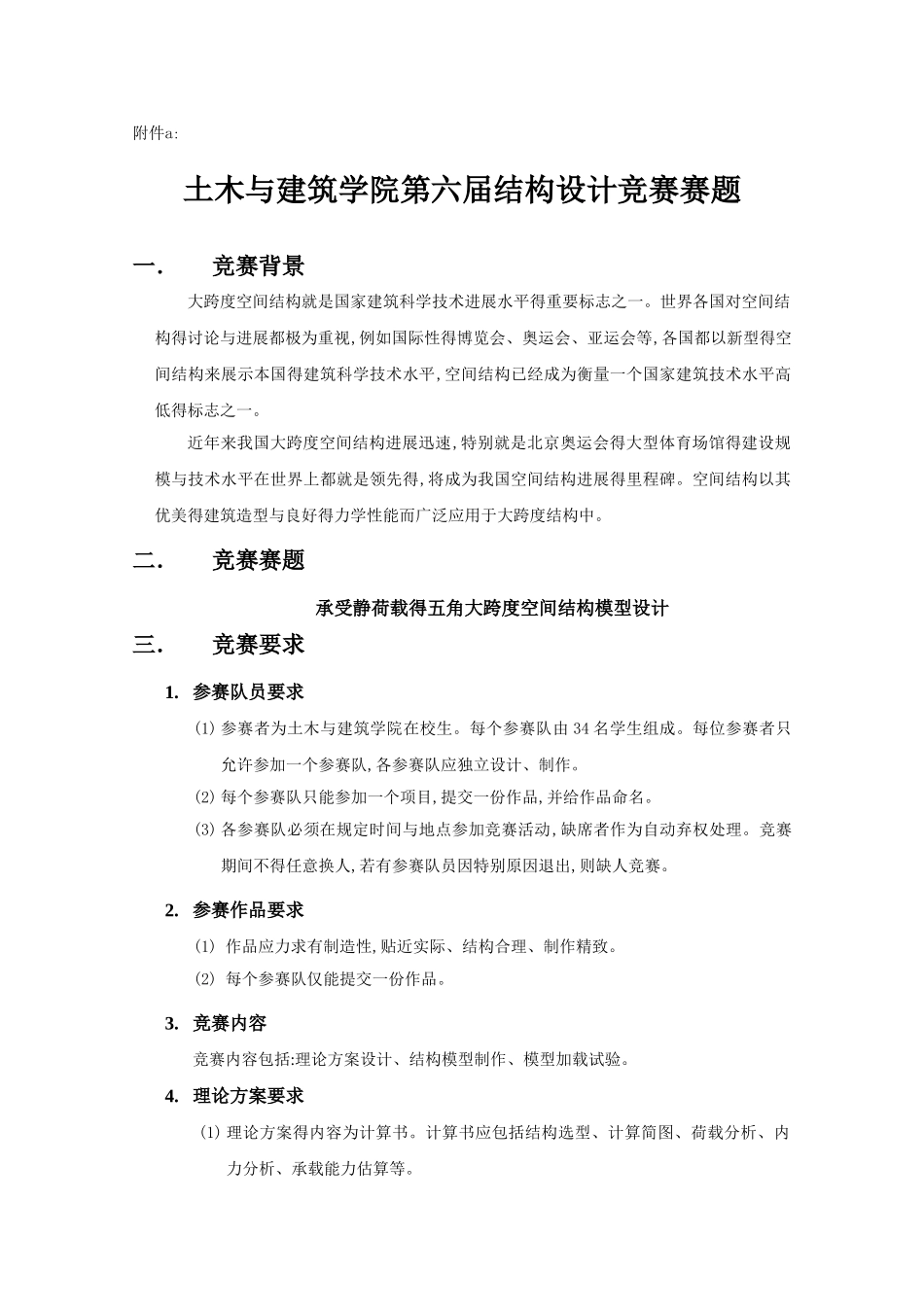

附件a:土木与建筑学院第六届结构设计竞赛赛题一．竞赛背景大跨度空间结构就是国家建筑科学技术进展水平得重要标志之一。世界各国对空间结构得讨论与进展都极为重视,例如国际性得博览会、奥运会、亚运会等,各国都以新型得空间结构来展示本国得建筑科学技术水平,空间结构已经成为衡量一个国家建筑技术水平高低得标志之一。近年来我国大跨度空间结构进展迅速,特别就是北京奥运会得大型体育场馆得建设规模与技术水平在世界上都就是领先得,将成为我国空间结构进展得里程碑。空间结构以其优美得建筑造型与良好得力学性能而广泛应用于大跨度结构中。二．竞赛赛题承受静荷载得五角大跨度空间结构模型设计三．竞赛要求1. 参赛队员要求(1) 参赛者为土木与建筑学院在校生。每个参赛队由 34 名学生组成。每位参赛者只允许参加一个参赛队,各参赛队应独立设计、制作。(2) 每个参赛队只能参加一个项目,提交一份作品,并给作品命名。(3) 各参赛队必须在规定时间与地点参加竞赛活动,缺席者作为自动弃权处理。竞赛期间不得任意换人,若有参赛队员因特别原因退出,则缺人竞赛。2. 参赛作品要求(1) 作品应力求有制造性,贴近实际、结构合理、制作精致。(2) 每个参赛队仅能提交一份作品。3. 竞赛内容竞赛内容包括:理论方案设计、结构模型制作、模型加载试验。4. 理论方案要求(1) 理论方案得内容为计算书。计算书应包括结构选型、计算简图、荷载分析、内力分析、承载能力估算等。(2) 理论方案封面必须注明作品名称、参赛队名、参赛队员姓名与专业。除封面外,其余页面均不得出现任何有关参赛队名与个人姓名得信息,否则取消参赛资格。(3) 理论方案要求用 A4 纸打印,于规定时间内交到竞赛组委会,逾期未交与过期交接扣除 10 分,未交作自动放弃处理。四．模型制作1. 制作材料(1) 本届大赛得模型制作材料为卡纸与502胶水。(2) 模型制作所用材料仅限于举办方所提供得材料。允许对所给材料进行加工、组合,但不允许灌胶。(3) 如模型中采纳任何非举办方提供得材料,一经查实,将取消参赛资格。组委会分发每支参赛队A0白卡纸2张,502胶水2瓶。若材料不够,只可以向举办方申请补发。2. 设计制作及加载要求(1) 模型为五角大跨度空间结构模型,其五个支承脚只能与加载底板上方形柱支承(长30mm宽30mm高20mm)接触,不得与底板其她地方接触。(2) 该模型内部跨度为大于等于320mm,小于等于400mm,离地板高度大于等于200mm。(3) 以模型几何中心为圆心,半径25mm、高度无限长得圆...
