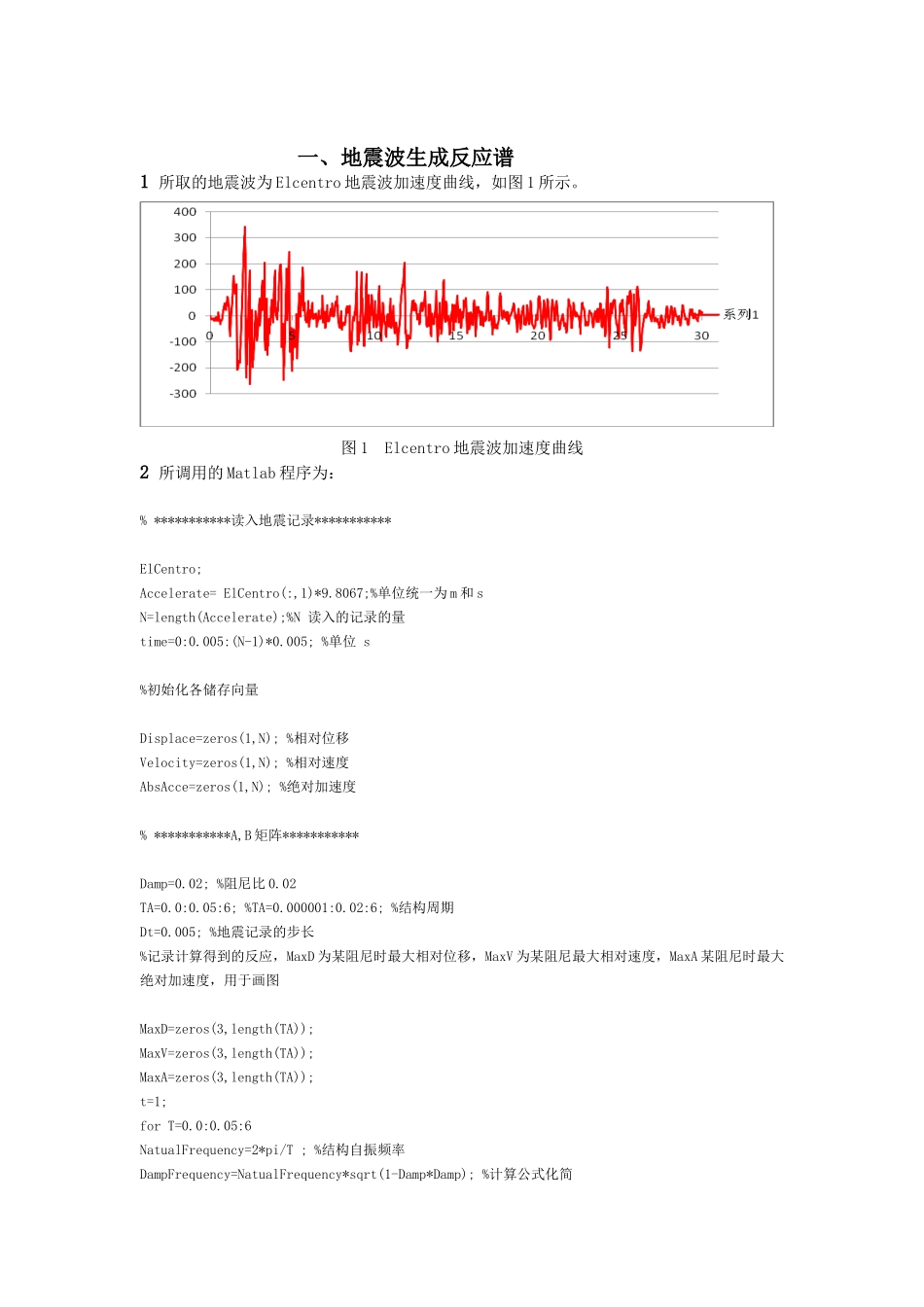

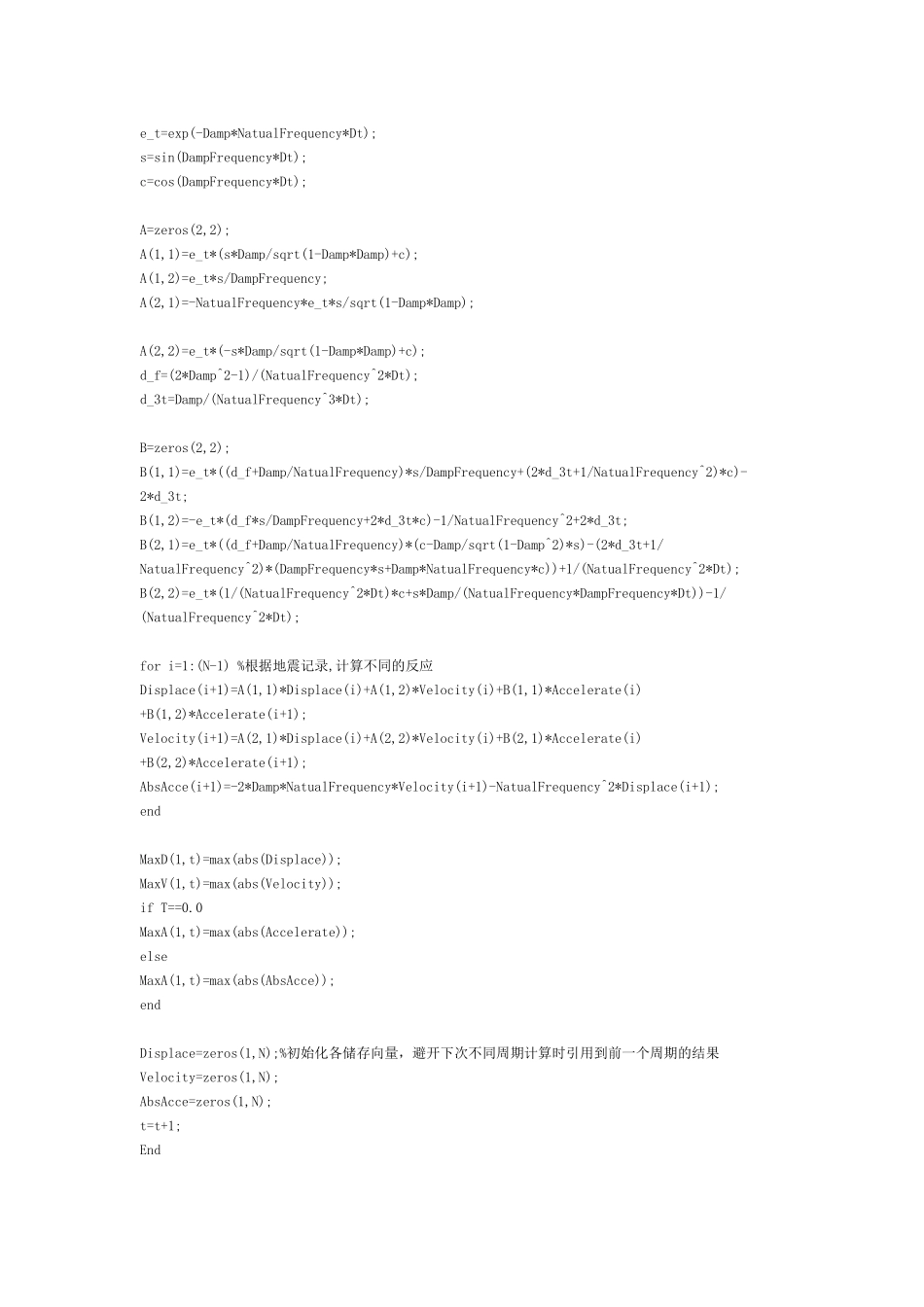

地震工程学作业课程名称: 地震工程学 ______ 指导老师:_______ 翟永梅 _________ 姓 名: 史先飞 ________ 学 号: 1232627________ 一、地震波生成反应谱1 所取的地震波为 Elcentro 地震波加速度曲线，如图 1 所示。图 1 Elcentro 地震波加速度曲线2 所调用的 Matlab 程序为：% ***********读入地震记录*********** ElCentro;Accelerate= ElCentro(:,1)*9.8067;%单位统一为 m 和 sN=length(Accelerate);%N 读入的记录的量time=0:0.005:(N-1)*0.005; %单位 s%初始化各储存向量 Displace=zeros(1,N); %相对位移Velocity=zeros(1,N); %相对速度AbsAcce=zeros(1,N); %绝对加速度 % ***********A,B 矩阵*********** Damp=0.02; %阻尼比 0.02TA=0.0:0.05:6; %TA=0.000001:0.02:6; %结构周期 Dt=0.005; %地震记录的步长 %记录计算得到的反应，MaxD 为某阻尼时最大相对位移，MaxV 为某阻尼最大相对速度，MaxA 某阻尼时最大绝对加速度，用于画图 MaxD=zeros(3,length(TA));MaxV=zeros(3,length(TA));MaxA=zeros(3,length(TA));t=1; for T=0.0:0.05:6NatualFrequency=2*pi/T ; %结构自振频率DampFrequency=NatualFrequency*sqrt(1-Damp*Damp); %计算公式化简e_t=exp(-Damp*NatualFrequency*Dt);s=sin(DampFrequency*Dt);c=cos(DampFrequency*Dt);A=zeros(2,2); A(1,1)=e_t*(s*Damp/sqrt(1-Damp*Damp)+c); A(1,2)=e_t*s/DampFrequency;A(2,1)=-NatualFrequency*e_t*s/sqrt(1-Damp*Damp); A(2,2)=e_t*(-s*Damp/sqrt(1-Damp*Damp)+c);d_f=(2*Damp^2-1)/(NatualFrequency^2*Dt); d_3t=Damp/(NatualFrequency^3*Dt); B=zeros(2,2);B(1,1)=e_t*((d_f+Damp/NatualFrequency)*s/DampFrequency+(2*d_3t+1/NatualFrequency^2)*c)-2*d_3t;B(1,2)=-e_t*(d_f*s/DampFrequency+2*d_3t*c)-1/NatualFrequency^2+2*d_3t;B(2,1)=e_t*((d_f+Damp/NatualFrequency)*(c-Damp/sqrt(1-Damp^2)*s)-(2*d_3t+1/NatualFrequency^2)*(DampFrequency*s+Damp*NatualFrequency*c))+1/(NatualFrequency^2*Dt);B(2,2)=e_t*(1/(NatualFrequency^2*Dt)*c+s*Damp/(NatualFrequency*DampFrequency*Dt))-1/(NatualFrequency^2*Dt); for i=1:(N-1) %根据地震记录,计算不同的反应Displace(i+1)=A(1,1)*Displace(i)+A(1,2)*Velocity(i)+B(1,1)*Accelerate(i)+B(1,2)*Accelerate(i+1);Velocity(i+1)=A(2,1)*Displace(i)+A(2,2)*Velocit...
