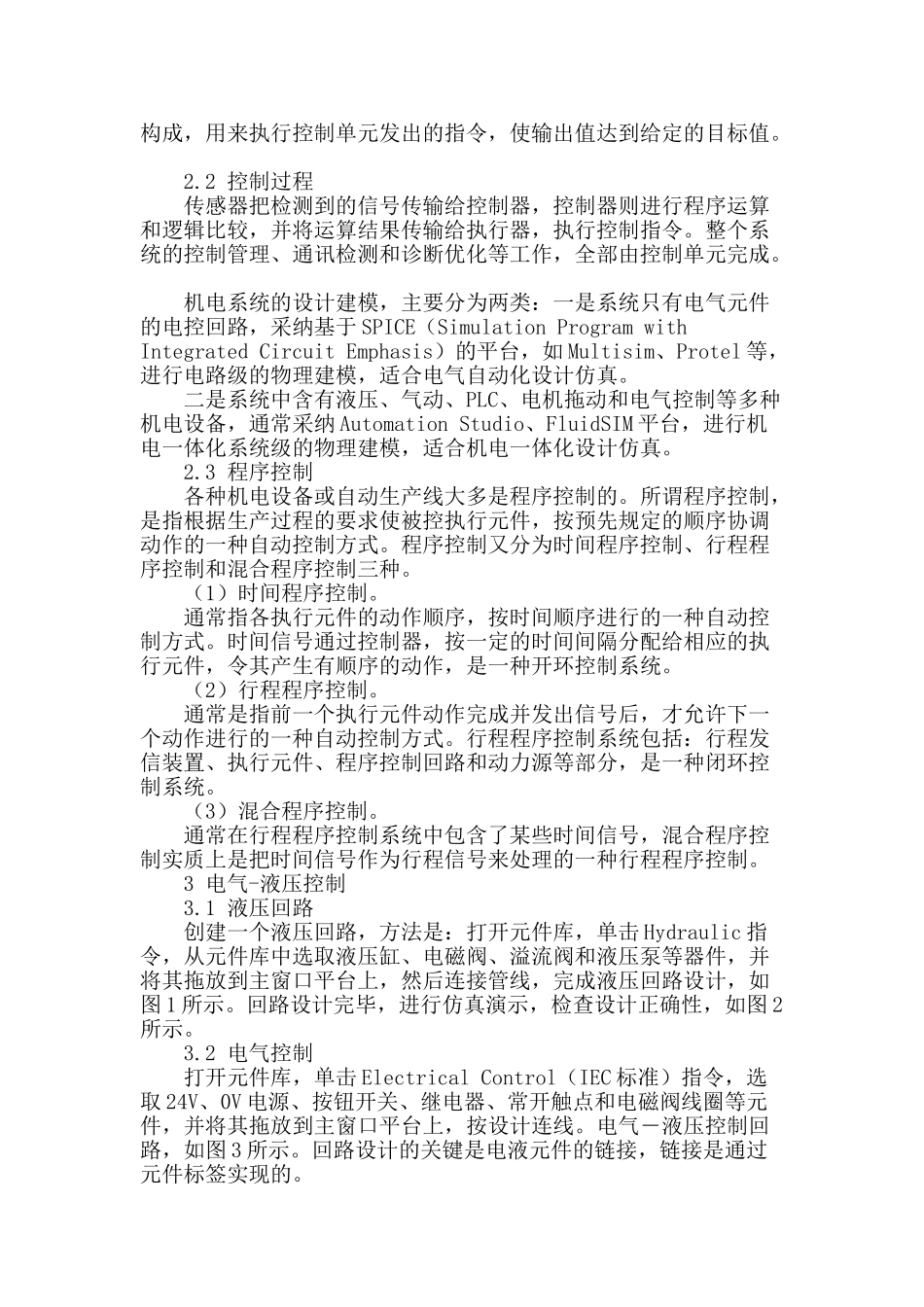

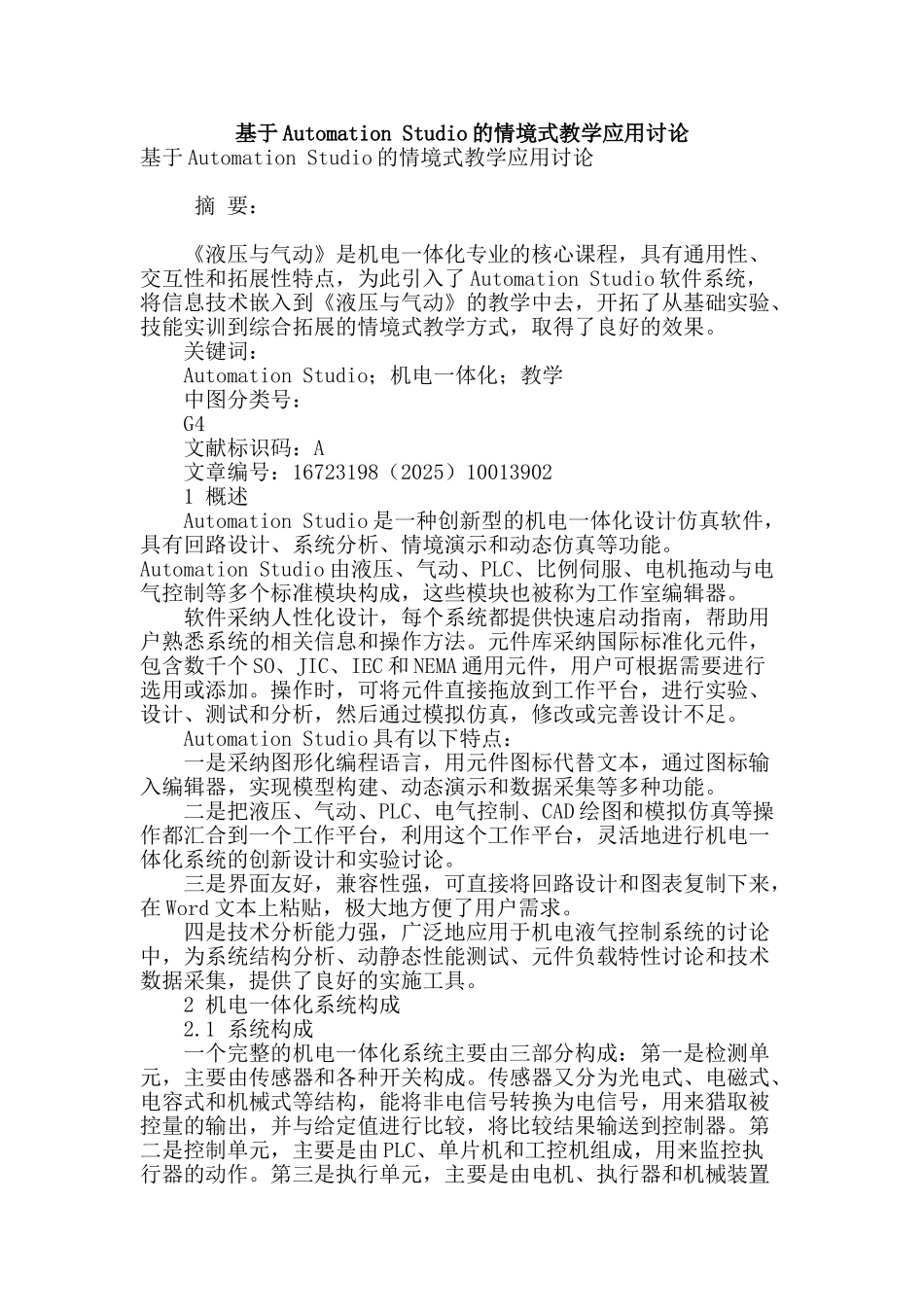

基于 Automation Studio 的情境式教学应用讨论基于 Automation Studio 的情境式教学应用讨论 摘 要： 《液压与气动》是机电一体化专业的核心课程，具有通用性、交互性和拓展性特点，为此引入了 Automation Studio 软件系统，将信息技术嵌入到《液压与气动》的教学中去，开拓了从基础实验、技能实训到综合拓展的情境式教学方式，取得了良好的效果。 关键词： Automation Studio；机电一体化；教学 中图分类号： G4 文献标识码：A 文章编号：16723198（2025）10013902 1 概述 Automation Studio 是一种创新型的机电一体化设计仿真软件，具有回路设计、系统分析、情境演示和动态仿真等功能。Automation Studio 由液压、气动、PLC、比例伺服、电机拖动与电气控制等多个标准模块构成，这些模块也被称为工作室编辑器。 软件采纳人性化设计，每个系统都提供快速启动指南，帮助用户熟悉系统的相关信息和操作方法。元件库采纳国际标准化元件，包含数千个 SO、JIC、IEC 和 NEMA 通用元件，用户可根据需要进行选用或添加。操作时，可将元件直接拖放到工作平台，进行实验、设计、测试和分析，然后通过模拟仿真，修改或完善设计不足。 Automation Studio 具有以下特点： 一是采纳图形化编程语言，用元件图标代替文本，通过图标输入编辑器，实现模型构建、动态演示和数据采集等多种功能。 二是把液压、气动、PLC、电气控制、CAD 绘图和模拟仿真等操作都汇合到一个工作平台，利用这个工作平台，灵活地进行机电一体化系统的创新设计和实验讨论。 三是界面友好，兼容性强，可直接将回路设计和图表复制下来，在 Word 文本上粘贴，极大地方便了用户需求。 四是技术分析能力强，广泛地应用于机电液气控制系统的讨论中，为系统结构分析、动静态性能测试、元件负载特性讨论和技术数据采集，提供了良好的实施工具。 2 机电一体化系统构成 2.1 系统构成 一个完整的机电一体化系统主要由三部分构成：第一是检测单元，主要由传感器和各种开关构成。传感器又分为光电式、电磁式、电容式和机械式等结构，能将非电信号转换为电信号，用来猎取被控量的输出，并与给定值进行比较，将比较结果输送到控制器。第二是控制单元，主要是由 PLC、单片机和工控机组成，用来监控执行器的动作。第三是执行单元，主要是由电机、执行器和机械装置构成，用来执行控制单元发出的指令，使输出值达到给定的目标值。 2.2 控制过程 传感器把检测到...
