基于matlab的单相交流调压电路的设计与仿真

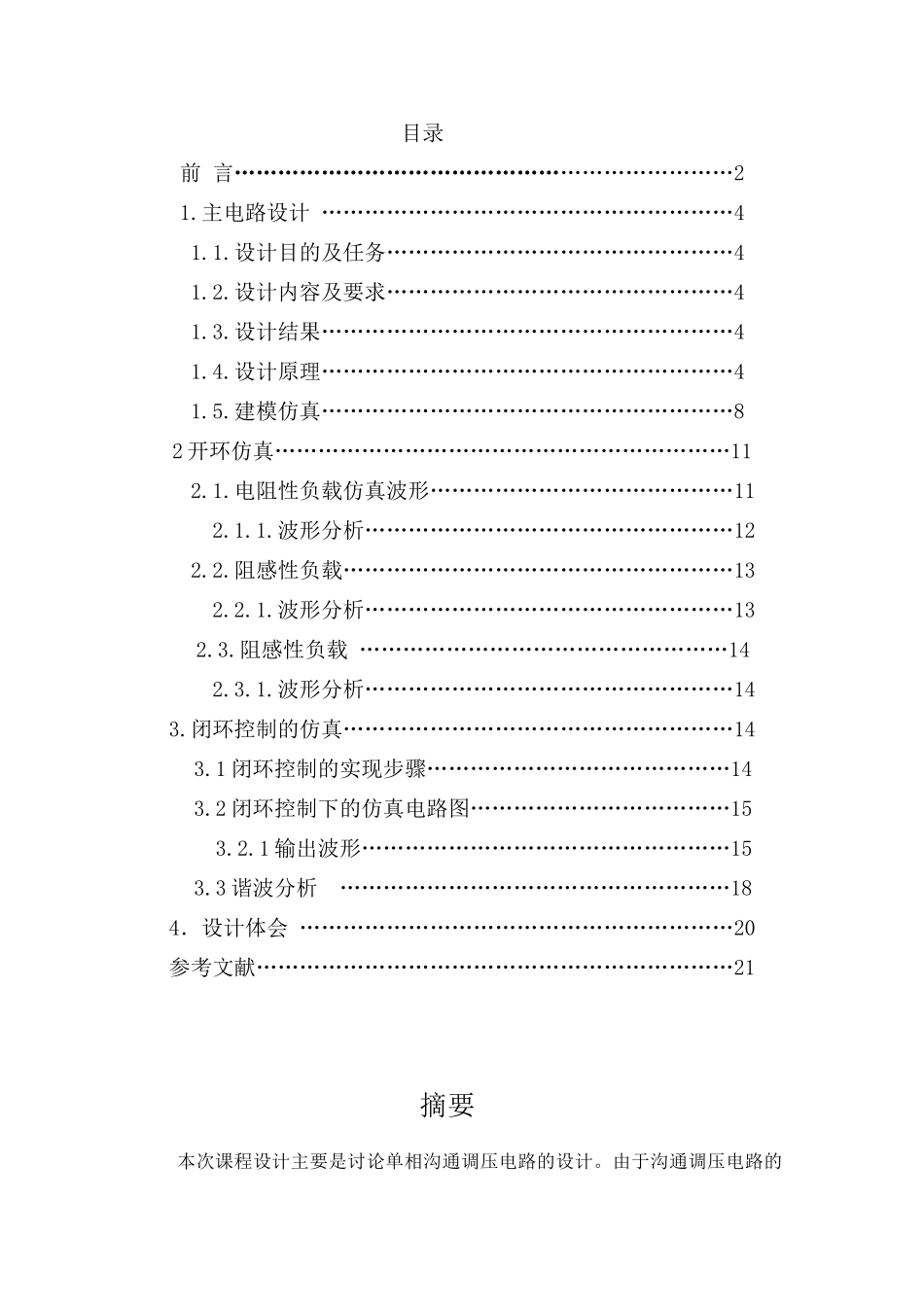

目录前 言……………………………………………………………21.主电路设计 …………………………………………………4 1.1.设计目的及任务…………………………………………4 1.2.设计内容及要求…………………………………………4 1.3.设计结果…………………………………………………4 1.4.设计原理…………………………………………………4 1.5.建模仿真…………………………………………………82 开环仿真………………………………………………………11 2.1.电阻性负载仿真波形……………………………………11 2.1.1.波形分析……………………………………………12 2.2.阻感性负载………………………………………………13 2.2.1.波形分析……………………………………………13 2.3.阻感性负载 ……………………………………………14 2.3.1.波形分析……………………………………………143.闭环控制的仿真………………………………………………14 3.1 闭环控制的实现步骤……………………………………14 3.2 闭环控制下的仿真电路图………………………………15 3.2.1 输出波形……………………………………………15 3.3 谐波分析 ………………………………………………184．设计体会 ……………………………………………………20参考文献…………………………………………………………21摘要本次课程设计主要是讨论单相沟通调压电路的设计。由于沟通调压电路的工作情况与负载的性质有很大的关系，沟通调压电路可以带电阻性负载，也可以带电感性负载等。沟通调压电路是采纳相位控制方式的沟通电力控制电路，通常是将两个晶闸管反并联后串联在每相沟通电源与负载之间。在电源的每半个周期内触发一次晶闸管，使之导通。与相控整流电路一样，通过控制晶闸管开通时所对应的相位，可以方便的调节沟通输出电压的有效值，从而达到沟通调压的目的。其晶闸管可以利用电源自然换相，无需强迫关掉电路，并可实现电压的平滑调节，系统响应速度较快，但它也存在深控时功率因数较低，易产生高次谐波等缺点。以对单相沟通调压电路的 MATLAB 闭环控制的仿真为例，介绍了基于 MATLAB 的Simulink 仿真中建立仿真模型的方法，以及如何利用仿真模型进行实际调压电路波形分析。通过对比电路仿真结果和理论计算结果，二者完全吻合 ， 论证了 MATLAB 中的 Simulink 仿真工具可以很方便地创建和维护一个完整的模型，评估不同算法和结构...
