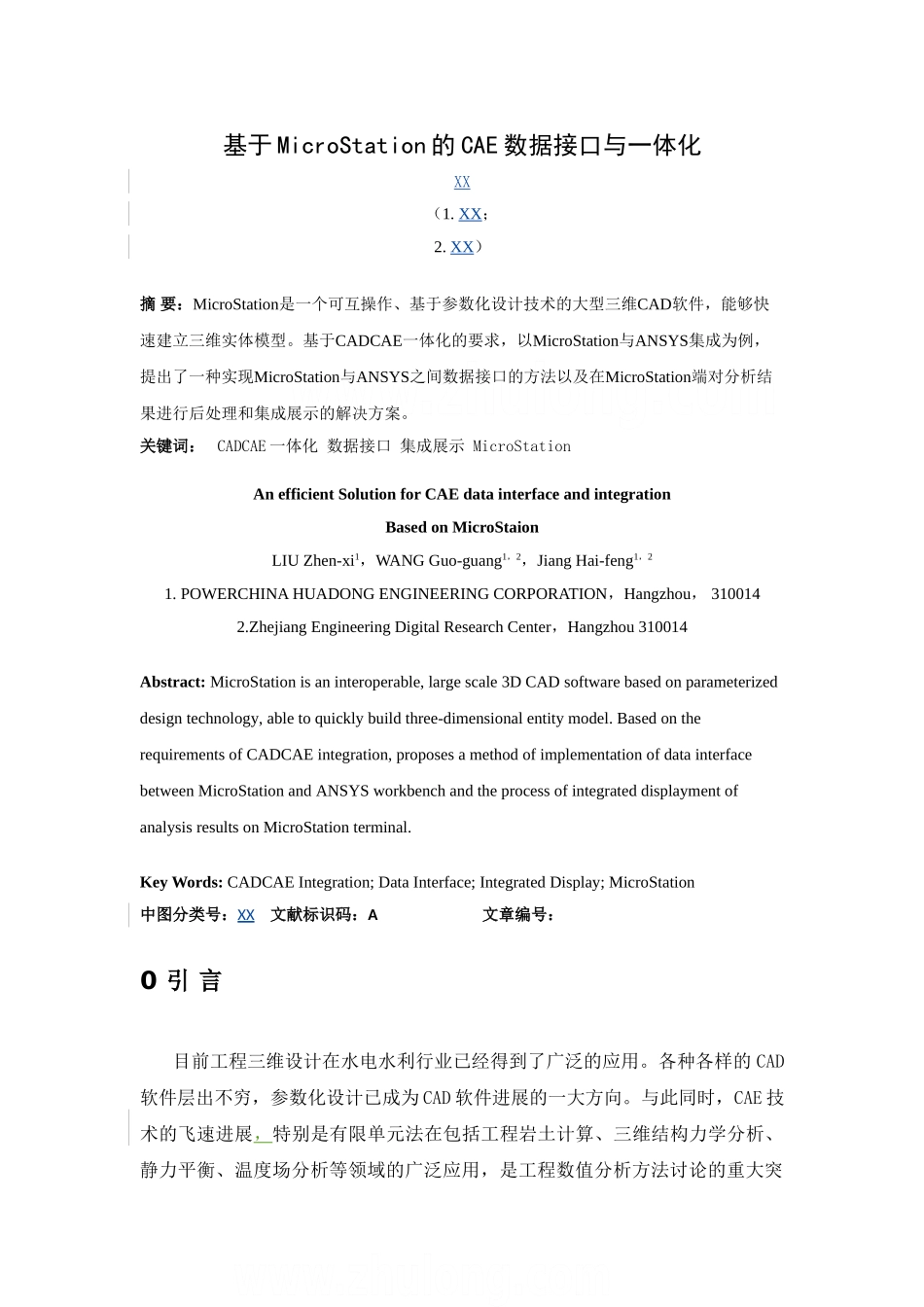

基于 MicroStation 的 CAE 数据接口与一体化XX（1. XX；2. XX）摘 要：MicroStation是一个可互操作、基于参数化设计技术的大型三维CAD软件，能够快速建立三维实体模型。基于CADCAE一体化的要求，以MicroStation与ANSYS集成为例，提出了一种实现MicroStation与ANSYS之间数据接口的方法以及在MicroStation端对分析结果进行后处理和集成展示的解决方案。关键词： CADCAE 一体化 数据接口 集成展示 MicroStationAn efficient Solution for CAE data interface and integrationBased on MicroStaionLIU Zhen-xi1，WANG Guo-guang1，2，Jiang Hai-feng1，21. POWERCHINA HUADONG ENGINEERING CORPORATION，Hangzhou， 3100142.Zhejiang Engineering Digital Research Center，Hangzhou 310014Abstract: MicroStation is an interoperable, large scale 3D CAD software based on parameterized design technology, able to quickly build three-dimensional entity model. Based on the requirements of CADCAE integration, proposes a method of implementation of data interface between MicroStation and ANSYS workbench and the process of integrated displayment of analysis results on MicroStation terminal.Key Words: CADCAE Integration; Data Interface; Integrated Display; MicroStation中图分类号：XX文献标识码：A 文章编号：0 引 言目前工程三维设计在水电水利行业已经得到了广泛的应用。各种各样的 CAD软件层出不穷，参数化设计已成为 CAD 软件进展的一大方向。与此同时，CAE 技术的飞速进展，特别是有限单元法在包括工程岩土计算、三维结构力学分析、静力平衡、温度场分析等领域的广泛应用，是工程数值分析方法讨论的重大突破 性 进 展 。 常 用 的 结 构 计 算 和 有 限 元 分 析 软 件 有 ANSYS 、 Midas 、 Flac 3D、Abqus 等。随着 CAD 技术的日趋成熟，设计人员迫切需要一种对所做设计进行精确评价和分析的工具，借助 CAE 软件来实现工程评价和分析是行之有效的方法。但CAD、CAE 是相互独立进展起来的，模型兼容性和数据互通都存在一定的限制。目前 CAD/CAE 集成的主流方法是首先利用参数化等建模技术在 CAD 中快速建立三维实体模型，然后通过数据接口导入到 CAE 系统中进...
