大型分析仪器仿真软件ISTS操作基础手册

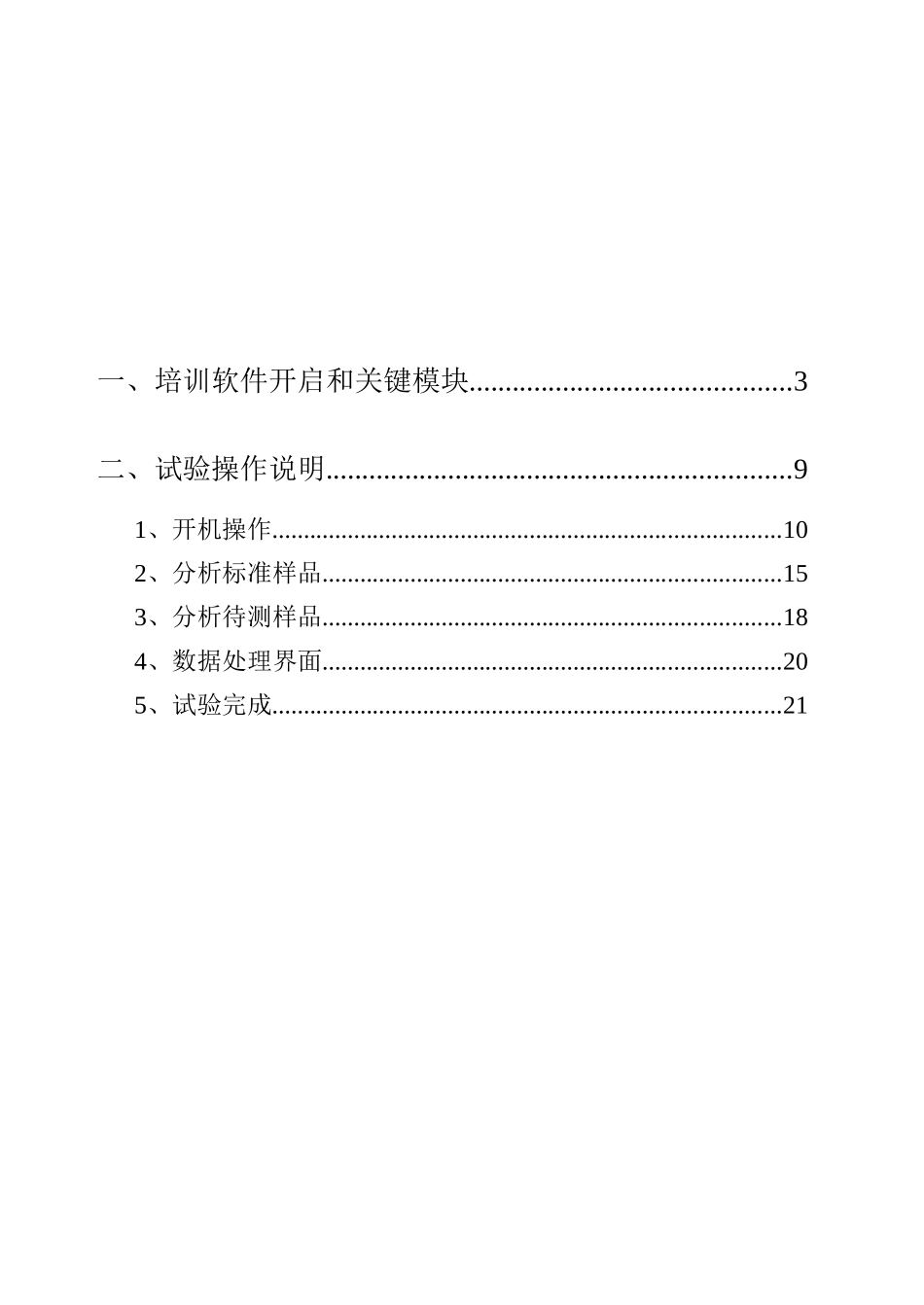

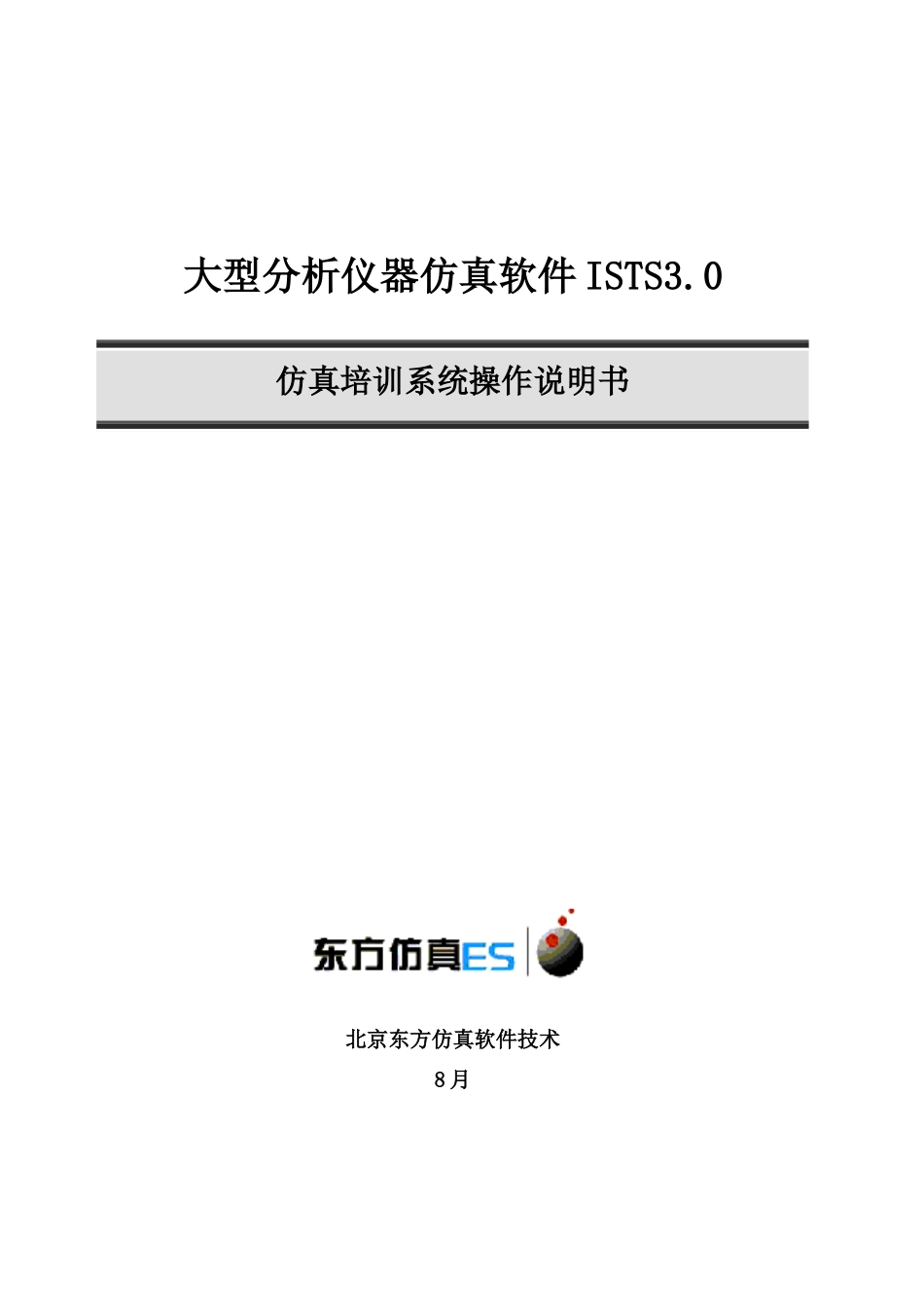

大型分析仪器仿真软件 ISTS3.0仿真培训系统操作说明书北京东方仿真软件技术8 月一、培训软件开启和关键模块.............................................3二、试验操作说明.................................................................91、开机操作.................................................................................102、分析标准样品.........................................................................153、分析待测样品.........................................................................184、数据处理界面.........................................................................205、试验完成.................................................................................21一、培训软件开启和关键模块在正确安装完成后，在界面上有该软件开启快捷方法。双击该图标，开启软件运行。软件运行后，进入以下界面（见图 2），输入姓名、学号和机器号后，还需输入老师站IP 地址。点“单机练习”或“局域网模式”开启软件。进入工艺选择，图 3。（图 2）（图 3）然后进入“培训项目”界面，气相色谱技能大赛里面“给定物质定性定量分析”。（见图 4），点击左上角“开启项目”。进入导航界面。（见图 5）（图 4）进入导航页面，关键包含“主界面（即导航页面）”“操作界面”“试题说明”。（图 5） 操作界面（图 6） 试题说明（图 7）二.试验操作说明点击界面中左下角功效钮“操作界面”，直接进入试验操作。主界面图 6。学员做气相色谱仿真试验“给定物质定性定量分析”，可按以下步骤操作（对此软件有一定程度熟悉后，并不需要严格按以下步骤操作，学员完全能够依据对所学知识了解，进行些发明性操作）。下面说明部分只以一个试验完整操作讲解，其它试验灵活利用，操作方法类似。（图 8）1、开机操作（1）点击色谱仪，打开色谱仪柱温箱门，检验色谱柱是否安装。选择色谱柱类型。功效钮色 谱仪载气设置进样设置（2）设定载气流量：点击 “气体钢瓶”上，弹出“气体设置”窗口。回复问题“氢气钢瓶瓶身颜色”。依据需要开载气到一定流量，在载气输入框中写入 50（可自行设计载气流量）。点击“确定”。以下图（3）点击色谱仪，打开色谱仪电源，（4）点击“电脑屏幕”，打开“分析控制”界面，设定柱温、进样口温度和检测器。 然后“发送方法”。 “进样口温度”：点...
