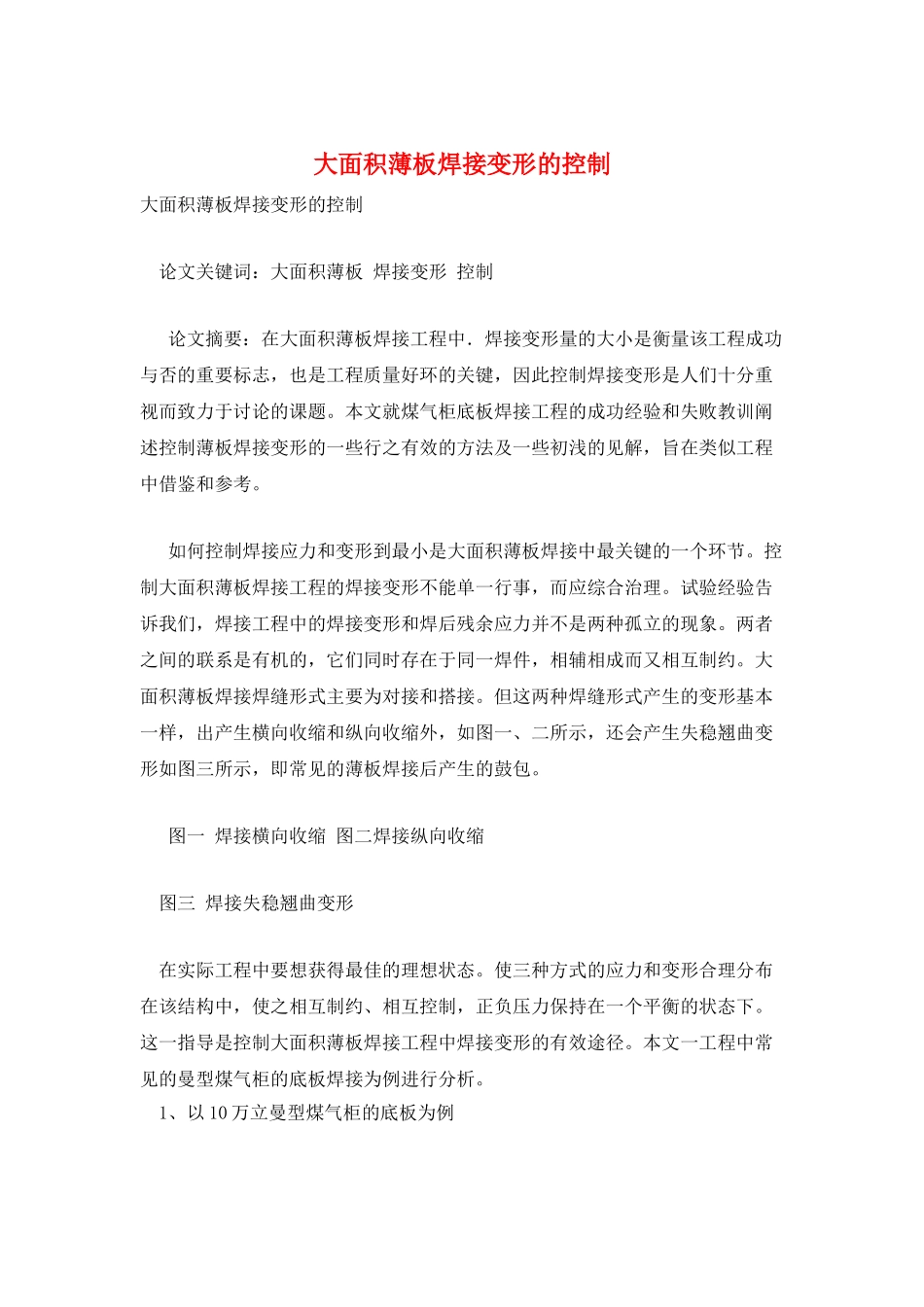

大面积薄板焊接变形的控制

大面积薄板焊接变形的控制大面积薄板焊接变形的控制 论文关键词：大面积薄板 焊接变形 控制 论文摘要：在大面积薄板焊接工程中．焊接变形量的大小是衡量该工程成功与否的重要标志，也是工程质量好环的关键，因此控制焊接变形是人们十分重视而致力于讨论的课题。本文就煤气柜底板焊接工程的成功经验和失败教训阐述控制薄板焊接变形的一些行之有效的方法及一些初浅的见解，旨在类似工程中借鉴和参考。 如何控制焊接应力和变形到最小是大面积薄板焊接中最关键的一个环节。控制大面积薄板焊接工程的焊接变形不能单一行事，而应综合治理。试验经验告诉我们，焊接工程中的焊接变形和焊后残余应力并不是两种孤立的现象。两者之间的联系是有机的，它们同时存在于同一焊件，相辅相成而又相互制约。大面积薄板焊接焊缝形式主要为对接和搭接。但这两种焊缝形式产生的变形基本一样，出产生横向收缩和纵向收缩外，如图一、二所示，还会产生失稳翘曲变形如图三所示，即常见的薄板焊接后产生的鼓包。 图一 焊接横向收缩 图二焊接纵向收缩 图三 焊接失稳翘曲变形 在实际工程中要想获得最佳的理想状态。使三种方式的应力和变形合理分布在该结构中，使之相互制约、相互控制，正负压力保持在一个平衡的状态下。这一指导是控制大面积薄板焊接工程中焊接变形的有效途径。本文一工程中常见的曼型煤气柜的底板焊接为例进行分析。 1、以 10 万立曼型煤气柜的底板为例 煤气柜底板焊接工程是十分典型的大面积薄板焊接工程。底板面积为1586.27m2，焊缝总长为 。底板由中心板和内外环板组成。中心板和内环板为δ=5mm 厚钢板组成，外环板为 δ=8mm 钢板组成。钢板材质均为 Q235B。底板的结构形式如图四所示。 1、以 10 万立曼型煤气柜的底板为例 煤气柜底板焊接工程是十分典型的大面积薄板焊接工程。底板面积为1586.27m2，焊缝总长为 。底板由中心板和内外环板组成。中心板和内环板为δ=5mm 厚钢板组成，外环板为 δ=8mm 钢板组成。钢板材质均为 Q235B。底板的结构形式如图四所示。 底板的结构形式如图四所示。 2、技术难点 面积大，板比较薄，内外环板厚度不一致，为厚板与薄板对接，法律规范要求底板的平面度不大于 D/500，且不大于 60mm。这就要求在施工时根据理论与施工经验来制定严格的施工工艺，稍不注意就会使产生较大的凸起，给后续施工带来很大的麻烦。重新修理难度较大，同时会使生产成本大大地增加。而此问题的产生原因归根到底就...
