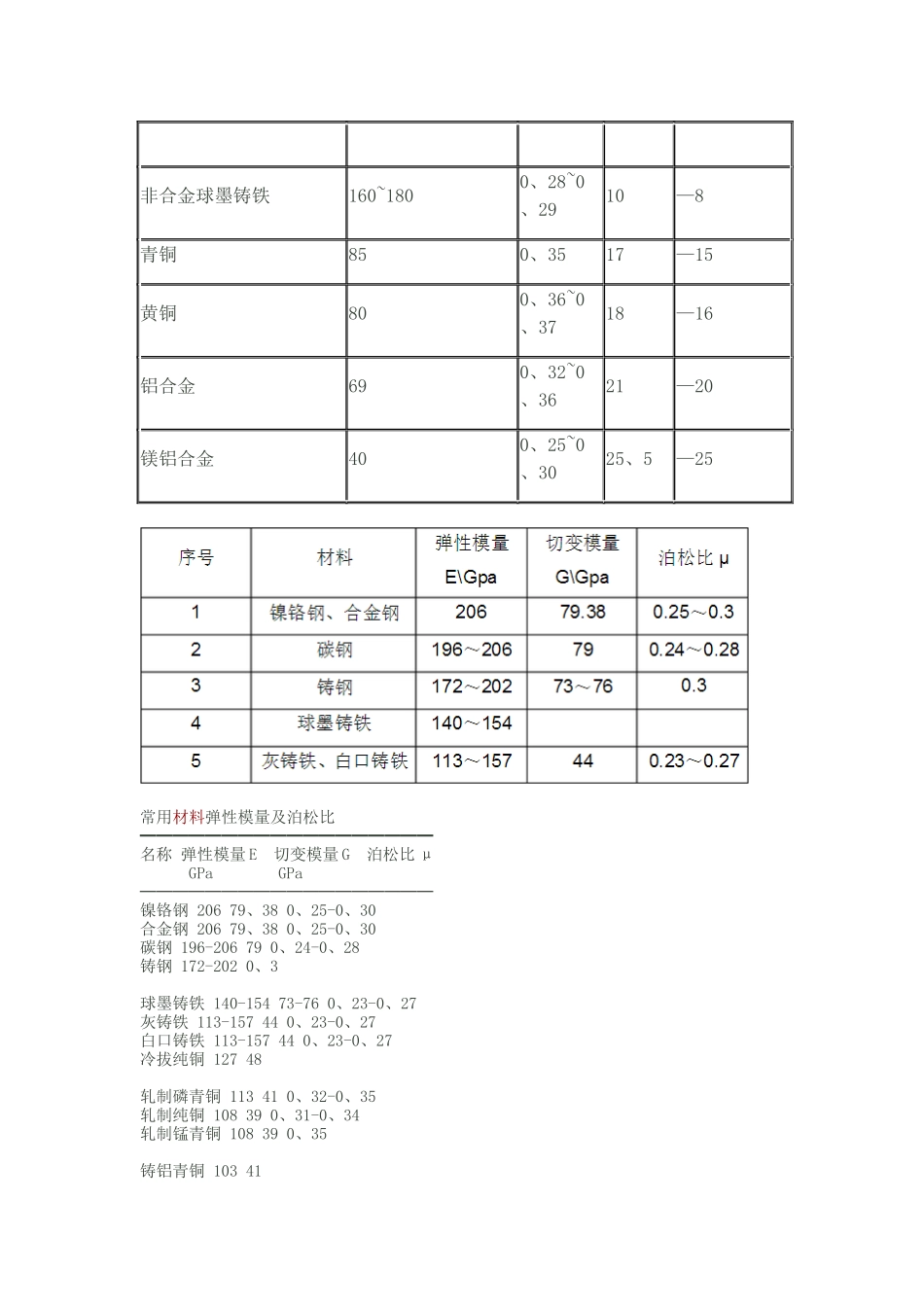

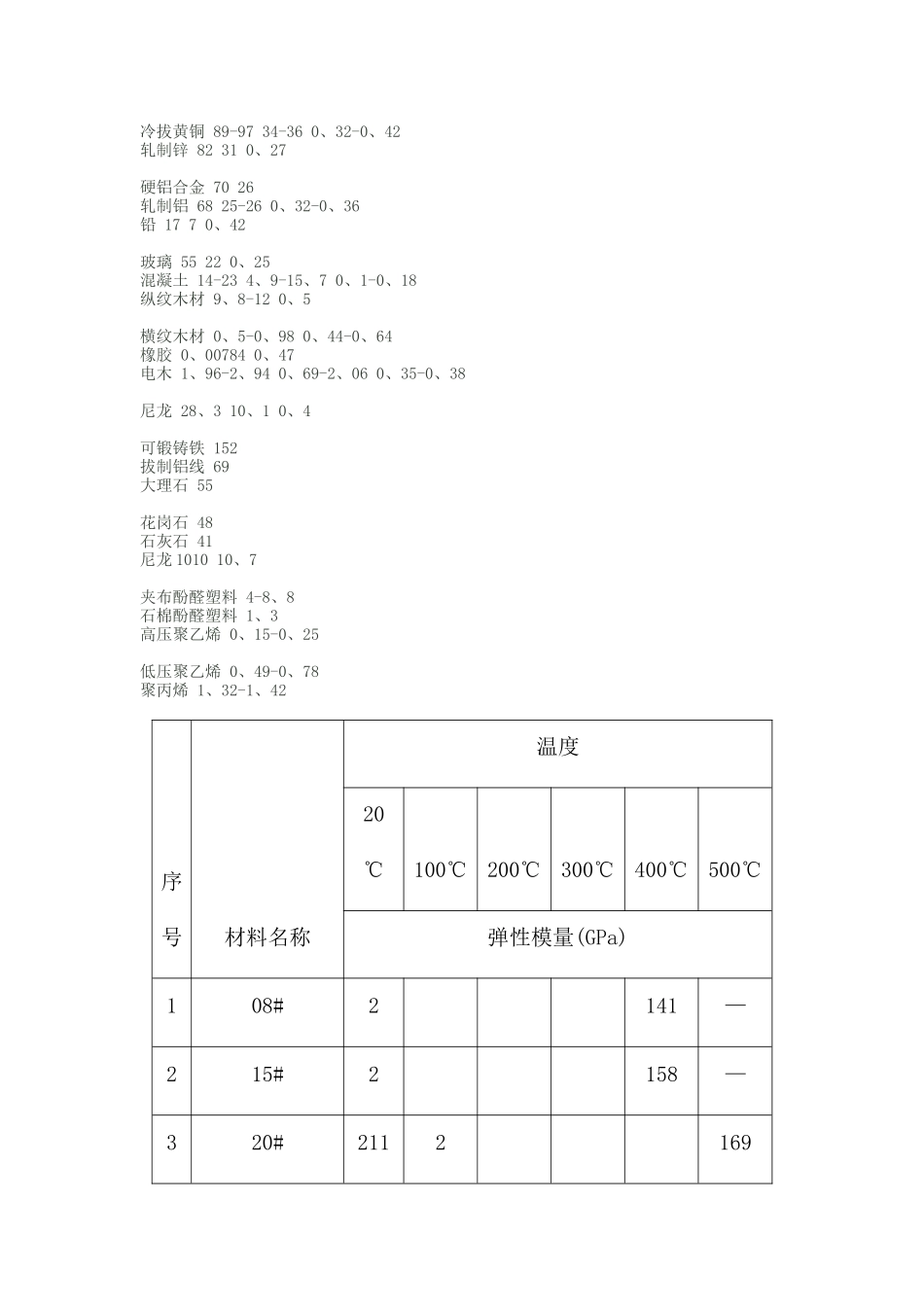

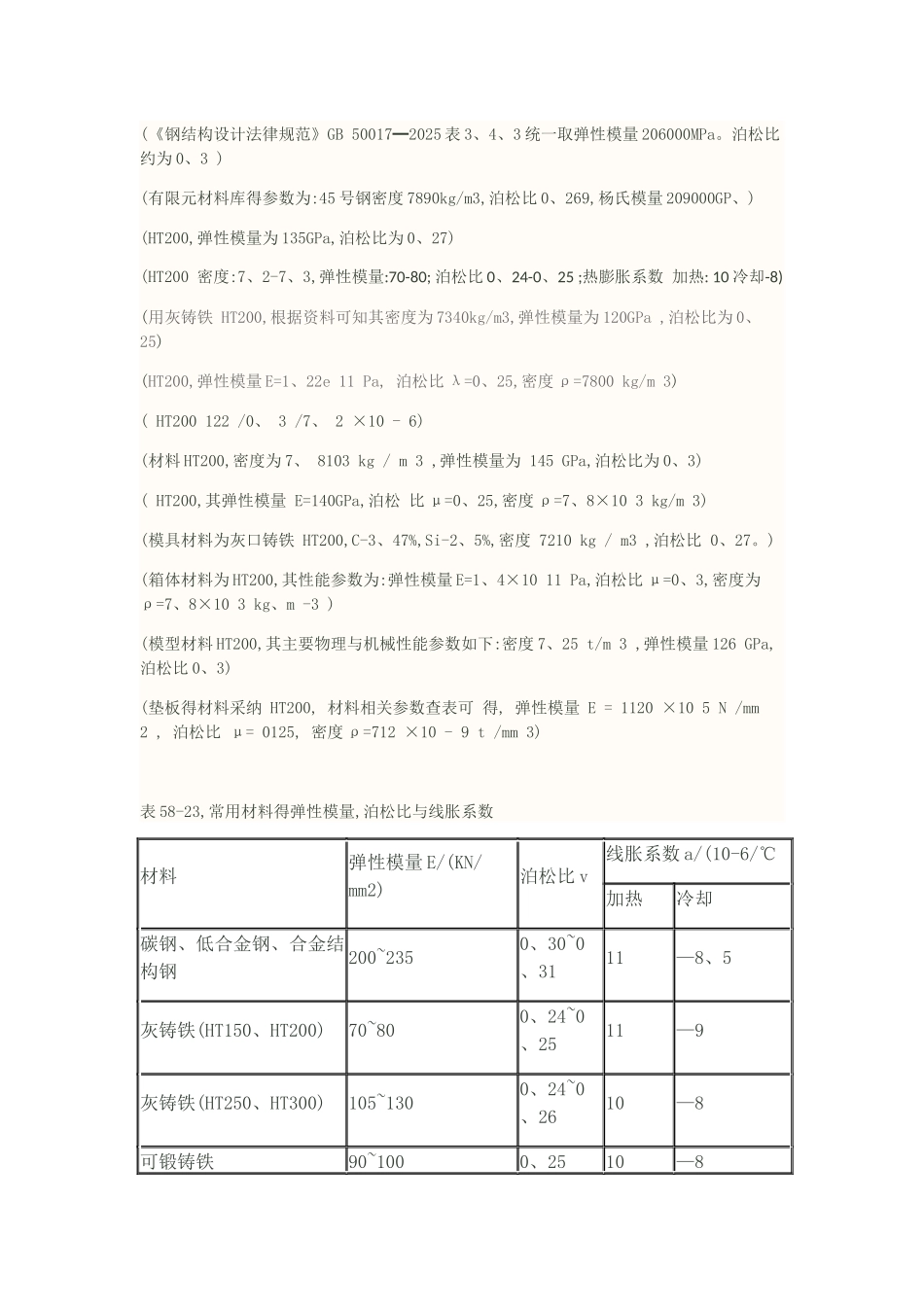

(《钢结构设计法律规范》GB 50017━2025 表 3、4、3 统一取弹性模量 206000MPa。泊松比约为 0、3 )(有限元材料库得参数为:45 号钢密度 7890kg/m3,泊松比 0、269,杨氏模量 209000GP、)(HT200,弹性模量为 135GPa,泊松比为 0、27)(HT200 密度:7、2-7、3,弹性模量:70-80; 泊松比 0、24-0、25 ;热膨胀系数 加热: 10 冷却-8)(用灰铸铁 HT200,根据资料可知其密度为 7340kg/m3,弹性模量为 120GPa ,泊松比为 0、 25) (HT200,弹性模量 E=1、22e 11 Pa, 泊松比 λ=0、25,密度 ρ=7800 kg/m 3) ( HT200 122 /0、 3 /7、 2 ×10 - 6) (材料 HT200,密度为 7、 8103 kg / m 3 ,弹性模量为 145 GPa,泊松比为 0、3) ( HT200,其弹性模量 E=140GPa,泊松 比 μ=0、25,密度 ρ=7、8×10 3 kg/m 3) (模具材料为灰口铸铁 HT200,C-3、47%,Si-2、5%,密度 7210 kg / m3 ,泊松比 0、27。) (箱体材料为 HT200,其性能参数为:弹性模量 E=1、4×10 11 Pa,泊松比 μ=0、3,密度为ρ=7、8×10 3 kg、m -3 )(模型材料 HT200,其主要物理与机械性能参数如下:密度 7、25 t/m 3 ,弹性模量 126 GPa, 泊松比 0、3)(垫板得材料采纳 HT200, 材料相关参数查表可 得, 弹性模量 E = 1120 ×10 5 N /mm 2 , 泊松比 μ= 0125, 密度 ρ=712 ×10 - 9 t /mm 3) 表 58-23,常用材料得弹性模量,泊松比与线胀系数材料弹性模量 E/(KN/mm2)泊松比 v线胀系数 a/(10-6/℃加热冷却碳钢、低合金钢、合金结构钢200~2350、30~0、3111—8、5灰铸铁(HT150、HT200)70~800、24~0、2511—9灰铸铁(HT250、HT300)105~1300、24~0、2610—8可锻铸铁90~1000、2510—8非合金球墨铸铁160~1800、28~0、2910—8青铜850、3517—15黄铜800、36~0、3718—16铝合金690、32~0、3621—20镁铝合金400、25~0、3025、5—25常用材料弹性模量及泊松比━━━━━━━━━━━━━━━━━━名称 弹性模量 E 切变模量 G 泊松比 μ GPa GPa──────────────────镍铬钢 206 79、38 0、25-0、30合金钢 206 79、38 0、25-0、30碳钢 196-206 79 0、24-0、28铸钢 172-202 0、3球墨铸铁 140-154 73-76 0、23-0、27灰铸铁 113-157 44 0、23-0、27白口铸铁 113-157 44 0、23-0、27冷拔纯铜 127 48轧制磷青铜 113 41 0、32-0、35轧制纯铜 108 39 0、31-0、34轧制锰青...
