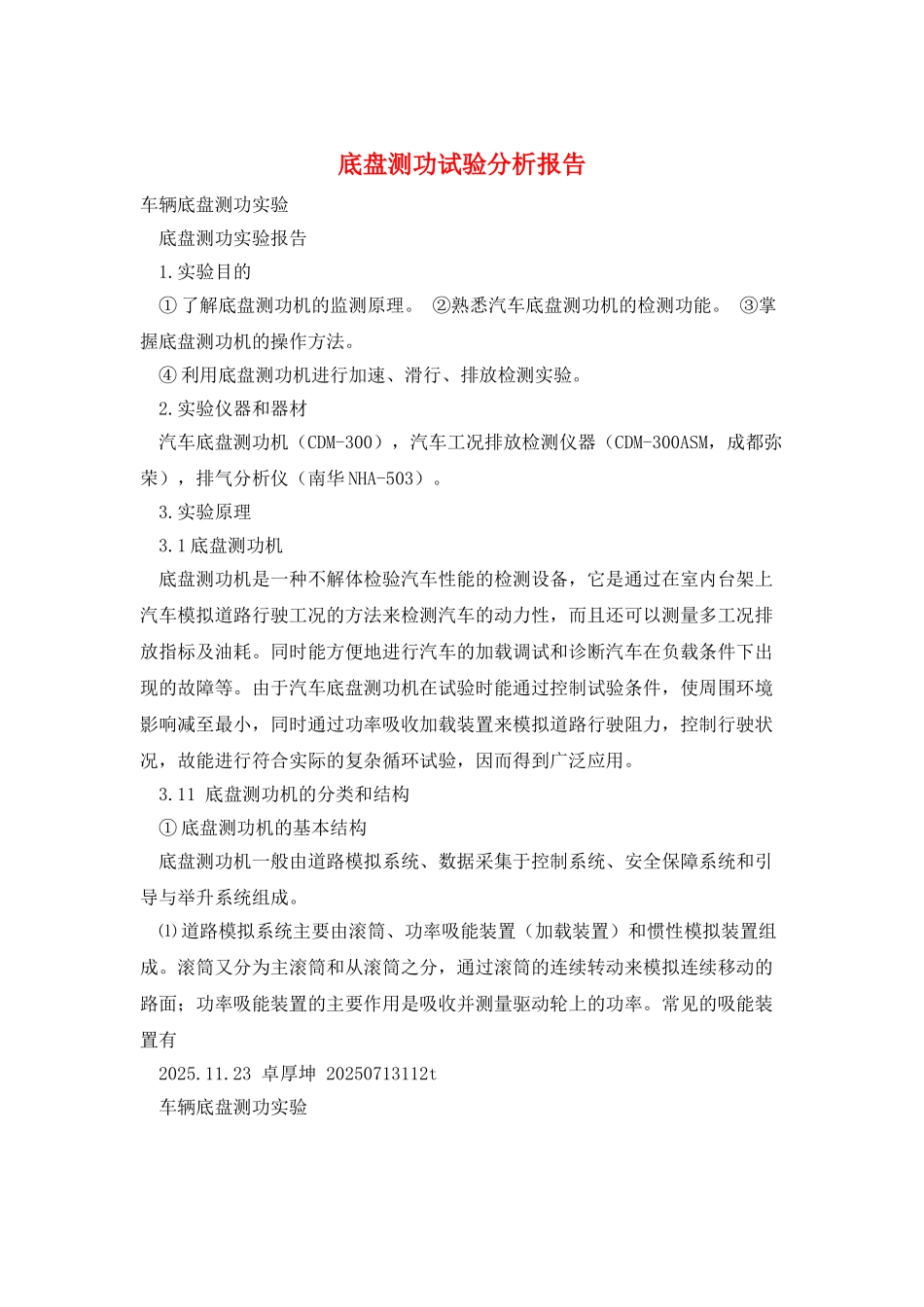

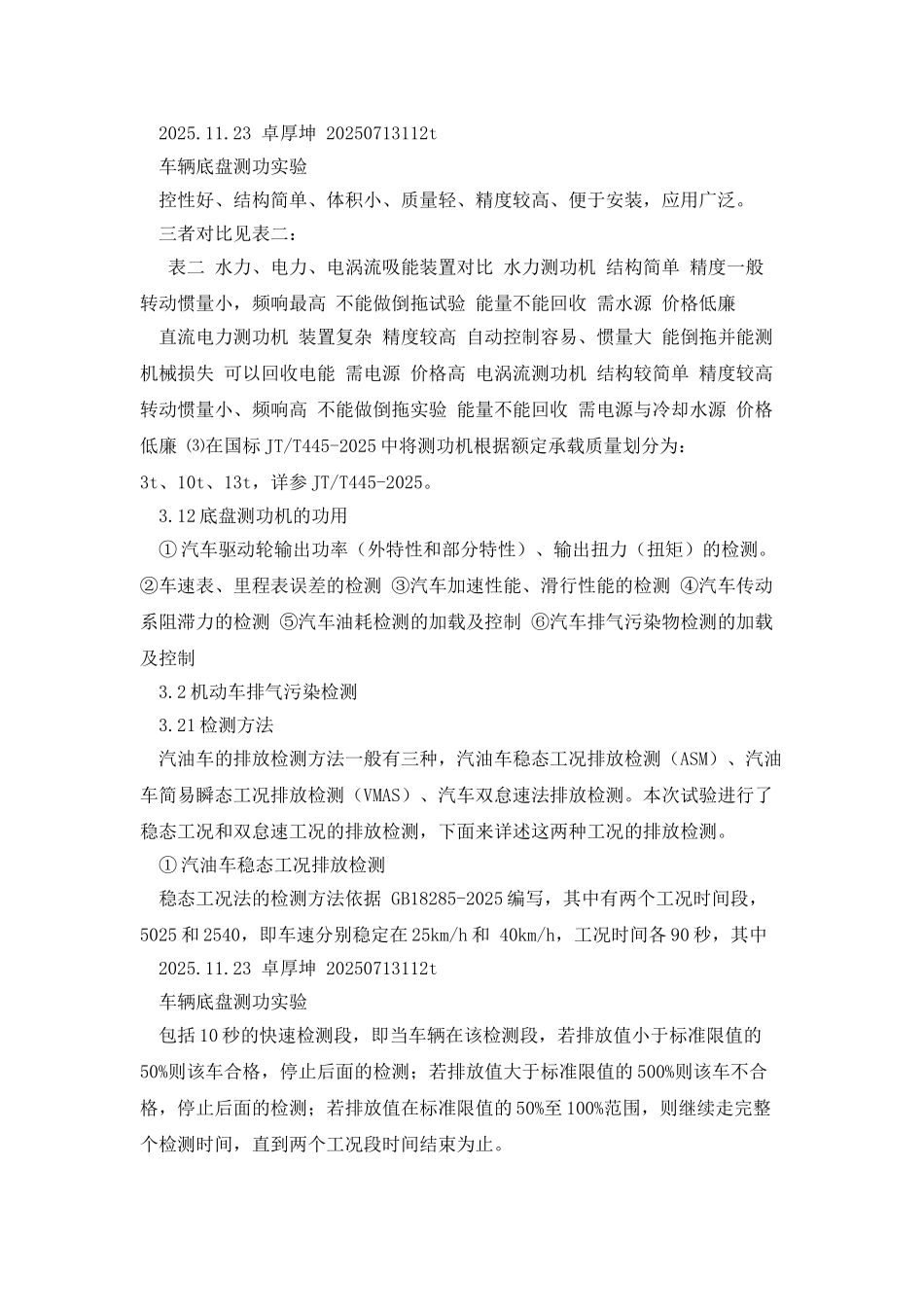

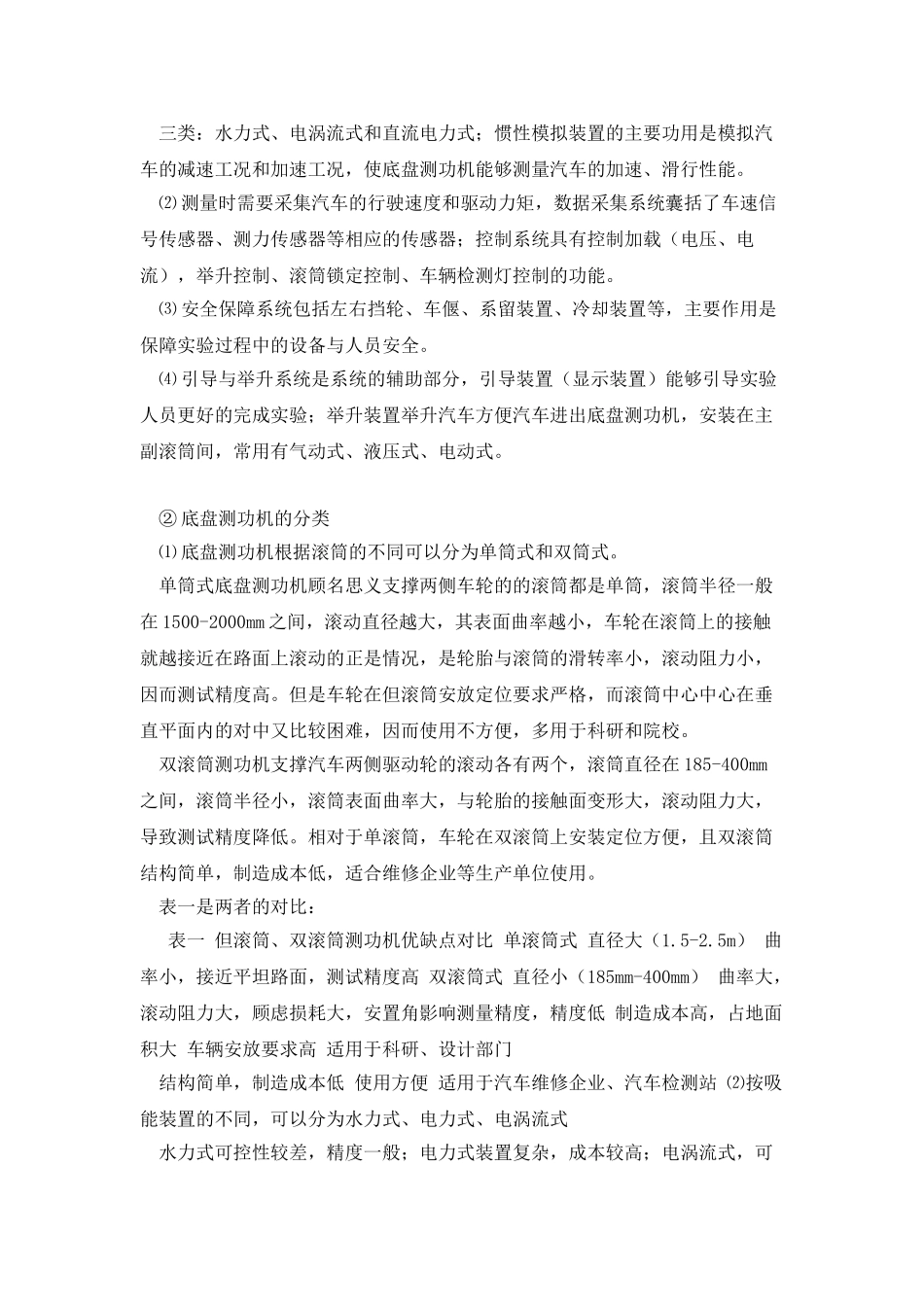

底盘测功试验分析报告车辆底盘测功实验 底盘测功实验报告 1.实验目的 ① 了解底盘测功机的监测原理。 ②熟悉汽车底盘测功机的检测功能。 ③掌握底盘测功机的操作方法。 ④ 利用底盘测功机进行加速、滑行、排放检测实验。 2.实验仪器和器材 汽车底盘测功机（CDM-300），汽车工况排放检测仪器（CDM-300ASM，成都弥荣），排气分析仪（南华 NHA-503）。 3.实验原理 3.1 底盘测功机 底盘测功机是一种不解体检验汽车性能的检测设备，它是通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性，而且还可以测量多工况排放指标及油耗。同时能方便地进行汽车的加载调试和诊断汽车在负载条件下出现的故障等。由于汽车底盘测功机在试验时能通过控制试验条件，使周围环境影响减至最小，同时通过功率吸收加载装置来模拟道路行驶阻力，控制行驶状况，故能进行符合实际的复杂循环试验，因而得到广泛应用。 3.11 底盘测功机的分类和结构 ① 底盘测功机的基本结构 底盘测功机一般由道路模拟系统、数据采集于控制系统、安全保障系统和引导与举升系统组成。 ⑴ 道路模拟系统主要由滚筒、功率吸能装置（加载装置）和惯性模拟装置组成。滚筒又分为主滚筒和从滚筒之分，通过滚筒的连续转动来模拟连续移动的路面；功率吸能装置的主要作用是吸收并测量驱动轮上的功率。常见的吸能装置有 2025.11.23 卓厚坤 20250713112t 车辆底盘测功实验 三类：水力式、电涡流式和直流电力式；惯性模拟装置的主要功用是模拟汽车的减速工况和加速工况，使底盘测功机能够测量汽车的加速、滑行性能。 ⑵ 测量时需要采集汽车的行驶速度和驱动力矩，数据采集系统囊括了车速信号传感器、测力传感器等相应的传感器；控制系统具有控制加载（电压、电流），举升控制、滚筒锁定控制、车辆检测灯控制的功能。 ⑶ 安全保障系统包括左右挡轮、车偃、系留装置、冷却装置等，主要作用是保障实验过程中的设备与人员安全。 ⑷ 引导与举升系统是系统的辅助部分，引导装置（显示装置）能够引导实验人员更好的完成实验；举升装置举升汽车方便汽车进出底盘测功机，安装在主副滚筒间，常用有气动式、液压式、电动式。 ② 底盘测功机的分类 ⑴ 底盘测功机根据滚筒的不同可以分为单筒式和双筒式。 单筒式底盘测功机顾名思义支撑两侧车轮的的滚筒都是单筒，滚筒半径一般在 1500-2000mm 之间，滚动直径越大，其表面曲率越小，车轮在滚筒上的接触就越接近在路面上滚...
