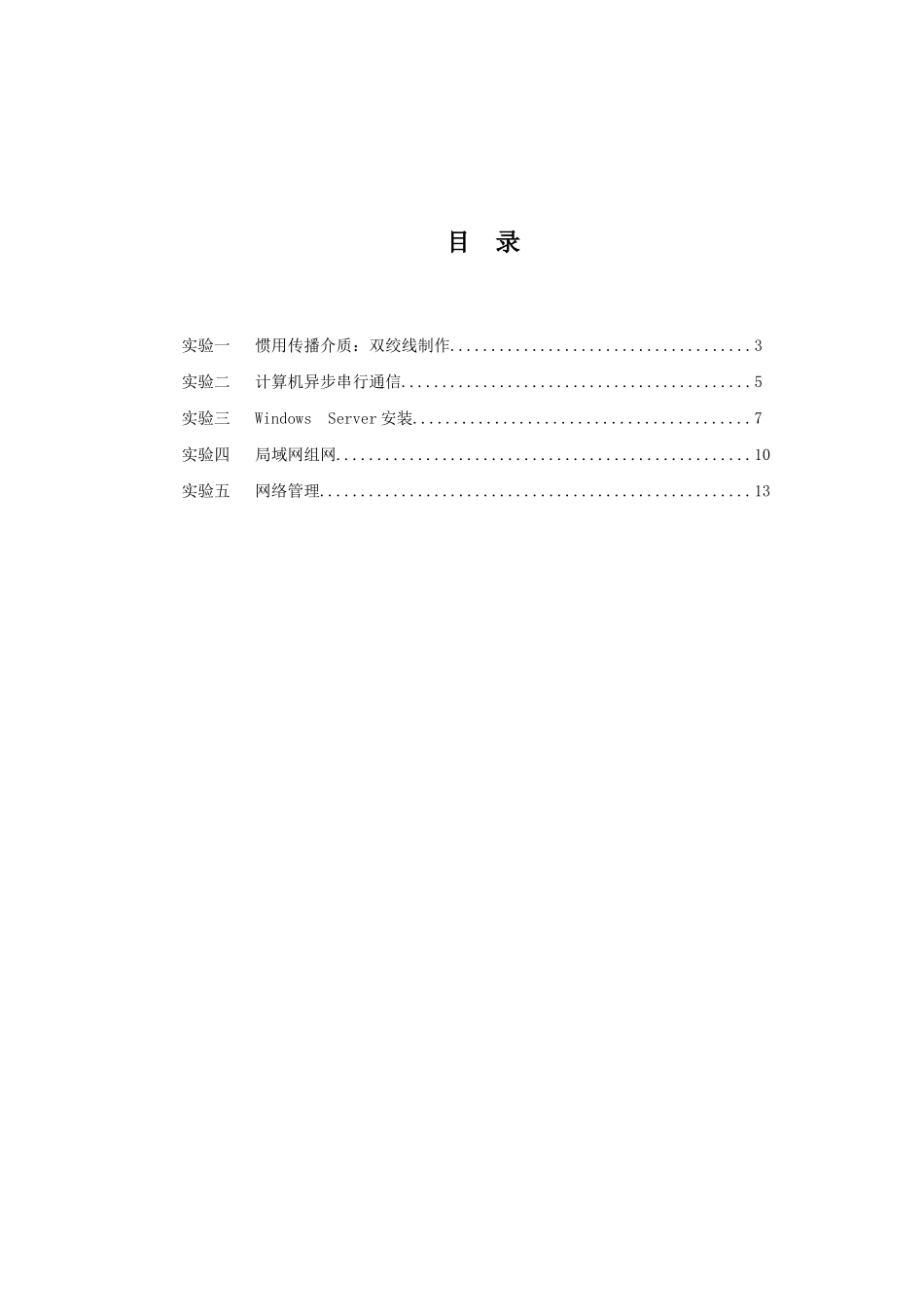

《数据通信与计算机网络》实验指引书王仕奎 编安徽师范大学物理与电子信息学院.2目 录实验一 惯用传播介质：双绞线制作.....................................3实验二 计算机异步串行通信...........................................5实验三 Windows Server 安装.........................................7实验四 局域网组网...................................................10实验五 网络管理.....................................................13实验一 惯用传播介质：双绞线制作【目规定】1、理解非屏蔽双绞线制作有关原则。2、掌握在各种应用环境下非屏蔽双绞线作用与制作。 3、掌握网线线缆测试仪使用。【实验设备】压线钳、测线仪、双绞线、RJ-45 水晶头。 【实验内容】一、知识预习 1、惯用物理传播介质有：双绞线、同轴电缆、光纤等。双绞线可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。当前，局域网普通使用非屏蔽双绞线作为布线传播介质进行组网。UTP 双绞线由 8 根不同颜色线提成 4 对绞合在一起，成对扭绞作用是尽量减少电磁辐射与外部电磁干扰影响。在 EIA/TIA 568 原则中，规定了两种双绞线线序 568A 与 568B，如下图所示：两种原则线序如下：EIA/TIA 568A 原则：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 （从左起） EIA/TIA 568B 原则：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 （从左起） 2、网线制作办法有两种： 直通线 ：双绞线两边都根据 EIAT/TIA 568B 原则连接水晶头。 交叉线 ：双绞线一边是根据 EIAT/TIA 568A 原则连接，另一边根据 EIT/TIA 568B 原则连接水晶头。 直通线和交叉线应用规则为：不同类型设备间连接使用直通线，同类型设备间连接使用交叉线。例：计算机与互换机、互换机与路由器间连接使用直通线，而计算机与计算机、互换机与互换机间连接则要使用交叉线。 二、直通线制作环节： 1、先用双绞线剥线器将双绞线外皮除去 3 厘米左右，如下图。 2、将裸露双绞线中橙色对线拨向自己左方，棕色对线拨向右方向，绿色对线拨向前方，蓝色对线拨向后方，如下图所示。 左：橙 前：绿 后：蓝 右：棕。小心剥开每一对线，按 EIA ／ TIA 568B 原则 ( 白橙－橙－白绿－蓝－白蓝－绿－白棕－棕 ) 排列好。需要特别提示是， 绿色条线必要跨越蓝色对线 。这里最容易出错地方就是将白绿线与绿线相邻放在一起，这样会导致串扰，使传播效率减少...
