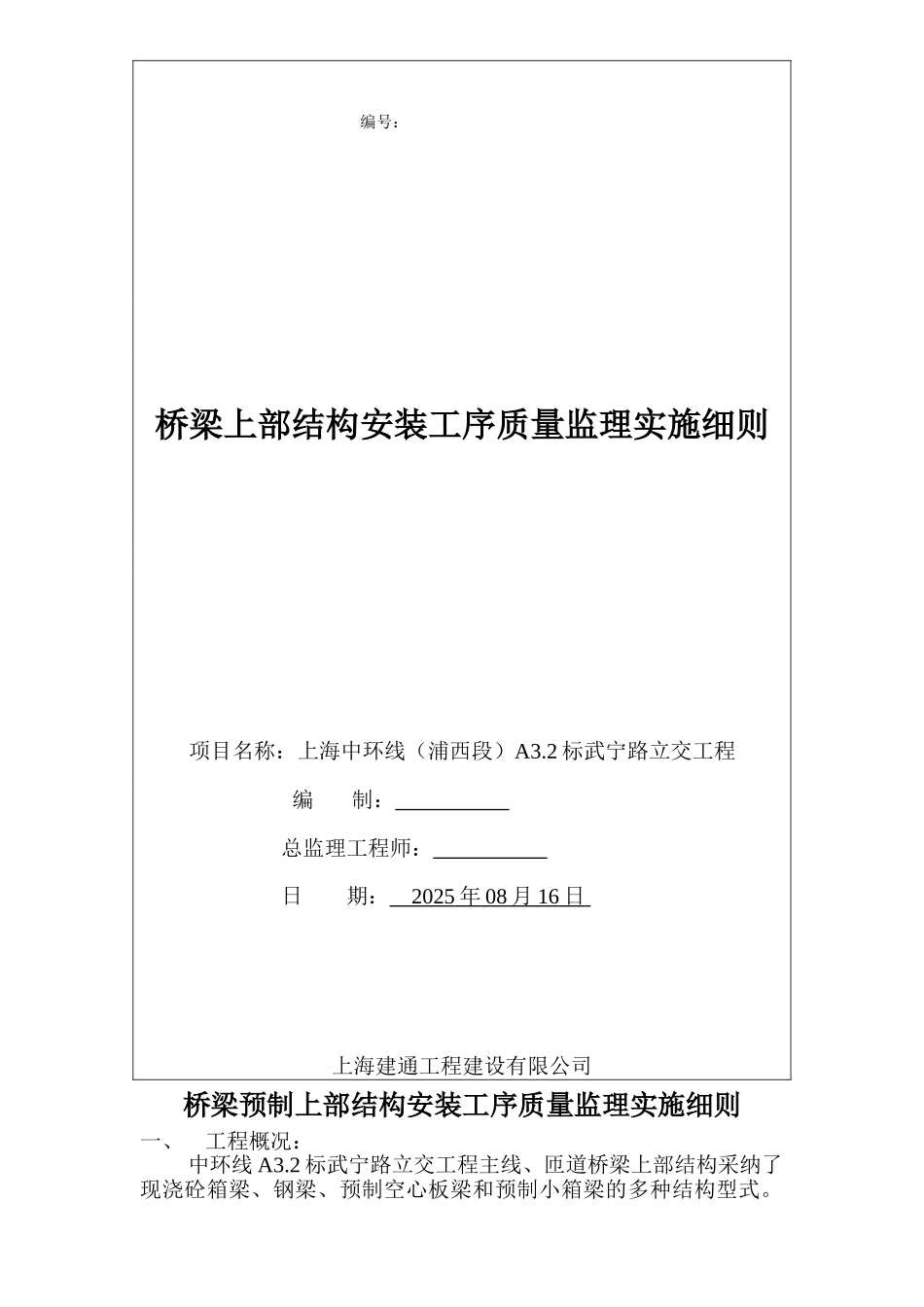

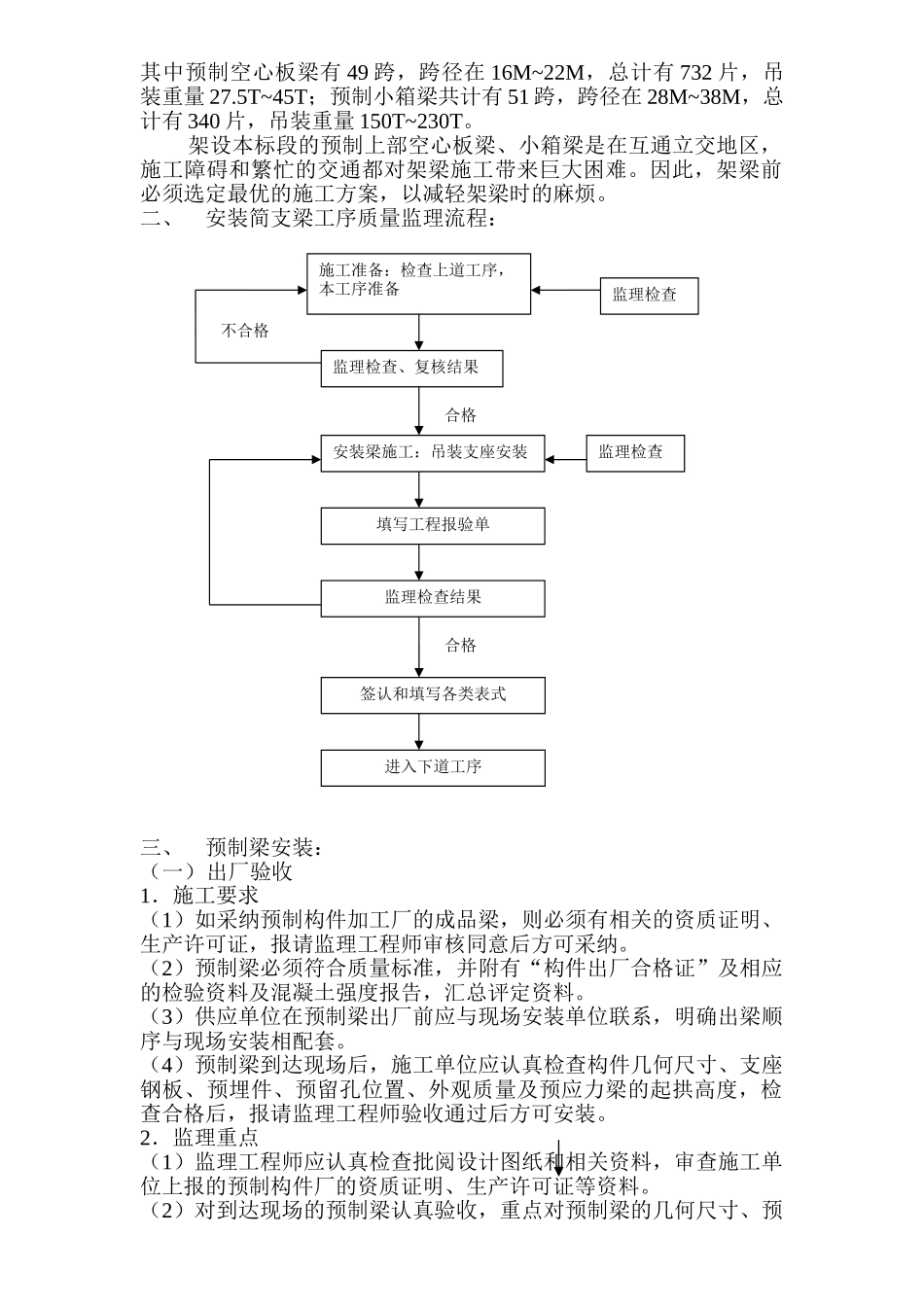

编号：桥梁上部结构安装工序质量监理实施细则项目名称：上海中环线（浦西段）A3.2 标武宁路立交工程编 制： 总监理工程师： 日 期： 2025 年 08 月 16 日 上海建通工程建设有限公司桥梁预制上部结构安装工序质量监理实施细则一、工程概况：中环线 A3.2 标武宁路立交工程主线、匝道桥梁上部结构采纳了现浇砼箱梁、钢梁、预制空心板梁和预制小箱梁的多种结构型式。其中预制空心板梁有 49 跨，跨径在 16M~22M，总计有 732 片，吊装重量 27.5T~45T；预制小箱梁共计有 51 跨，跨径在 28M~38M，总计有 340 片，吊装重量 150T~230T。架设本标段的预制上部空心板梁、小箱梁是在互通立交地区，施工障碍和繁忙的交通都对架梁施工带来巨大困难。因此，架梁前必须选定最优的施工方案，以减轻架梁时的麻烦。二、安装简支梁工序质量监理流程：三、预制梁安装：（一）出厂验收1．施工要求（1）如采纳预制构件加工厂的成品梁，则必须有相关的资质证明、生产许可证，报请监理工程师审核同意后方可采纳。（2）预制梁必须符合质量标准，并附有“构件出厂合格证”及相应的检验资料及混凝土强度报告，汇总评定资料。（3）供应单位在预制梁出厂前应与现场安装单位联系，明确出梁顺序与现场安装相配套。（4）预制梁到达现场后，施工单位应认真检查构件几何尺寸、支座钢板、预埋件、预留孔位置、外观质量及预应力梁的起拱高度，检查合格后，报请监理工程师验收通过后方可安装。2．监理重点（1）监理工程师应认真检查批阅设计图纸和相关资料，审查施工单位上报的预制构件厂的资质证明、生产许可证等资料。（2）对到达现场的预制梁认真验收，重点对预制梁的几何尺寸、预施工准备：检查上道工序，本工序准备监理检查监理检查、复核结果不合格合格安装梁施工：吊装支座安装填写工程报验单监理检查结果签认和填写各类表式合格进入下道工序监理检查埋件、预留孔位置、外观质量及预应力梁的起拱高度，验收合格，方可允许安装。（二）安装前检验1．施工要求（1）根据设计规定和现场施工条件，现场踏勘（地下管线、空中线缆），因地制宜地选择施工方法及安装、运输机械，编制运梁、安装方案，必要时编制管线保护方案，报请监理工程师审核。（2）根据实施方案要求，配备满足施工要求的合格机具设备，操作工人应持证上岗（如起重工等）。（3）对大型构件移运时，应满足下列要求：1）使用起重机吊移构件时，应使起重机有足够的安全系数，保持稳定，并尽可能吊...
