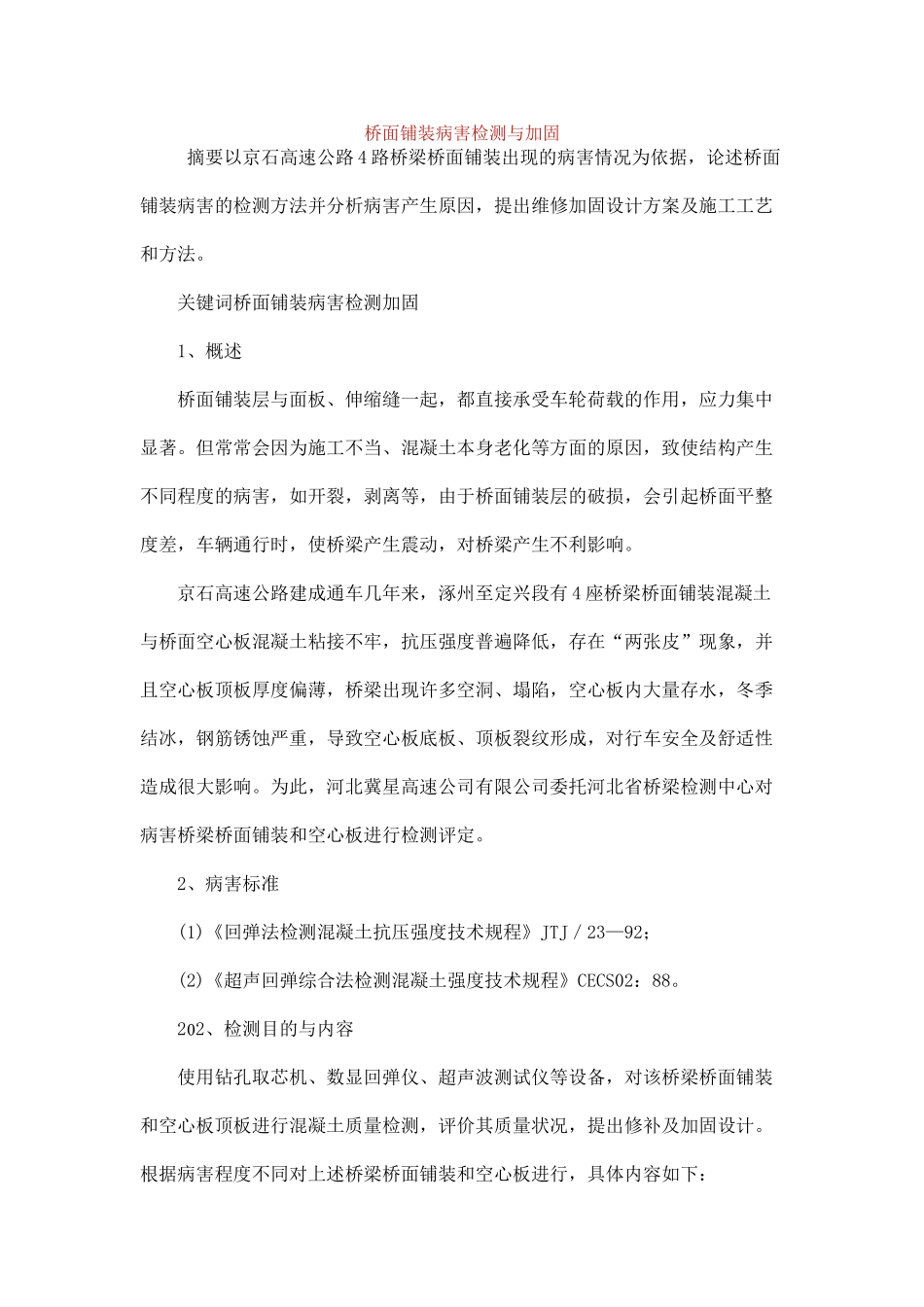

桥面铺装病害检测与加固摘要以京石高速公路 4 路桥梁桥面铺装出现的病害情况为依据，论述桥面铺装病害的检测方法并分析病害产生原因，提出维修加固设计方案及施工工艺和方法。 关键词桥面铺装病害检测加固 1、概述 桥面铺装层与面板、伸缩缝一起，都直接承受车轮荷载的作用，应力集中显著。但常常会因为施工不当、混凝土本身老化等方面的原因，致使结构产生不同程度的病害，如开裂，剥离等，由于桥面铺装层的破损，会引起桥面平整度差，车辆通行时，使桥梁产生震动，对桥梁产生不利影响。 京石高速公路建成通车几年来，涿州至定兴段有 4 座桥梁桥面铺装混凝土与桥面空心板混凝土粘接不牢，抗压强度普遍降低，存在“两张皮”现象，并且空心板顶板厚度偏薄，桥梁出现许多空洞、塌陷，空心板内大量存水，冬季结冰，钢筋锈蚀严重，导致空心板底板、顶板裂纹形成，对行车安全及舒适性造成很大影响。为此，河北冀星高速公司有限公司委托河北省桥梁检测中心对病害桥梁桥面铺装和空心板进行检测评定。 2、病害标准 (1)《回弹法检测混凝土抗压强度技术规程》JTJ／23—92； (2)《超声回弹综合法检测混凝土强度技术规程》CECS02：88。 2 2 、检测目的与内容 使用钻孔取芯机、数显回弹仪、超声波测试仪等设备，对该桥梁桥面铺装和空心板顶板进行混凝土质量检测，评价其质量状况，提出修补及加固设计。根据病害程度不同对上述桥梁桥面铺装和空心板进行，具体内容如下： (1)确定检测断面及测区： (2)对桥面铺装钻孔取芯进行强度检测，并推断铺装与梁板间是否存在结合面； (3)用超声仪和回弹仪检测桥面铺装层和空心板顶板强度； (4)采纳超声回弹综合法对点位间铺装混凝土整体进行测试； (5)用超声仪检测空心板顶板的厚度。 2 3 、检测原理 2 3 1 、回弹法测定混凝土强度的大原理 回弹法是用一个弹簧驱动的重锤，通过弹击杆，弹击混凝土表面，测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，来推定混凝土强度的一种方法。回弹值通过重锤在弹击混凝土前后的能量变化，反映混凝土的弹性性能和塑性性能。回弹法测区混凝土换算值可采纳测区平均回弹值及平均炭化深度值查表取得，超声回弹综合法是指采纳回弹仪测取测区混凝土回弹值和用超声仪测取混凝土声速值，采纳经验公式推定混凝土的强度值。 2 3 2 、超声法测定混凝土强度的原理 应用超声仪检测混凝土，采纳能量转换的方法，即将电能通过压电换能器转...
