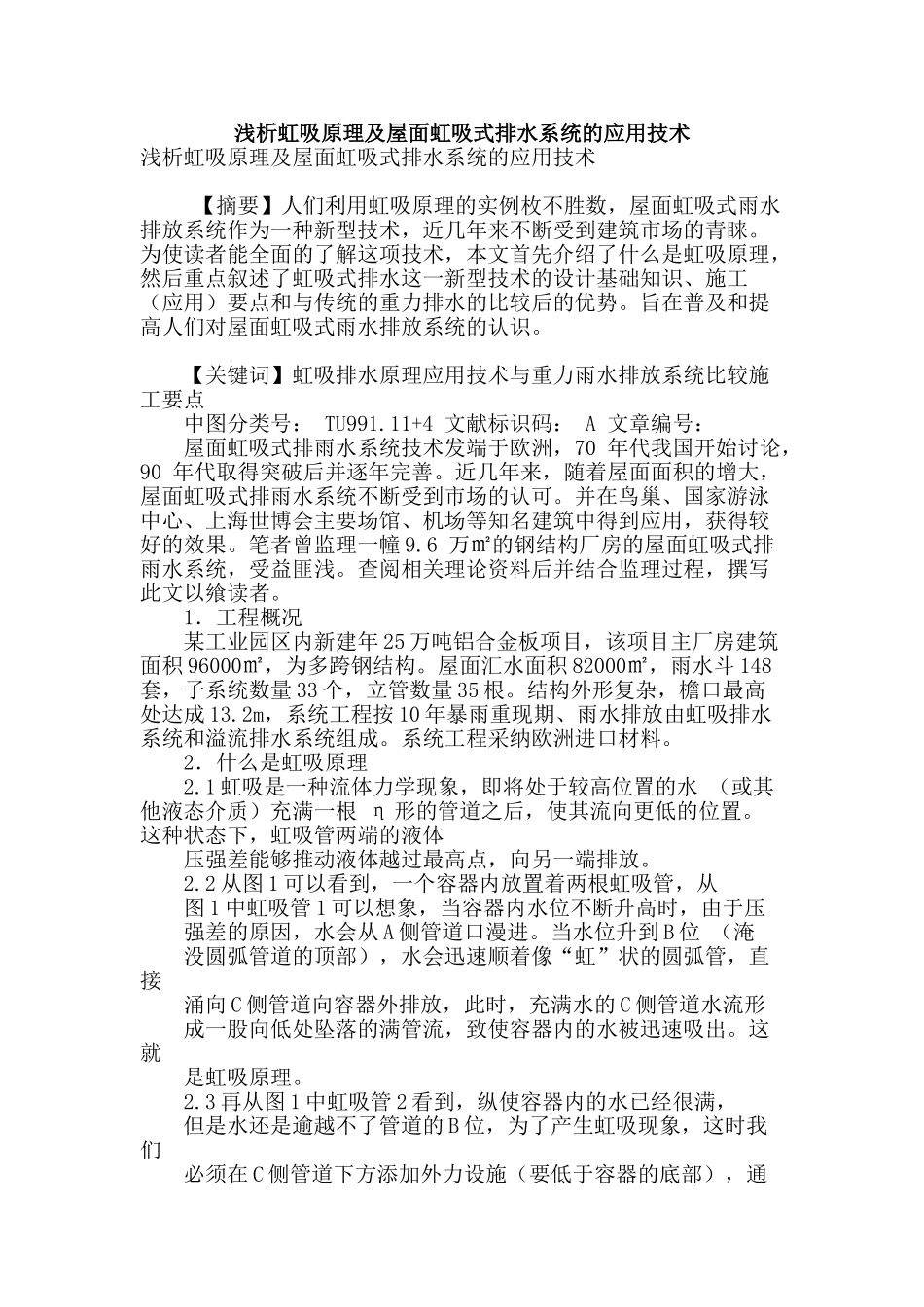

浅析虹吸原理及屋面虹吸式排水系统的应用技术浅析虹吸原理及屋面虹吸式排水系统的应用技术 【摘要】人们利用虹吸原理的实例枚不胜数，屋面虹吸式雨水排放系统作为一种新型技术，近几年来不断受到建筑市场的青睐。为使读者能全面的了解这项技术，本文首先介绍了什么是虹吸原理，然后重点叙述了虹吸式排水这一新型技术的设计基础知识、施工（应用）要点和与传统的重力排水的比较后的优势。旨在普及和提高人们对屋面虹吸式雨水排放系统的认识。 【关键词】虹吸排水原理应用技术与重力雨水排放系统比较施工要点 中图分类号： TU991.11+4 文献标识码： A 文章编号： 屋面虹吸式排雨水系统技术发端于欧洲，70 年代我国开始讨论，90 年代取得突破后并逐年完善。近几年来，随着屋面面积的增大，屋面虹吸式排雨水系统不断受到市场的认可。并在鸟巢、国家游泳中心、上海世博会主要场馆、机场等知名建筑中得到应用，获得较好的效果。笔者曾监理一幢 9.6 万㎡的钢结构厂房的屋面虹吸式排雨水系统，受益匪浅。查阅相关理论资料后并结合监理过程，撰写此文以飨读者。 1．工程概况 某工业园区内新建年 25 万吨铝合金板项目，该项目主厂房建筑面积 96000㎡，为多跨钢结构。屋面汇水面积 82000㎡，雨水斗 148套，子系统数量 33 个，立管数量 35 根。结构外形复杂，檐口最高处达成 13.2m，系统工程按 10 年暴雨重现期、雨水排放由虹吸排水系统和溢流排水系统组成。系统工程采纳欧洲进口材料。 2．什么是虹吸原理 2.1 虹吸是一种流体力学现象，即将处于较高位置的水 （或其他液态介质）充满一根 η 形的管道之后，使其流向更低的位置。这种状态下，虹吸管两端的液体 压强差能够推动液体越过最高点，向另一端排放。 2.2 从图 1 可以看到，一个容器内放置着两根虹吸管，从 图 1 中虹吸管 1 可以想象，当容器内水位不断升高时，由于压 强差的原因，水会从 A 侧管道口漫进。当水位升到 B 位 （淹 没圆弧管道的顶部），水会迅速顺着像“虹”状的圆弧管，直接 涌向 C 侧管道向容器外排放，此时，充满水的 C 侧管道水流形 成一股向低处坠落的满管流，致使容器内的水被迅速吸出。这就 是虹吸原理。 2.3 再从图 1 中虹吸管 2 看到，纵使容器内的水已经很满， 但是水还是逾越不了管道的 B 位，为了产生虹吸现象，这时我们 必须在 C 侧管道下方添加外力设施（要低于容器的底部），通过外图 1 虹吸原理示意...
