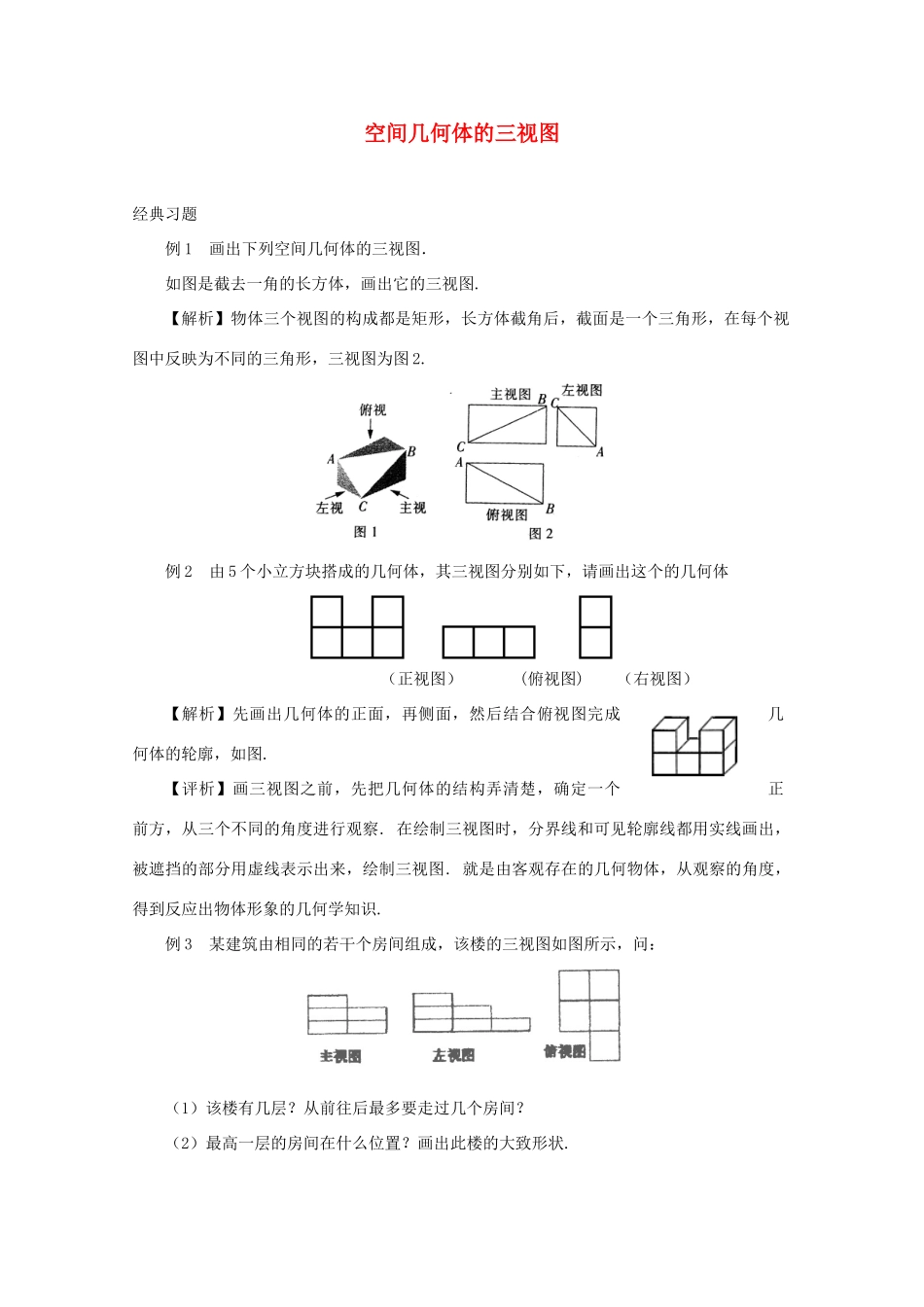

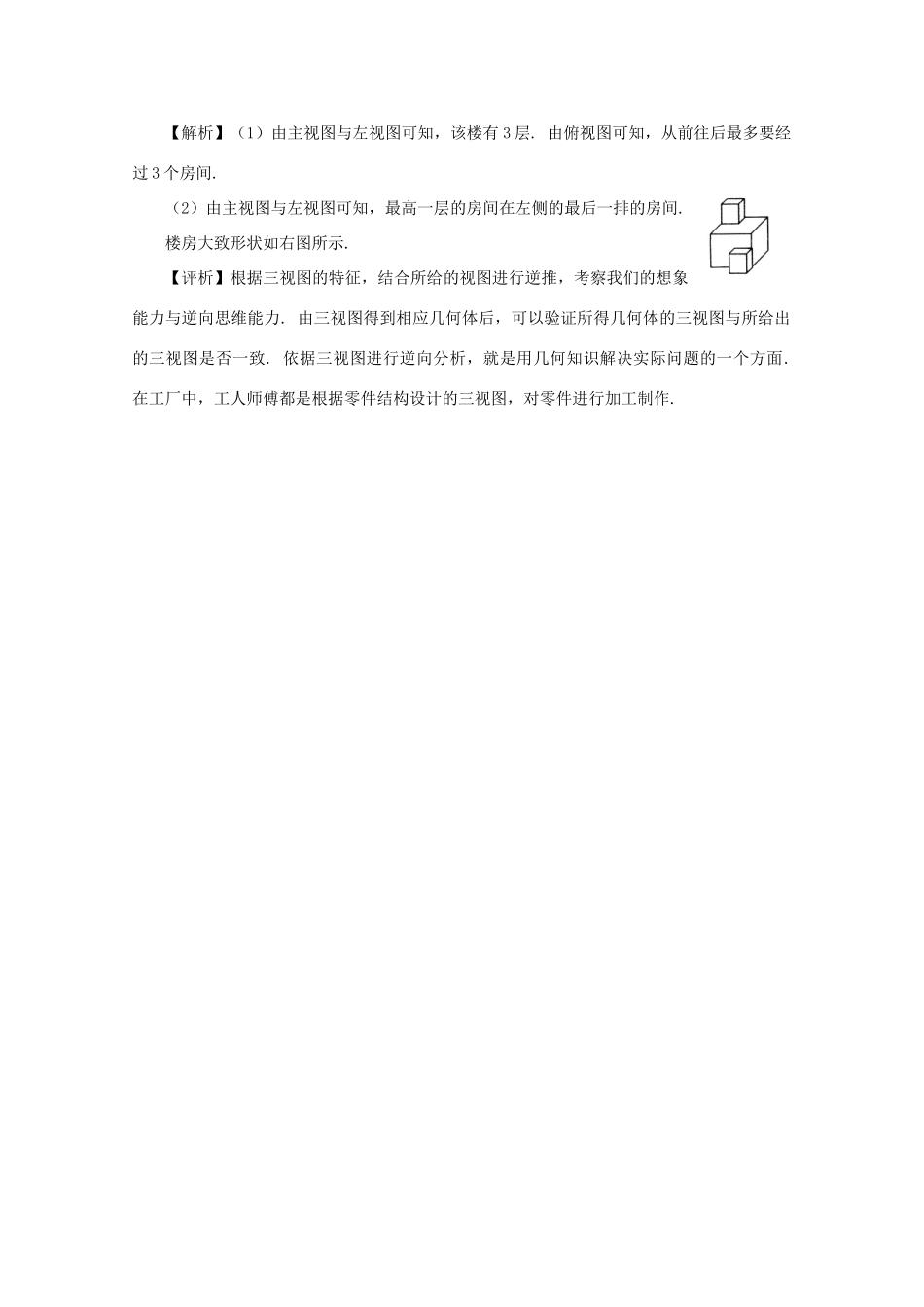

空间几何体的三视图经典习题例 1 画出下列空间几何体的三视图．如图是截去一角的长方体，画出它的三视图.【解析】物体三个视图的构成都是矩形，长方体截角后，截面是一个三角形，在每个视图中反映为不同的三角形，三视图为图 2.例 2 由 5 个小立方块搭成的几何体，其三视图分别如下，请画出这个的几何体 （正视图） (俯视图) （右视图）【解析】先画出几何体的正面，再侧面，然后结合俯视图完成几何体的轮廓，如图.【评析】画三视图之前，先把几何体的结构弄清楚，确定一个正前方，从三个不同的角度进行观察. 在绘制三视图时，分界线和可见轮廓线都用实线画出，被遮挡的部分用虚线表示出来，绘制三视图. 就是由客观存在的几何物体，从观察的角度，得到反应出物体形象的几何学知识.例 3 某建筑由相同的若干个房间组成，该楼的三视图如图所示，问：（1）该楼有几层？从前往后最多要走过几个房间？（2）最高一层的房间在什么位置？画出此楼的大致形状.【解析】（1）由主视图与左视图可知，该楼有 3 层. 由俯视图可知，从前往后最多要经过 3 个房间.（2）由主视图与左视图可知，最高一层的房间在左侧的最后一排的房间. 楼房大致形状如右图所示.【评析】根据三视图的特征，结合所给的视图进行逆推，考察我们的想象能力与逆向思维能力. 由三视图得到相应几何体后，可以验证所得几何体的三视图与所给出的三视图是否一致. 依据三视图进行逆向分析，就是用几何知识解决实际问题的一个方面. 在工厂中，工人师傅都是根据零件结构设计的三视图，对零件进行加工制作.
