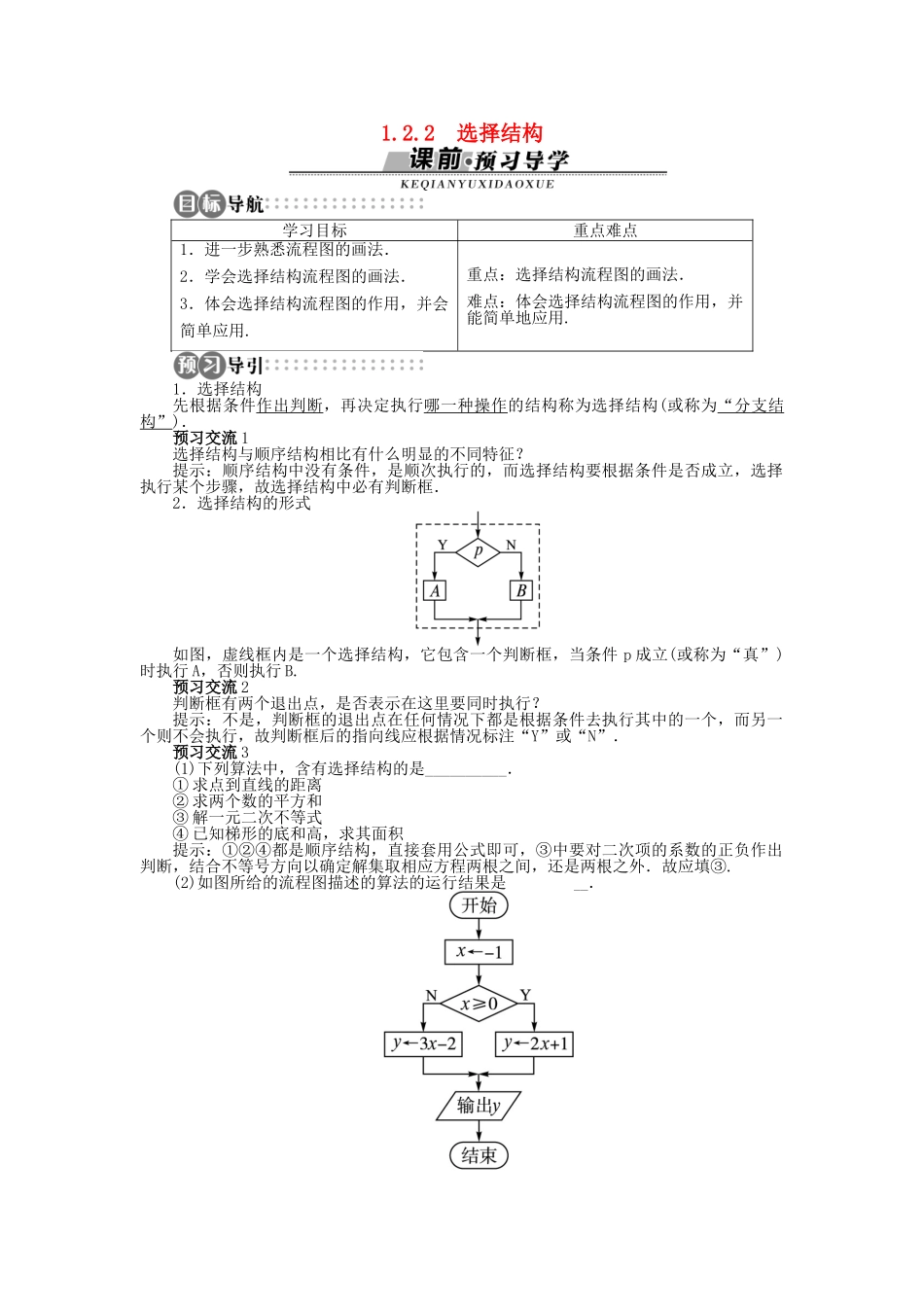

1.2.2 选择结构学习目标重点难点1．进一步熟悉流程图的画法．2．学会选择结构流程图的画法．3．体会选择结构流程图的作用，并会简单应用.重点：选择结构流程图的画法．难点：体会选择结构流程图的作用，并能简单地应用.1．选择结构先根据条件作出判断，再决定执行哪一种操作的结构称为选择结构(或称为“分支结构”)．预习交流 1选择结构与顺序结构相比有什么明显的不同特征？提示：顺序结构中没有条件，是顺次执行的，而选择结构要根据条件是否成立，选择执行某个步骤，故选择结构中必有判断框．2．选择结构的形式如图，虚线框内是一个选择结构，它包含一个判断框，当条件 p 成立(或称为“真”)时执行 A，否则执行 B.预习交流 2判断框有两个退出点，是否表示在这里要同时执行？提示：不是，判断框的退出点在任何情况下都是根据条件去执行其中的一个，而另一个则不会执行，故判断框后的指向线应根据情况标注“Y”或“N”．预习交流 3(1)下列算法中，含有选择结构的是__________．① 求点到直线的距离② 求两个数的平方和③ 解一元二次不等式④ 已知梯形的底和高，求其面积提示：①②④都是顺序结构，直接套用公式即可，③中要对二次项的系数的正负作出判断，结合不等号方向以确定解集取相应方程两根之间，还是两根之外．故应填③.(2)如图所给的流程图描述的算法的运行结果是__________．提示：x＝－1＜0，代入 y＝3x－2，得 y＝3×(－1)－2＝－5.一、简单选择结构流程图的设计从键盘上输入一个数，输出它的绝对值．试写出满足该条件的算法，并画出流程图．思路分析：设计流程图时，要根据输入的数的正负性，从而决定输出的值是原数本身还是其相反数．解：算法如下：S1 输入 x；S2 判断 x 是否为非负数．若 x 为非负数，则输出 x；否则，输出－x；S3 结束算法．流程图如图所示．1．如图是给定两个数 a，b(a≠b)，输出较大的一个数的一个流程图，在判断框中应填__________．答案：a＞b解析：输出较大的数，即若 a＞b，则输出 a；否则，输出 b.2．如图，若输入的 x 的值为 3，则输出的 y 的值为__________．答案：3解析：由流程图可知y＝当 x＝3 时，y＝2×3－3＝3.大部分流程图的流程是按自上而下的顺序进行．但当遇到根据条件作出判断，然后再决定执行哪一个步骤的问题时，必须使用选择结构．选择结构一般有一个入口、两个出口，算法的流程根据条件是否成立有不同的流向，故选择结构看似有两个出口，而实际执行时...
