电力电缆绝缘试验报告

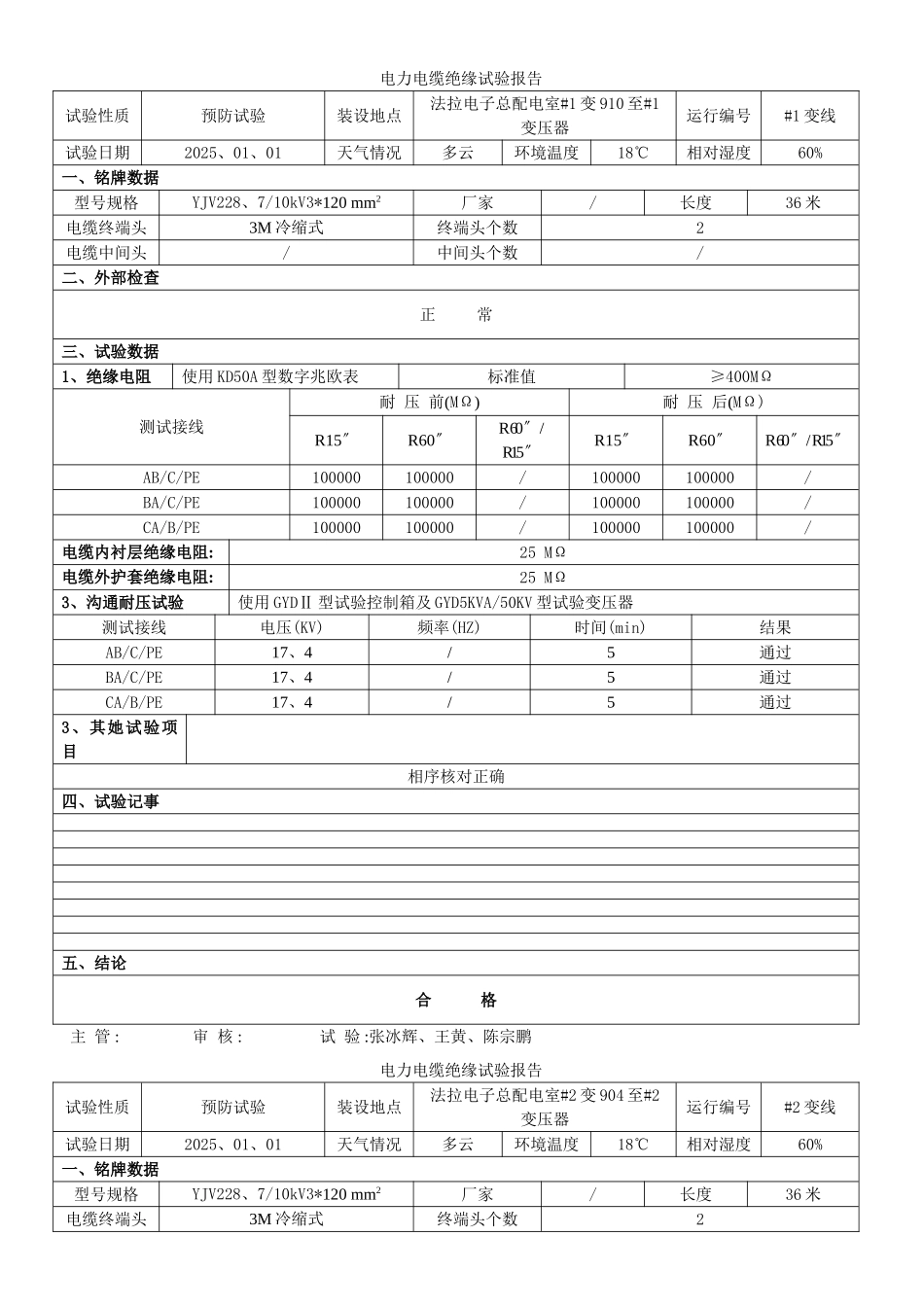

电力电缆绝缘试验报告试验性质预防试验装设地点法拉电子总配电室#1 变 910 至#1变压器运行编号#1 变线试验日期2025、01、01天气情况多云环境温度18℃相对湿度60%一、铭牌数据型号规格YJV228、7/10kV3*120 mm2厂家/长度36 米电缆终端头3M 冷缩式终端头个数2电缆中间头/中间头个数/二、外部检查正 常三、试验数据1、绝缘电阻使用 KD50A 型数字兆欧表标准值≥400MΩ测试接线耐 压 前(MΩ)耐 压 后(MΩ)R15〞R60〞R60〞/ R15〞R15〞R60〞R60〞/ R15〞AB/C/PE100000100000/100000100000/BA/C/PE100000100000/100000100000/CA/B/PE100000100000/100000100000/电缆内衬层绝缘电阻:25 MΩ电缆外护套绝缘电阻:25 MΩ3、沟通耐压试验使用 GYDⅡ 型试验控制箱及 GYD5KVA/50KV 型试验变压器测试接线电压(KV)频率(HZ)时间(min)结果AB/C/PE17、4/5通过BA/C/PE17、4/5通过CA/B/PE17、4/5通过3、其她试验项目相序核对正确四、试验记事五、结论合 格主 管 : 审 核 : 试 验 :张冰辉、王黄、陈宗鹏电力电缆绝缘试验报告试验性质预防试验装设地点法拉电子总配电室#2 变 904 至#2变压器运行编号#2 变线试验日期2025、01、01天气情况多云环境温度18℃相对湿度60%一、铭牌数据型号规格YJV228、7/10kV3*120 mm2厂家/长度36 米电缆终端头3M 冷缩式终端头个数2电缆中间头/中间头个数/二、外部检查正 常三、试验数据1、绝缘电阻使用 KD50A 型数字兆欧表标准值≥400MΩ测试接线耐 压 前(MΩ)耐 压 后(MΩ)R15〞R60〞R60〞/ R15〞R15〞R60〞R60〞/ R15〞AB/C/PE100000100000/100000100000/BA/C/PE100000100000/100000100000/CA/B/PE100000100000/100000100000/电缆内衬层绝缘电阻:25 MΩ电缆外护套绝缘电阻:25 MΩ3、沟通耐压试验使用 GYDⅡ 型试验控制箱及 GYD5KVA/50KV 型试验变压器测试接线电压(KV)频率(HZ)时间(min)结果AB/C/PE17、4/5通过BA/C/PE17、4/5通过CA/B/PE17、4/5通过3、其她试验项目相序核对正确四、试验记事五、结论合 格主 管 : 审 核 : 试 验 :张冰辉、王黄、陈宗鹏电力电缆绝缘试验报告试验性质预防试验装设地点法拉电子总配电室#3 变 903 至#3变压器运行编号#3 变线试验日期2025、01、01天气情况多云环境温度18℃相对湿度60%一、铭牌数据型号规格YJV228、7/10kV3*120 mm2厂家/长度43 米电缆终端头3M 冷缩式终端头个数2电缆中间头/中间头个数/二、外部检查正 常三、试验数据1、绝缘电...
