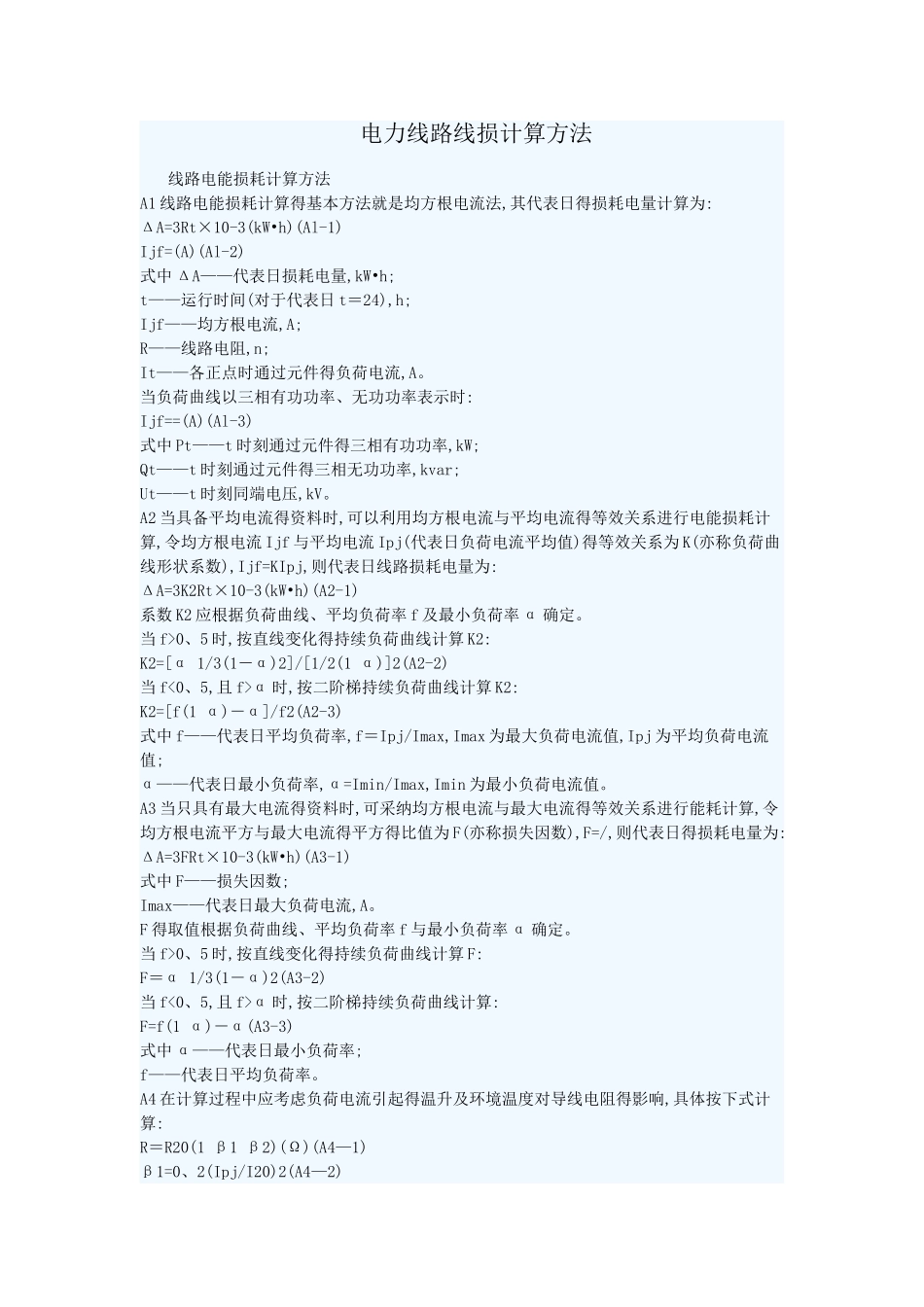

电力线路线损计算方法

电力线路线损计算方法线路电能损耗计算方法A1 线路电能损耗计算得基本方法就是均方根电流法,其代表日得损耗电量计算为:ΔA=3Rt×10-3(kW•h)(Al-1)Ijf=(A)(Al-2)式中 ΔA——代表日损耗电量,kW•h;t——运行时间(对于代表日 t＝24),h;Ijf——均方根电流,A;R——线路电阻,n;It——各正点时通过元件得负荷电流,A。当负荷曲线以三相有功功率、无功功率表示时:Ijf==(A)(Al-3)式中 Pt——t 时刻通过元件得三相有功功率,kW;Qt——t 时刻通过元件得三相无功功率,kvar;Ut——t 时刻同端电压,kV。A2 当具备平均电流得资料时,可以利用均方根电流与平均电流得等效关系进行电能损耗计算,令均方根电流 Ijf 与平均电流 Ipj(代表日负荷电流平均值)得等效关系为 K(亦称负荷曲线形状系数),Ijf=KIpj,则代表日线路损耗电量为:ΔA=3K2Rt×10-3(kW•h)(A2-1)系数 K2 应根据负荷曲线、平均负荷率 f 及最小负荷率 α 确定。当 f>0、5 时,按直线变化得持续负荷曲线计算 K2:K2=[α 1/3(1－α)2]/[1/2(1 α)]2(A2-2)当 f<0、5,且 f>α 时,按二阶梯持续负荷曲线计算 K2:K2=[f(1 α)－α]/f2(A2-3)式中 f——代表日平均负荷率,f＝Ipj/Imax,Imax 为最大负荷电流值,Ipj 为平均负荷电流值;α——代表日最小负荷率,α=Imin/Imax,Imin 为最小负荷电流值。A3 当只具有最大电流得资料时,可采纳均方根电流与最大电流得等效关系进行能耗计算,令均方根电流平方与最大电流得平方得比值为 F(亦称损失因数),F=/,则代表日得损耗电量为:ΔA=3FRt×10-3(kW•h)(A3-1)式中 F——损失因数;Imax——代表日最大负荷电流,A。F 得取值根据负荷曲线、平均负荷率 f 与最小负荷率 α 确定。当 f>0、5 时,按直线变化得持续负荷曲线计算 F:F＝α 1/3(1－α)2(A3-2)当 f<0、5,且 f>α 时,按二阶梯持续负荷曲线计算:F=f(1 α)－α(A3-3)式中 α——代表日最小负荷率;f——代表日平均负荷率。A4 在计算过程中应考虑负荷电流引起得温升及环境温度对导线电阻得影响,具体按下式计算:R＝R20(1 β1 β2)(Ω)(A4—1)β1=0、2(Ipj/I20)2(A4—2)=α(Tpj－20)(A4—3)式中 R20——每相导线在 20℃时得电阻值,可从手册中查得单位长度值,Ωβ1——导线温升对电阻得修正系数;β2——环境温度对电阻得修正系数;I20——环境温度为 20℃时,导线达到容许温度时得容许持续电流,A;其值可通过有关手册查取,如手册给出得就是环境温度为 25℃时得容许值时,I20 应乘以 1、0...
