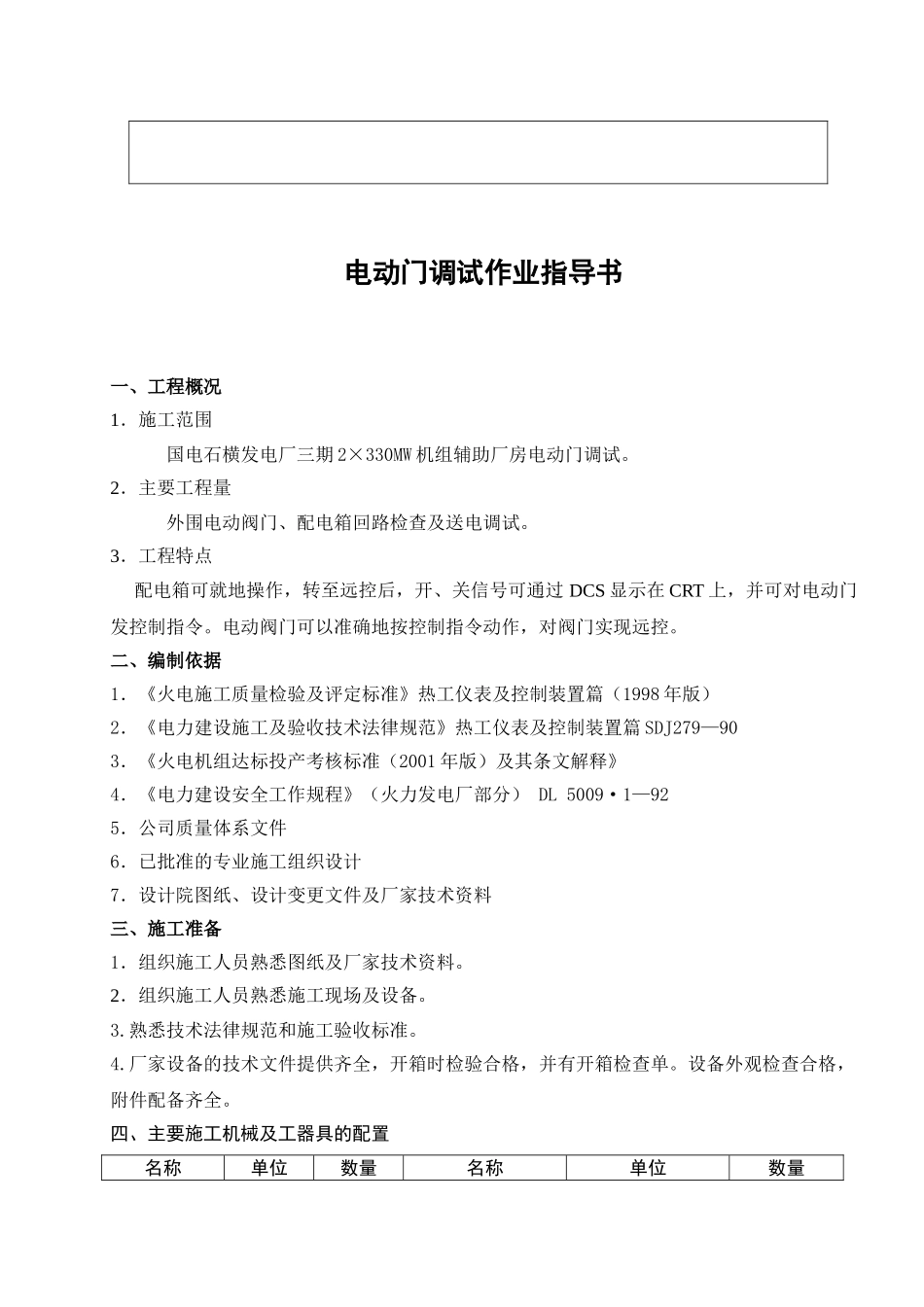

电动门调试作业指导书

版次日期审核修改原因批准国电石横发电厂三期 2×330MW 机组文件编号文件类型作业指导书文件名称电动门调试编写：电动门调试作业指导书一、工程概况1．施工范围国电石横发电厂三期 2×330MW 机组辅助厂房电动门调试。2．主要工程量外围电动阀门、配电箱回路检查及送电调试。3．工程特点 配电箱可就地操作，转至远控后，开、关信号可通过 DCS 显示在 CRT 上，并可对电动门发控制指令。电动阀门可以准确地按控制指令动作，对阀门实现远控。二、编制依据1．《火电施工质量检验及评定标准》热工仪表及控制装置篇（1998 年版）2．《电力建设施工及验收技术法律规范》热工仪表及控制装置篇 SDJ279—903．《火电机组达标投产考核标准（2001 年版）及其条文解释》4．《电力建设安全工作规程》（火力发电厂部分） DL 5009·1—925．公司质量体系文件6．已批准的专业施工组织设计7．设计院图纸、设计变更文件及厂家技术资料三、施工准备1．组织施工人员熟悉图纸及厂家技术资料。2．组织施工人员熟悉施工现场及设备。3.熟悉技术法律规范和施工验收标准。4.厂家设备的技术文件提供齐全，开箱时检验合格，并有开箱检查单。设备外观检查合格，附件配备齐全。四、主要施工机械及工器具的配置名称单位数量名称单位数量通灯副4500V 摇表块2对讲机副2电筒把4电烙铁把4安全带副4试电笔支4万用表块2克丝钳把4平口螺丝刀把4内六角板手支4五、劳动力组织组长 2 名 技术员 1 名 领工 4 名 辅助工 6 名六、施工工序及施工方法1．操作工艺流程图：检查电动阀门→检查配电箱、电动门回路→电缆校对→电动门送电调试2．作业程序方法：2.1 检查电动阀门:2.1.1 核查电动门型号规格是否符合设计要求。2.1.2 检查电动门外观是否完整无缺，接线盒盖和电机盖等处是否严密，铭牌是否完整，清楚。如不合格找有关部门处理解决。2.1.3 检查电动门外观是否合格，附件是否齐全。比较输出轴长度与阀门的开启高度（可大致测量阀杆长度）如后者较长，电动门调试时应打开电动头的上部的端盖。2.1.4 用 500V 摇表测量电机对地绝缘不小于 1 兆欧，用万用表测量三相绕组是否相等，如电阻不相等，应重绕电机线圈。2.1.5 打开电动头盖，观察是否有进水、污垢、锈蚀现象，用螺丝刀试动行程开关，力矩开关，闪光开关触点是否灵活、可靠，并检查机械转动是否灵活。如不符合要求进行检修和更换。2.2 配电箱回路检查:2.2.1 根据原理图用通灯检查配电箱回路。2.2.2...
