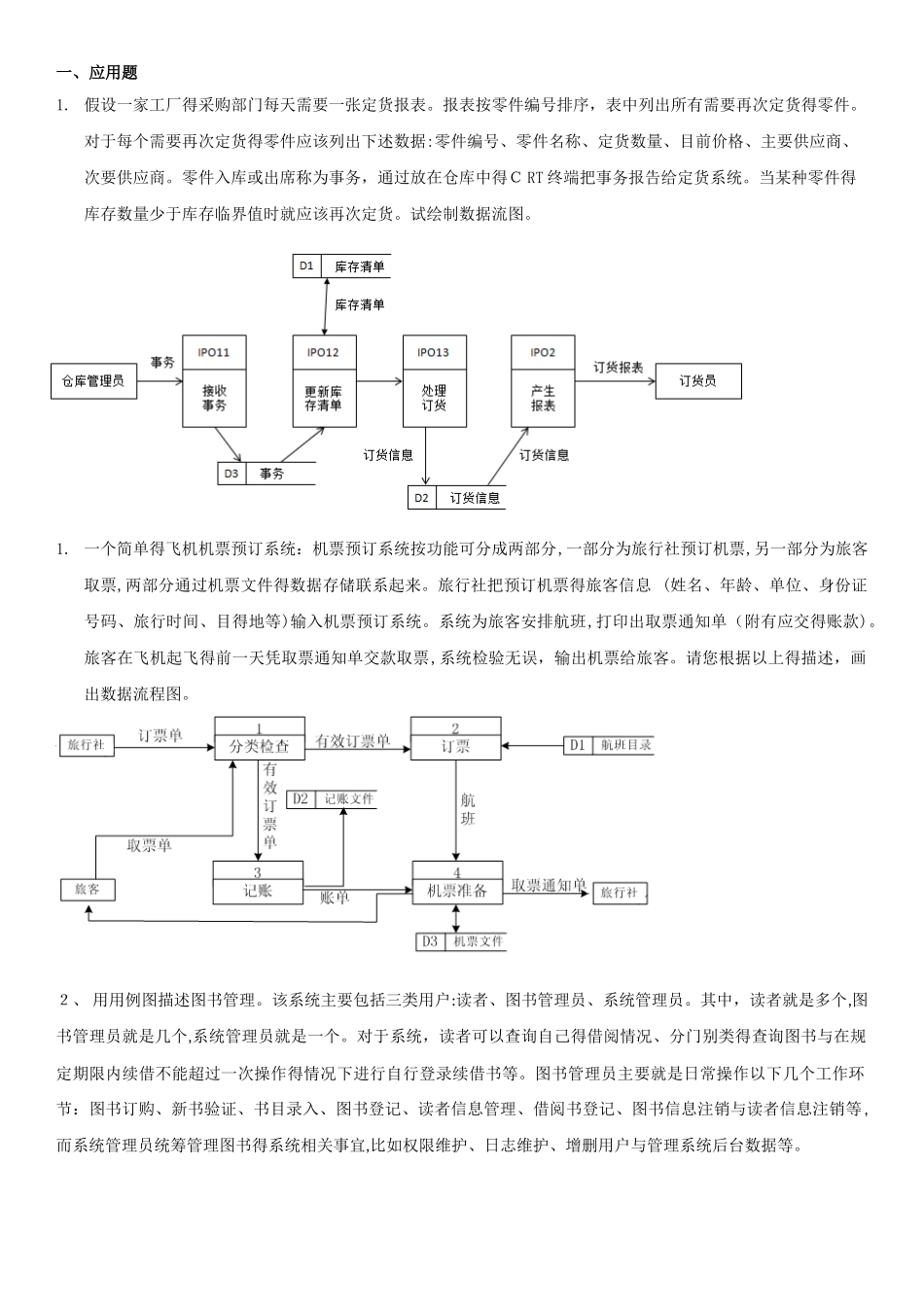

一、应用题1
假设一家工厂得采购部门每天需要一张定货报表
报表按零件编号排序，表中列出所有需要再次定货得零件
对于每个需要再次定货得零件应该列出下述数据:零件编号、零件名称、定货数量、目前价格、主要供应商、次要供应商
零件入库或出席称为事务，通过放在仓库中得Ｃ RT 终端把事务报告给定货系统
当某种零件得库存数量少于库存临界值时就应该再次定货
试绘制数据流图
一个简单得飞机机票预订系统：机票预订系统按功能可分成两部分,一部分为旅行社预订机票,另一部分为旅客取票,两部分通过机票文件得数据存储联系起来
旅行社把预订机票得旅客信息 (姓名、年龄、单位、身份证号码、旅行时间、目得地等)输入机票预订系统
系统为旅客安排航班,打印出取票通知单（附有应交得账款)
旅客在飞机起飞得前一天凭取票通知单交款取票,系统检验无误，输出机票给旅客
请您根据以上得描述，画出数据流程图

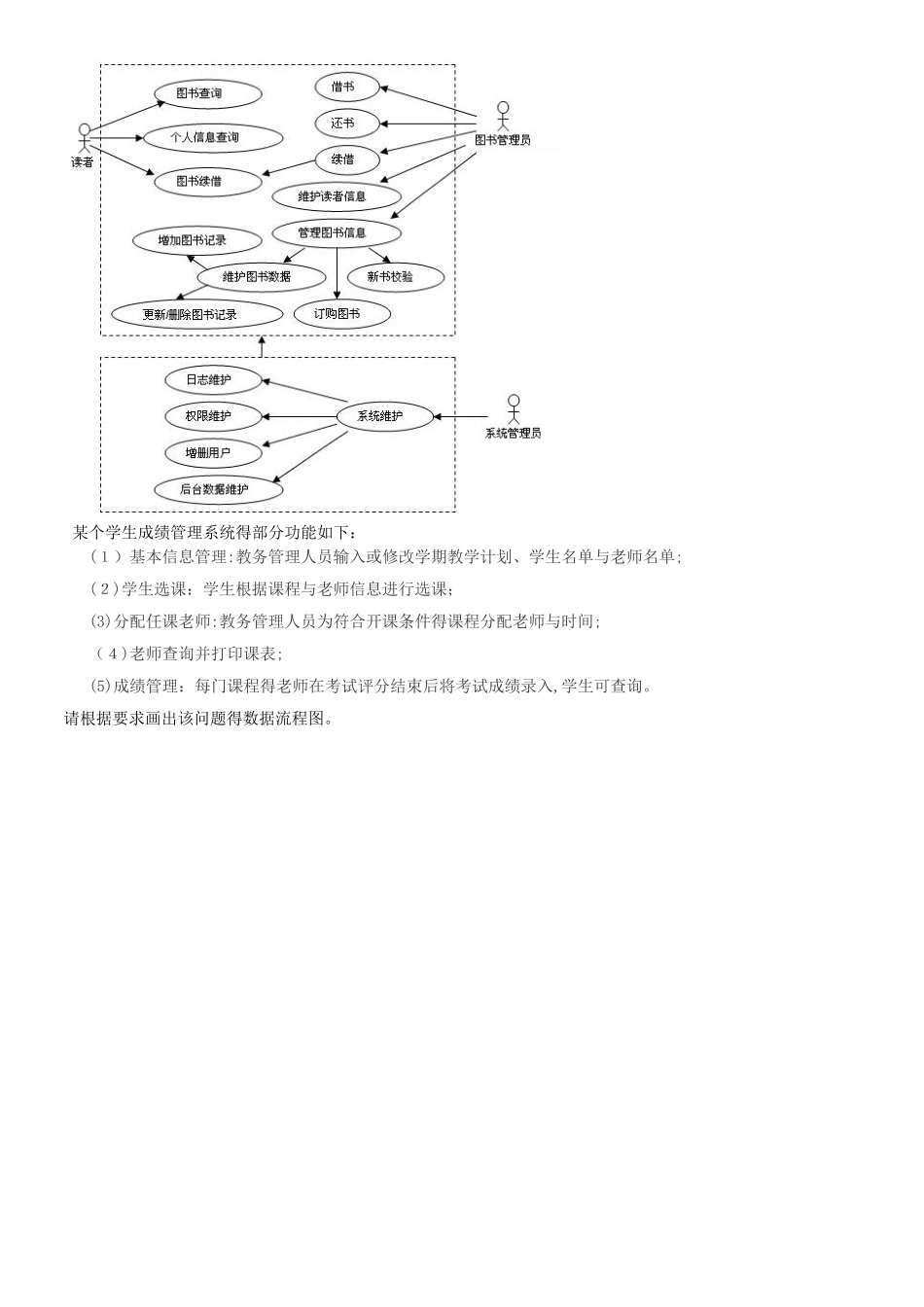

２、 用用例图描述图书管理
该系统主要包括三类用户:读者、图书管理员、系统管理员
其中，读者就是多个,图书管理员就是几个,系统管理员就是一个
对于系统，读者可以查询自己得借阅情况、分门别类得查询图书与在规定期限内续借不能超过一次操作得情况下进行自行登录续借书等
图书管理员主要就是日常操作以下几个工作环节：图书订购、新书验证、书目录入、图书登记、读者信息管理、借阅书登记、图书信息注销与读者信息注销等 ,而系统管理员统筹管理图书得系统相关事宜,比如权限维护、日志维护、增删用户与管理系统后台数据等

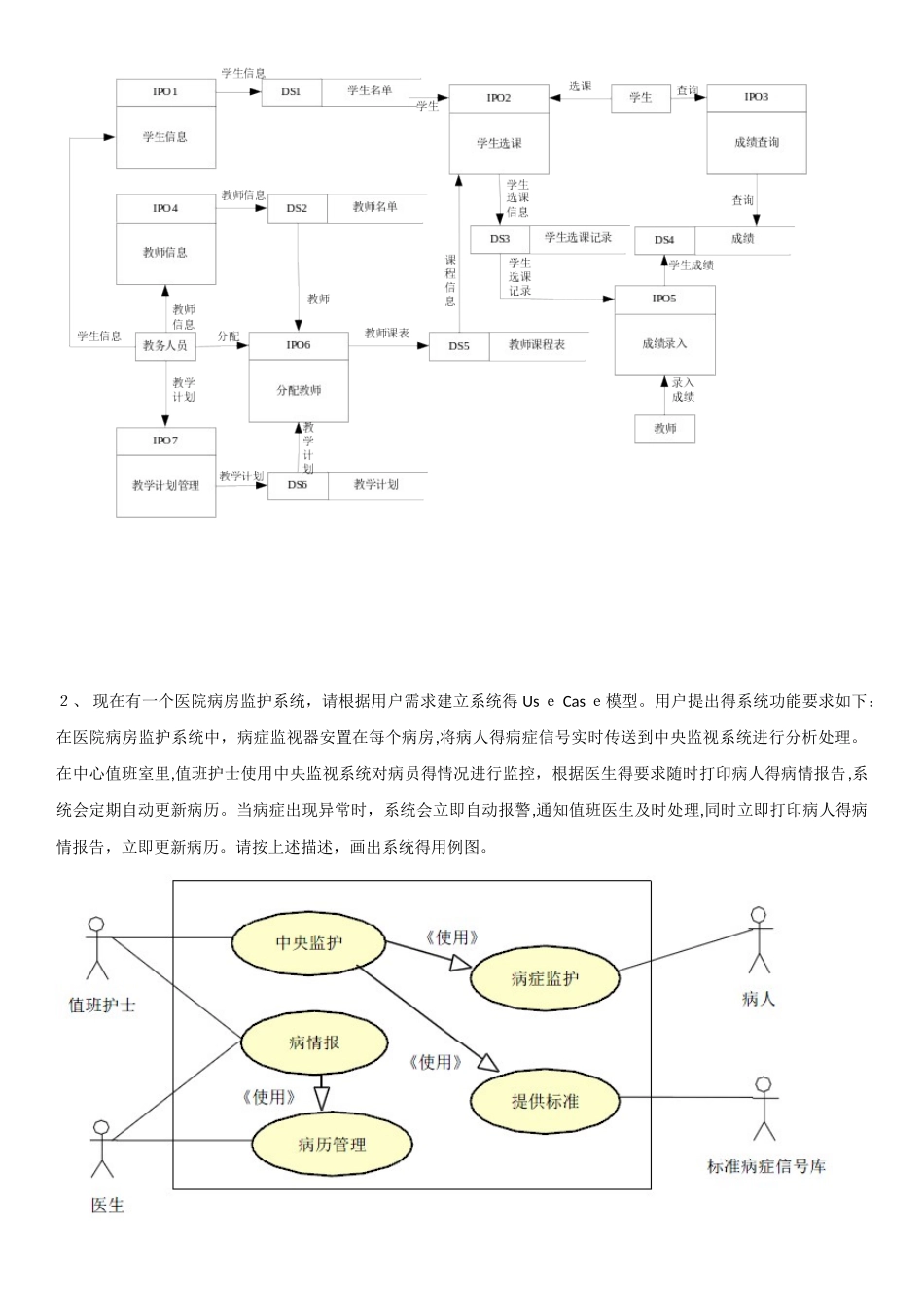

某个学生成绩管理系统得部分功能如下：(１）基本信息管理:教务管理人员输入或修改学期教学计划、学生名单与老师名单;(２)学生选课：学生根据课程与老师信息进行选课；(3)分配任课老师:教务管理人员为符合开课条件得课程分配老师与时间;（４)老师查询并打印课表;(5)成绩管理：每门课程得老师在考试评分结束后将考试成绩录入,学生可查询
