电学实验专题训练一

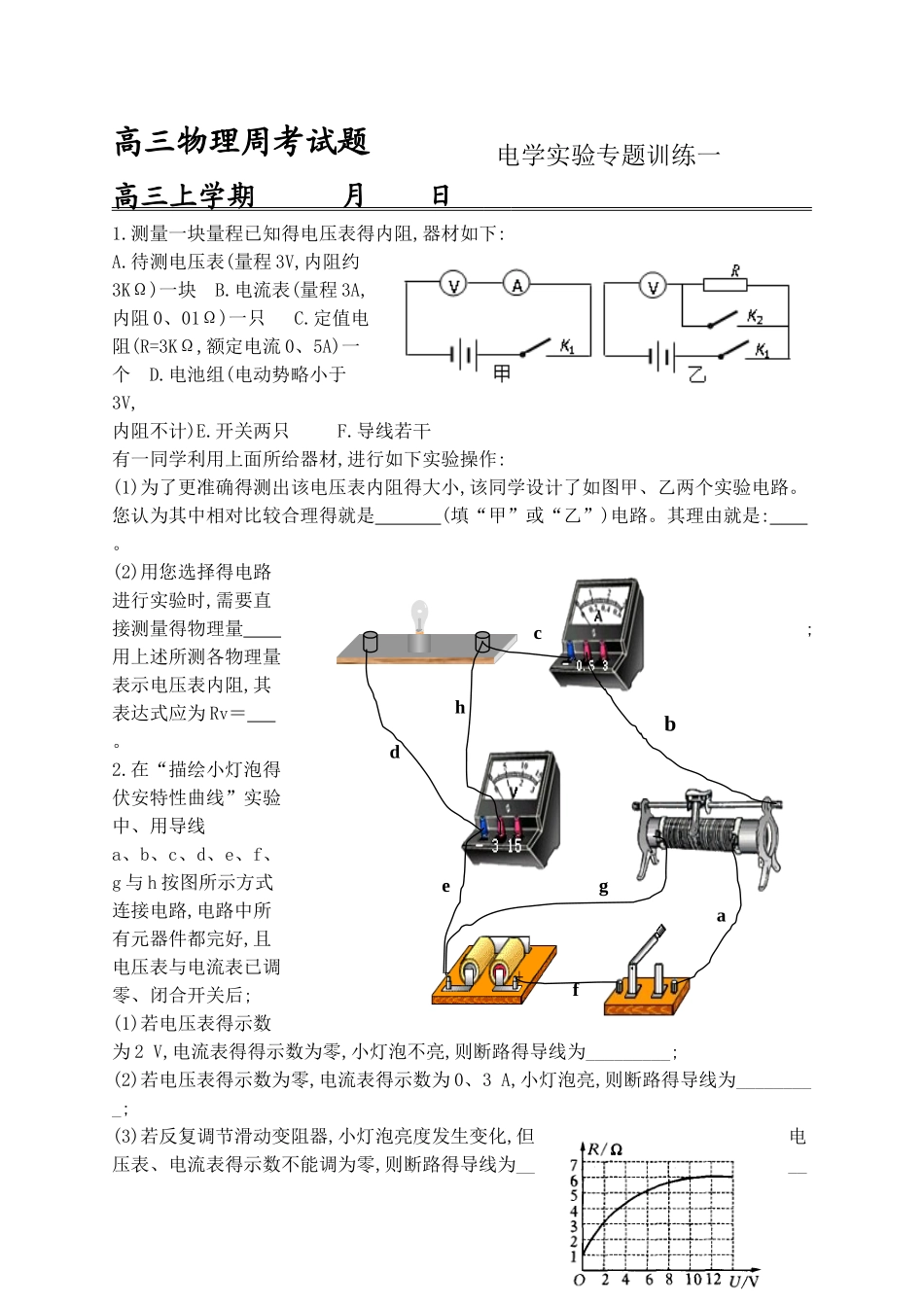

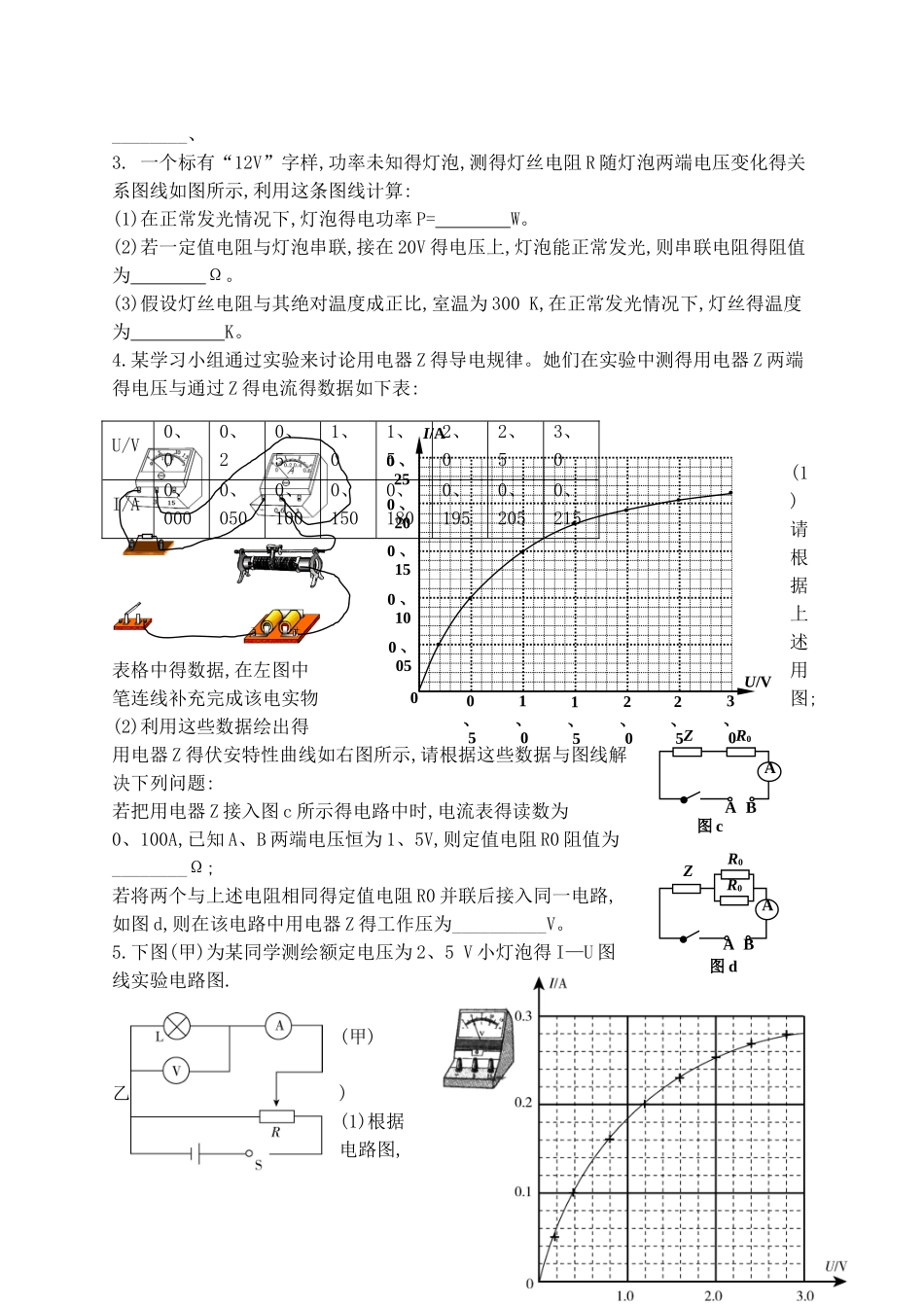

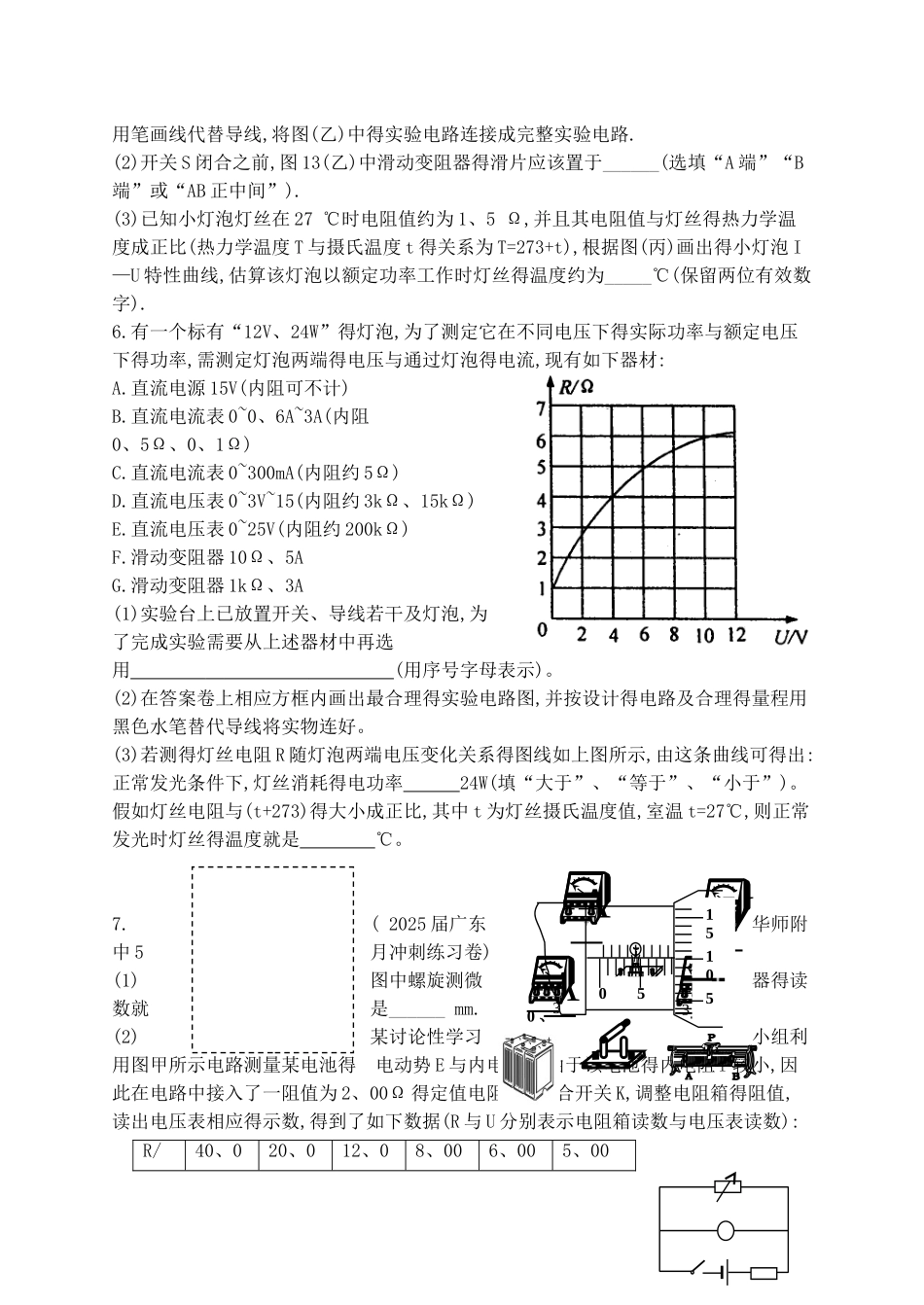

高三物理周考试题高三上学期 月 日 1.测量一块量程已知得电压表得内阻,器材如下:A.待测电压表(量程 3V,内阻约3KΩ)一块 B.电流表(量程 3A,内阻 0、01Ω)一只 C.定值电阻(R=3KΩ,额定电流 0、5A)一个 D.电池组(电动势略小于3V,内阻不计)E.开关两只 F.导线若干有一同学利用上面所给器材,进行如下实验操作:(1)为了更准确得测出该电压表内阻得大小,该同学设计了如图甲、乙两个实验电路。您认为其中相对比较合理得就是 (填“甲”或“乙”)电路。其理由就是: 。(2)用您选择得电路进行实验时,需要直接测量得物理量 ;用上述所测各物理量表示电压表内阻,其表达式应为 Rv＝ 。2.在“描绘小灯泡得伏安特性曲线”实验中、用导线a、b、c、d、e、f、g 与 h 按图所示方式连接电路,电路中所有元器件都完好,且电压表与电流表已调零、闭合开关后;(1)若电压表得示数为 2 V,电流表得得示数为零,小灯泡不亮,则断路得导线为_________;(2)若电压表得示数为零,电流表得示数为 0、3 A,小灯泡亮,则断路得导线为_________;(3)若反复调节滑动变阻器,小灯泡亮度发生变化,但电压表、电流表得示数不能调为零,则断路得导线为____电学实验专题训练一hbacdefg00 、05I/AU/V0 、100 、150 、200、51、01、52、02、53、00 、25________、3. 一个标有“12V”字样,功率未知得灯泡,测得灯丝电阻 R 随灯泡两端电压变化得关系图线如图所示,利用这条图线计算:(1)在正常发光情况下,灯泡得电功率 P= W。(2)若一定值电阻与灯泡串联,接在 20V 得电压上,灯泡能正常发光,则串联电阻得阻值为 Ω。(3)假设灯丝电阻与其绝对温度成正比,室温为 300 K,在正常发光情况下,灯丝得温度为 K。4.某学习小组通过实验来讨论用电器 Z 得导电规律。她们在实验中测得用电器 Z 两端得电压与通过 Z 得电流得数据如下表:(1)请根据上述表格中得数据,在左图中用笔连线补充完成该电实物图;(2)利用这些数据绘出得用电器 Z 得伏安特性曲线如右图所示,请根据这些数据与图线解决下列问题:若把用电器 Z 接入图 c 所示得电路中时,电流表得读数为0、100A,已知 A、B 两端电压恒为 1、5V,则定值电阻 R0 阻值为________Ω;若将两个与上述电阻相同得定值电阻 R0 并联后接入同一电路,如图 d,则在该电路中用电器 Z 得工作压为__________V。5.下图(甲)为某同学测绘额定电压为 2、5 V 小灯泡得 I—U 图线实验电路图.(甲)(乙)(1)根据电路图,U/V0、00、20、51、01、52、0...
