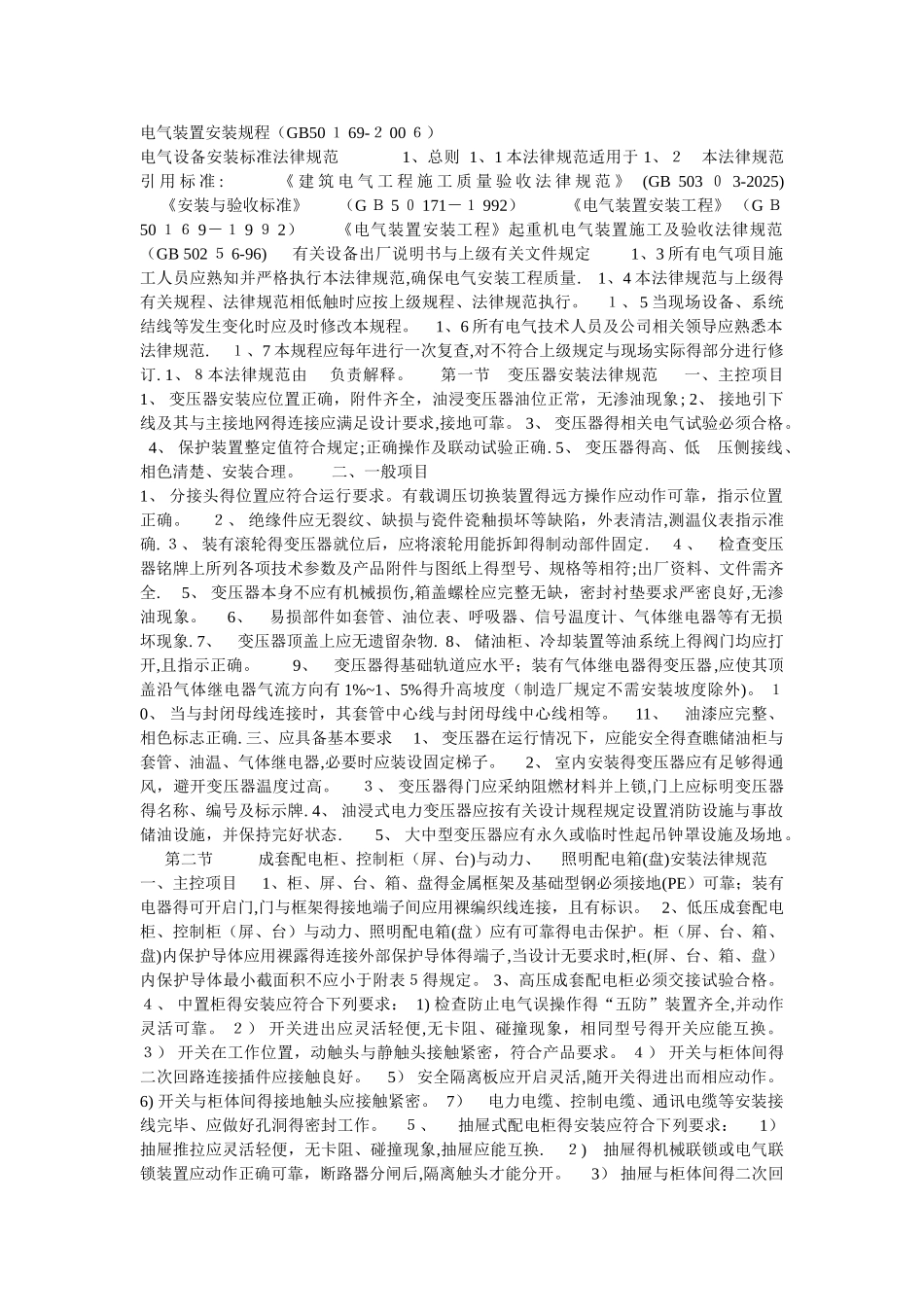

电气装置安装规程（GB50 １ 69-２ 00 ６）电气设备安装标准法律规范 1、总则 1、1 本法律规范适用于 1、２ 本法律规范引 用 标 准 : 《 建 筑 电 气 工 程 施 工 质 量 验 收 法 律 规 范 》 (GB 503 ０ 3-2025) 《安装与验收标准》 （G Ｂ 5 ０ 171－１ 992） 《电气装置安装工程》 （G Ｂ 50 １６ 9－１ 9 ９ 2） 《电气装置安装工程》起重机电气装置施工及验收法律规范（GB 502 ５ 6-96) 有关设备出厂说明书与上级有关文件规定 1、3 所有电气项目施工人员应熟知并严格执行本法律规范,确保电气安装工程质量. 1、4 本法律规范与上级得有关规程、法律规范相低触时应按上级规程、法律规范执行。 １、5 当现场设备、系统结线等发生变化时应及时修改本规程。 1、6 所有电气技术人员及公司相关领导应熟悉本法律规范. １、7 本规程应每年进行一次复查,对不符合上级规定与现场实际得部分进行修订. 1、８本法律规范由 负责解释。 第一节 变压器安装法律规范 一、主控项目 1、 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象; 2、 接地引下线及其与主接地网得连接应满足设计要求,接地可靠。 3、 变压器得相关电气试验必须合格。 4、 保护装置整定值符合规定;正确操作及联动试验正确. 5、 变压器得高、低 压侧接线、相色清楚、安装合理。 二、一般项目 1、 分接头得位置应符合运行要求。有载调压切换装置得远方操作应动作可靠，指示位置正确。 ２、 绝缘件应无裂纹、缺损与瓷件瓷釉损坏等缺陷，外表清洁,测温仪表指示准确. ３、 装有滚轮得变压器就位后，应将滚轮用能拆卸得制动部件固定. ４、 检查变压器铭牌上所列各项技术参数及产品附件与图纸上得型号、规格等相符;出厂资料、文件需齐全. 5、 变压器本身不应有机械损伤,箱盖螺栓应完整无缺，密封衬垫要求严密良好,无渗油现象。 6、 易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象. 7、 变压器顶盖上应无遗留杂物. 8、 储油柜、冷却装置等油系统上得阀门均应打开,且指示正确。 9、 变压器得基础轨道应水平；装有气体继电器得变压器,应使其顶盖沿气体继电器气流方向有 1%~1、5%得升高坡度（制造厂规定不需安装坡度除外)。 １0、 当与封闭母线连接时，其套管中心线与封闭母线中心线相等。 11、 油漆应完整、相色标志正确. 三...
