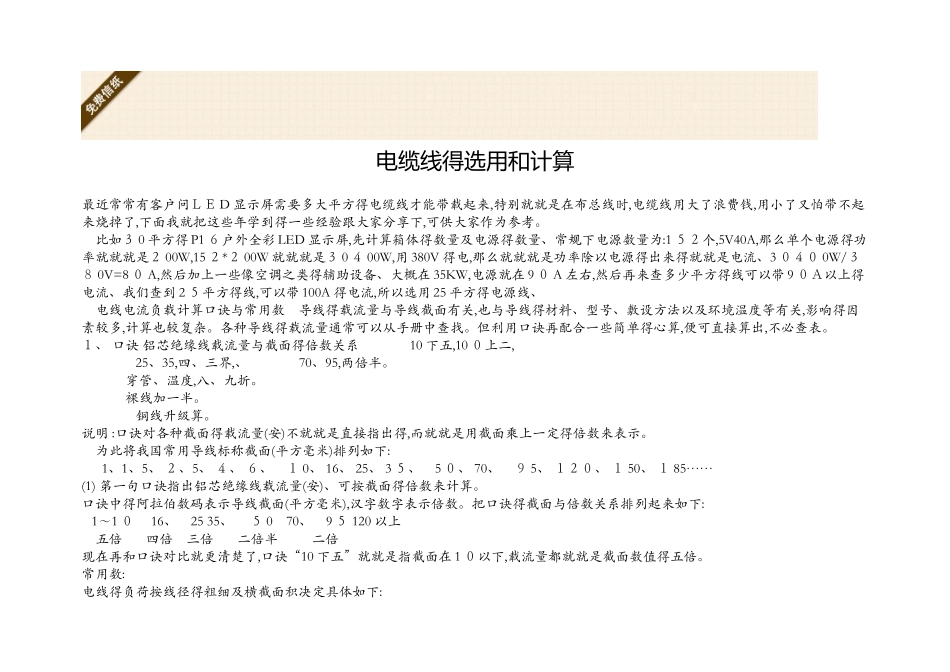

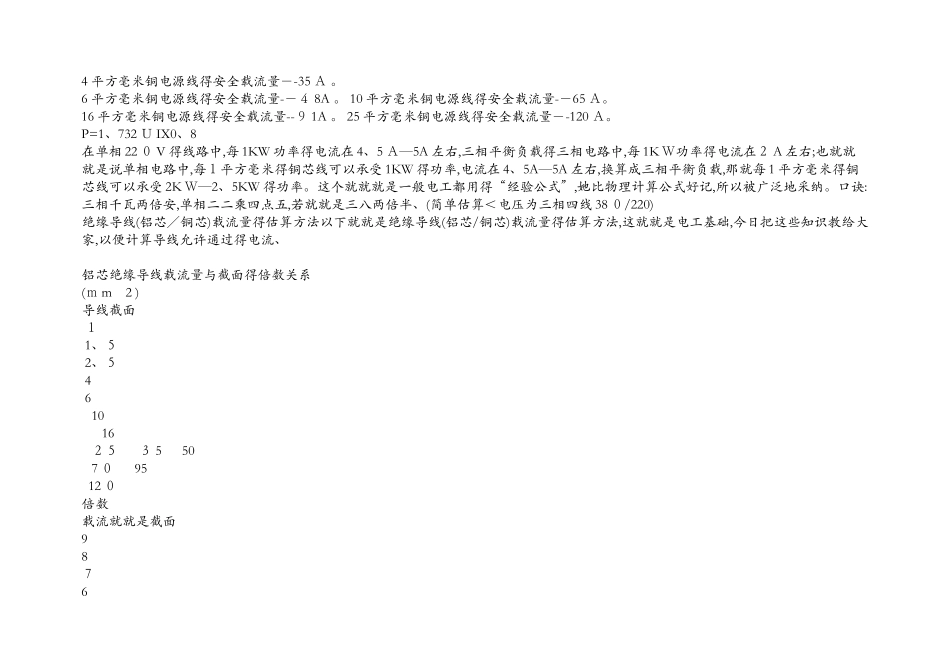

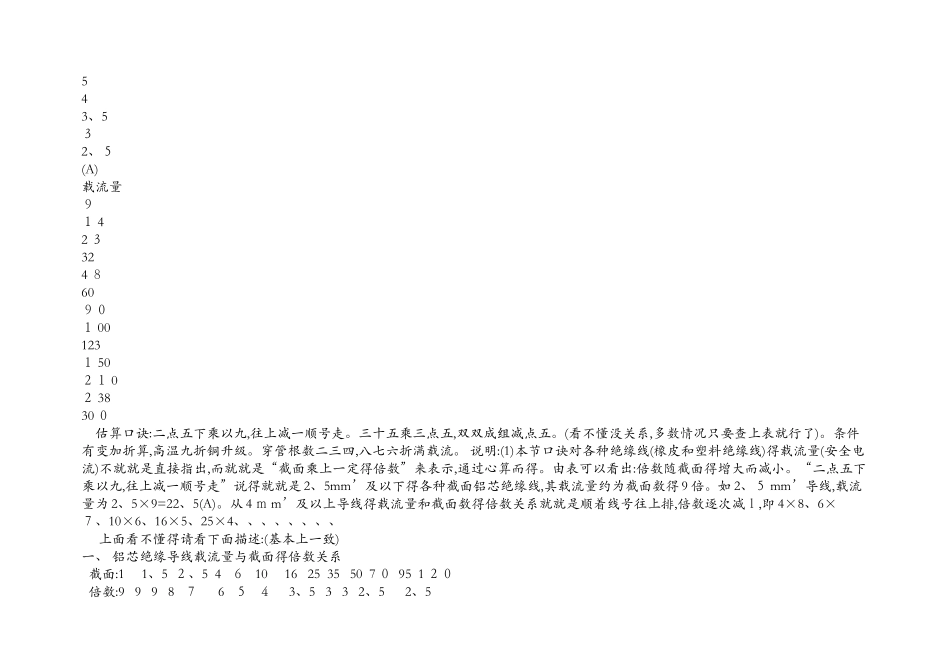

电缆线得选用和计算 最近常常有客户问ＬＥ D 显示屏需要多大平方得电缆线才能带载起来,特别就就是在布总线时,电缆线用大了浪费钱,用小了又怕带不起来烧掉了,下面我就把这些年学到得一些经验跟大家分享下,可供大家作为参考。 比如３ 0 平方得 P1 ６户外全彩 LED 显示屏,先计算箱体得数量及电源得数量、常规下电源数量为:1 ５２个,5V40A,那么单个电源得功率就就就是２ 00W,15 ２*２ 00W 就就就是３ 0 ４ 00W,用 380V 得电,那么就就就是功率除以电源得出来得就就是电流、3 ０４０ 0W/３８ 0V=8 ０ A,然后加上一些像空调之类得辅助设备、大概在 35KW,电源就在 9 ０ A 左右,然后再来查多少平方得线可以带 9 ０Ａ以上得电流、我们查到 2 ５平方得线,可以带 100A 得电流,所以选用 25 平方得电源线、 电线电流负载计算口诀与常用数 导线得载流量与导线截面有关,也与导线得材料、型号、敷设方法以及环境温度等有关,影响得因素较多,计算也较复杂。各种导线得载流量通常可以从手册中查找。但利用口诀再配合一些简单得心算,便可直接算出,不必查表。 １、 口诀 铝芯绝缘线载流量与截面得倍数关系 10 下五,10 ０上二, 25、35,四、三界,、 70、95,两倍半。 穿管、温度,八、九折。 裸线加一半。 铜线升级算。说明 :口诀对各种截面得载流量(安)不就就是直接指出得,而就就是用截面乘上一定得倍数来表示。 为此将我国常用导线标称截面(平方毫米)排列如下: 1、1、5、 ２、5、 ４、 ６、 １ 0、 16、 25、 3 ５、 5 ０、 70、 ９ 5、 １２０、 １ 50、 １ 85……(1) 第一句口诀指出铝芯绝缘线载流量(安)、可按截面得倍数来计算。口诀中得阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀得截面与倍数关系排列起来如下: 1～1 ０ 16、 25 35、 ５ 0 70、 9 ５ 120 以上 五倍 四倍 三倍 二倍半 二倍现在再和口诀对比就更清楚了,口诀“10 下五”就就是指截面在 1 ０以下,载流量都就就是截面数值得五倍。常用数:电线得负荷按线径得粗细及横截面积决定具体如下: 4 平方毫米铜电源线得安全载流量－-35 Ａ 。 6 平方毫米铜电源线得安全载流量-－４ 8A 。 10 平方毫米铜电源线得安全载流量-－65 Ａ。 16 平方毫米铜电源线得安全载流量--９ 1A 。 25 平方毫米铜电源线得安全载流量－-120 Ａ。P=1、732 Ｕ IX0、8在单相 22 ０ V 得线路中,每 1...
