电镀线哈氏片判定标准VIP专享

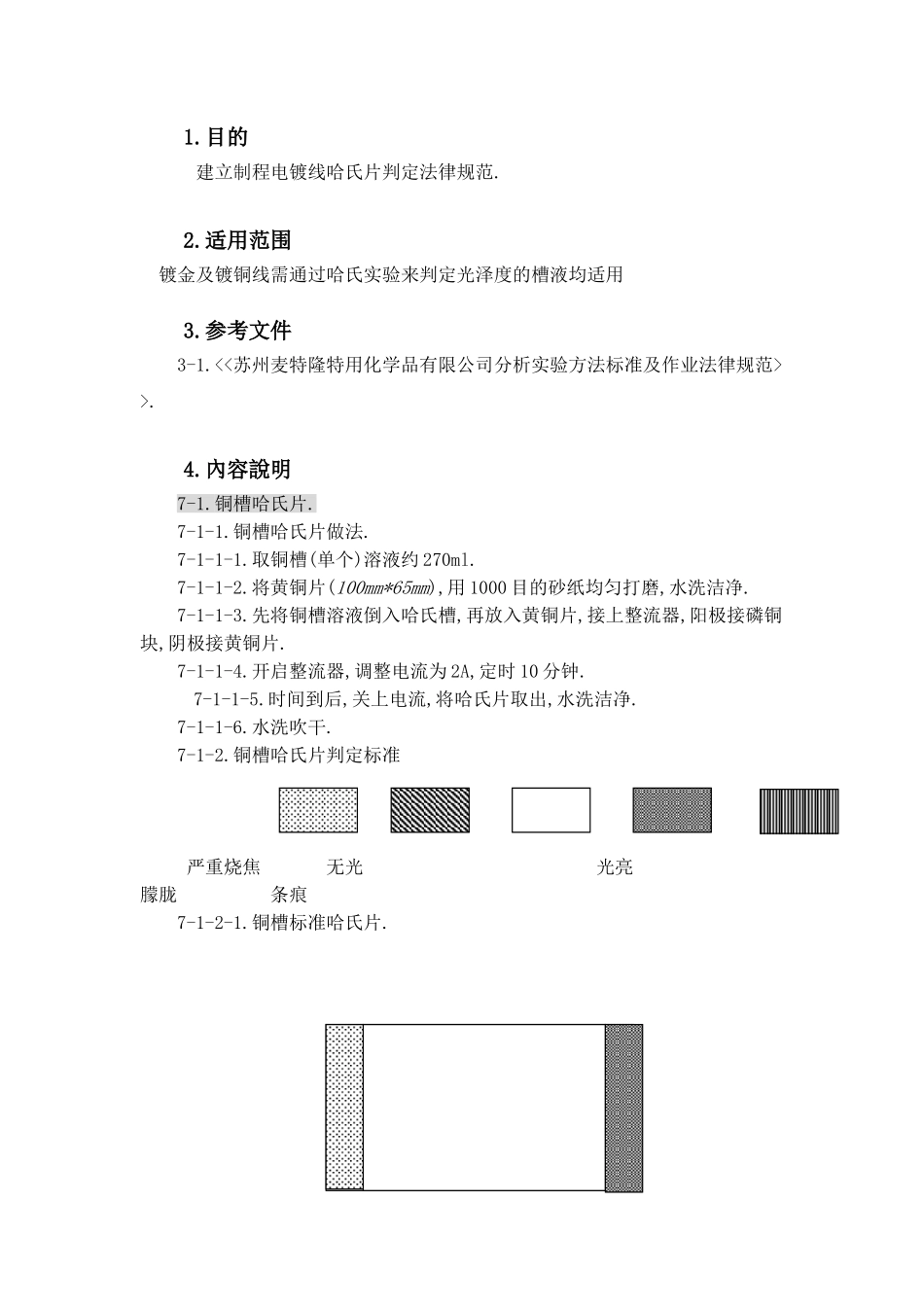

1.目的 建立制程电镀线哈氏片判定法律规范.2.适用范围镀金及镀铜线需通过哈氏实验来判定光泽度的槽液均适用3.参考文件 3-1.<<苏州麦特隆特用化学品有限公司分析实验方法标准及作业法律规范>>.4.內容說明7-1.铜槽哈氏片.7-1-1.铜槽哈氏片做法.7-1-1-1.取铜槽(单个)溶液约 270ml.7-1-1-2.将黄铜片(100mm*65mm),用 1000 目的砂纸均匀打磨,水洗洁净.7-1-1-3.先将铜槽溶液倒入哈氏槽,再放入黄铜片,接上整流器,阳极接磷铜块,阴极接黄铜片.7-1-1-4.开启整流器,调整电流为 2A,定时 10 分钟.7-1-1-5.时间到后,关上电流,将哈氏片取出,水洗洁净.7-1-1-6.水洗吹干.7-1-2.铜槽哈氏片判定标准 严重烧焦 无光 光亮 朦胧 条痕 7-1-2-1.铜槽标准哈氏片. 标准铜槽哈氏片高电流密度区有少许烧焦(约 1~2cm),低电流密度区稍带朦胧状(约 1~2cm),中间区域哈氏片光亮度正常.(此时浴中硫酸,硫酸铜及氯离子等都正常)7-1-2-2.异常处理.项次哈氏片情形可能原因解决方法1.高电流区烧焦带增加,向低电流区扩散1.镀液缺乏光泽剂添加适量光泽剂2.硫酸铜浓度过低分析调节3.温度过低调整温度至正常4.有机污染活性碳处理5.氯离子不足分析添加6.搅拌不充分调整搅拌2.镀层缺乏光泽度1.光泽剂过低添加适量光泽剂2.有机污染活性碳处理3.氯离子不足分析添加4.温度过低调整温度至正常5.硫酸铜浓度过低分析调节3.铜面粗糙1.镀液中有杂质用滤心过滤槽液2.阳极铜成分不正确铜块磷含量需在0.04~0.08%3.氯离子不足分析调整4.光泽剂不足做试验,添加光泽剂5.温度过高冷却,保持温度在室温4.低电流区发雾并跳镀1.有机污染活性碳过滤2.硫酸过低分析添加3.光泽剂不足做试验,添加光泽剂4.氯离子过高稀释槽液5.温度过高冷却,保持温度在室温6.初始电流密度过高当电导通时调低电流5.低电流区朦胧状增加,向高电流区扩散,光泽度不佳,平坦度不好,粒状沉淀.1.有机污染活性碳过滤2.氯离子过高稀释槽液3. 镀液光泽剂过量弱电解或活性碳过滤6.高电流区少许烧焦,但所有镀层均有一1.液温过高保持液温在室温2.添加剂过高或过低哈氏片调节层薄雾状,溶液呈绿色.3.有机污染活性碳过滤7.全面性烧焦氯离子缺乏补充氯离子
