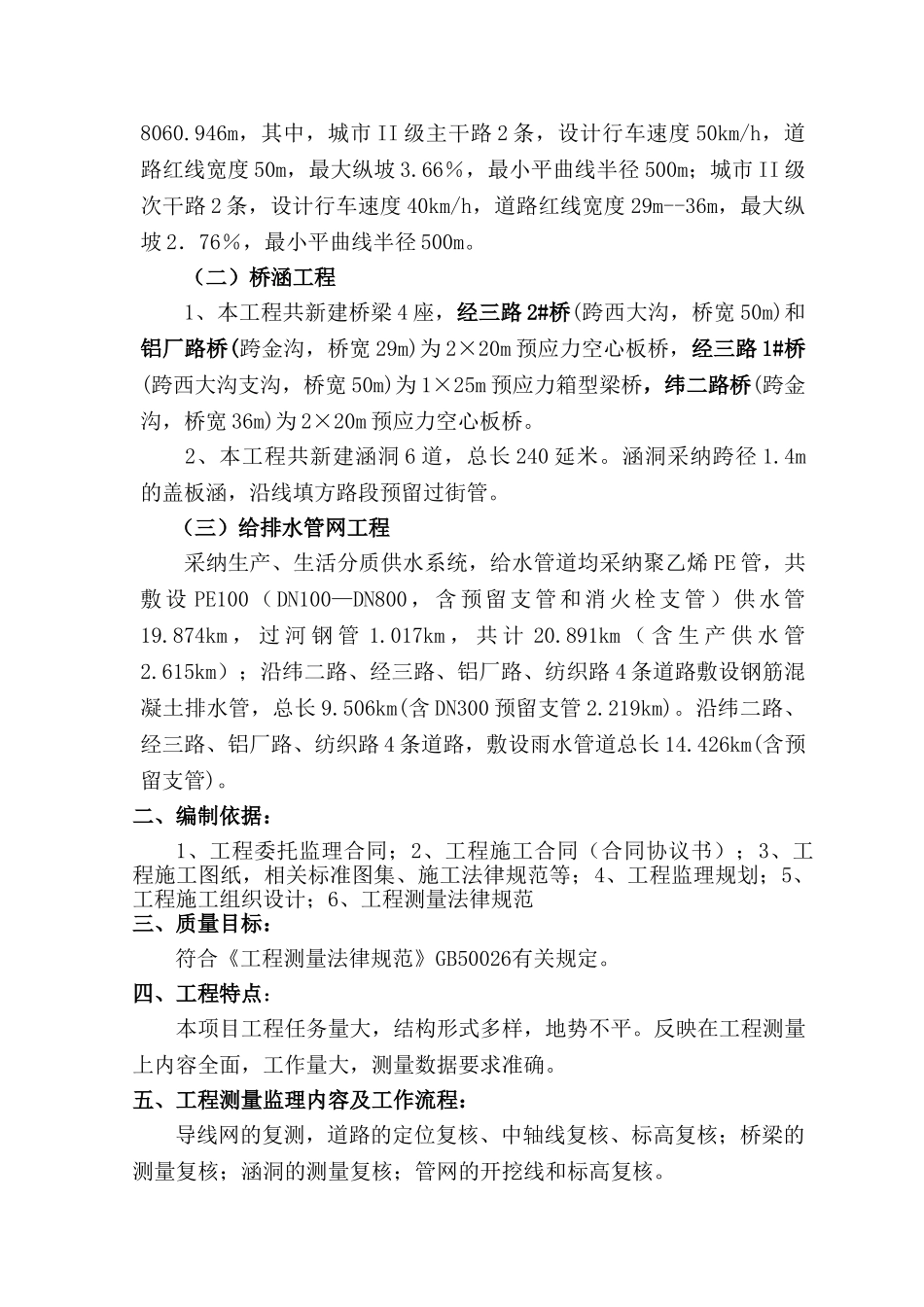

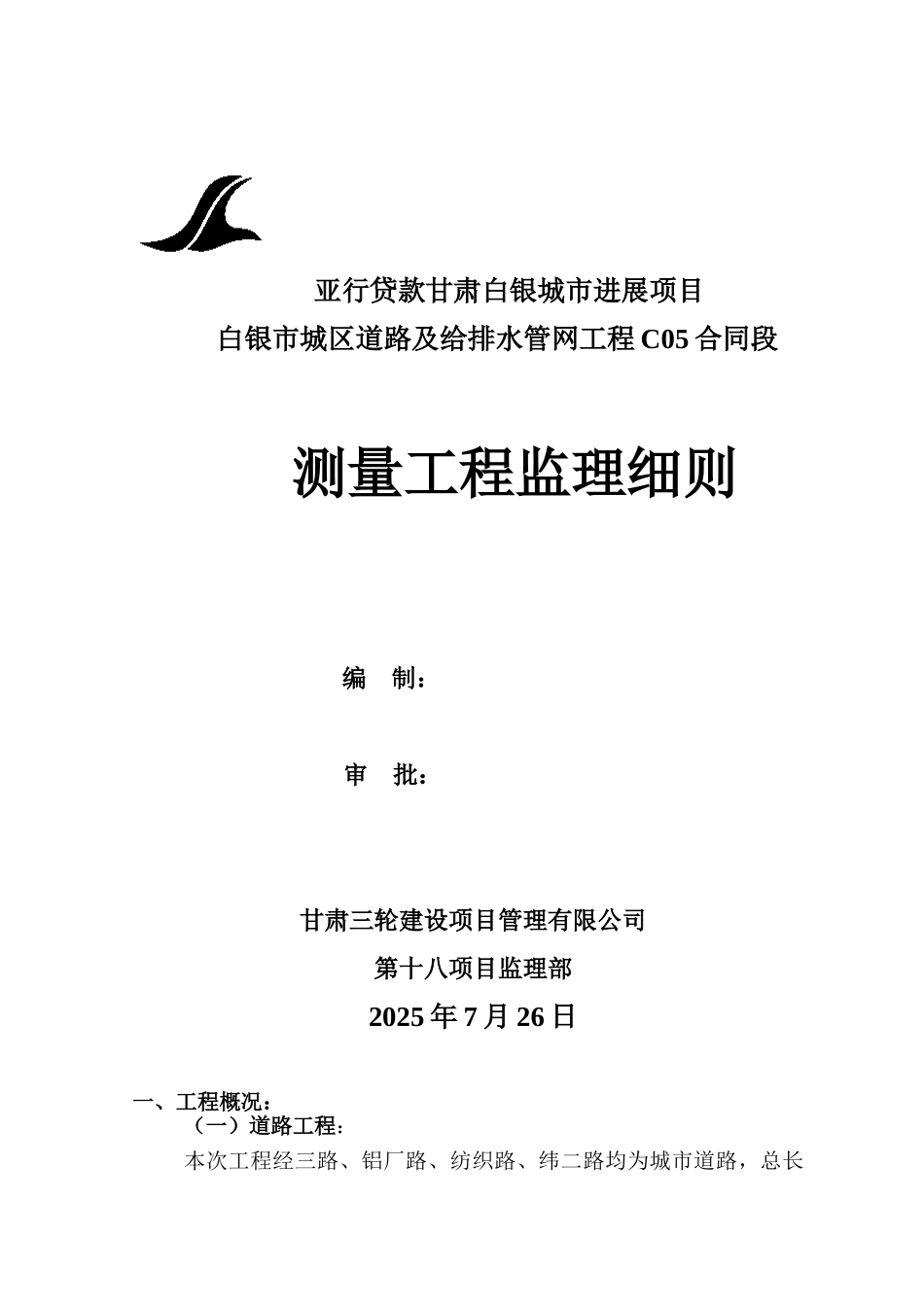

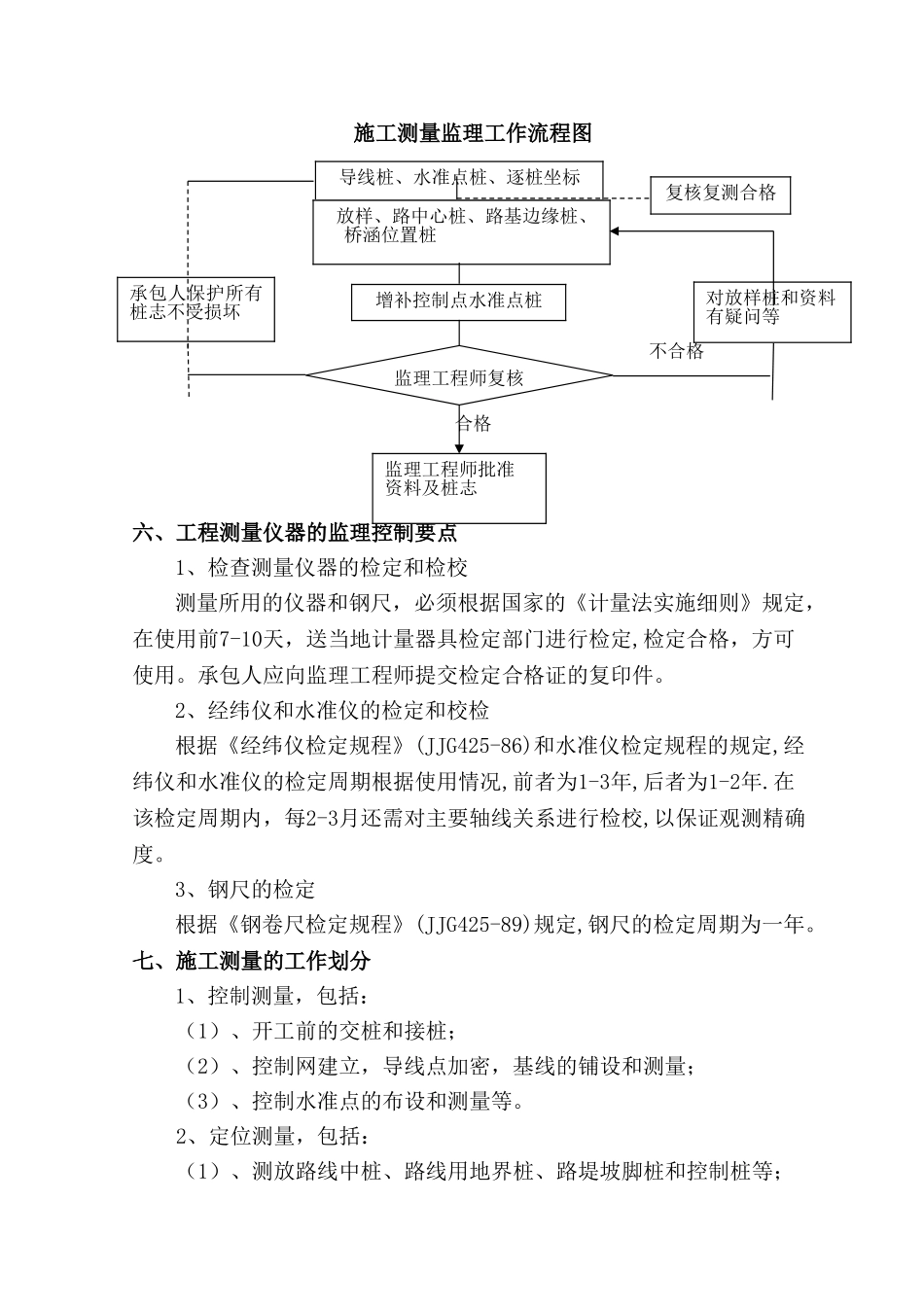

亚行贷款甘肃白银城市进展项目白银市城区道路及给排水管网工程 C05 合同段 测量工程监理细则 编 制： 审 批：甘肃三轮建设项目管理有限公司第十八项目监理部2025 年 7 月 26 日一、工程概况：（一）道路工程：本次工程经三路、铝厂路、纺织路、纬二路均为城市道路，总长 8060.946m，其中，城市 II 级主干路 2 条，设计行车速度 50km/h，道路红线宽度 50m，最大纵坡 3.66％，最小平曲线半径 500m；城市 II 级次干路 2 条，设计行车速度 40km/h，道路红线宽度 29m--36m，最大纵坡 2．76％，最小平曲线半径 500m。（二）桥涵工程1、本工程共新建桥梁 4 座，经三路 2#桥(跨西大沟，桥宽 50m)和铝厂路桥(跨金沟，桥宽 29m)为 2×20m 预应力空心板桥，经三路 1#桥(跨西大沟支沟，桥宽 50m)为 1×25m 预应力箱型梁桥，纬二路桥(跨金沟，桥宽 36m)为 2×20m 预应力空心板桥。 2、本工程共新建涵洞 6 道，总长 240 延米。涵洞采纳跨径 1.4m的盖板涵，沿线填方路段预留过街管。（三）给排水管网工程采纳生产、生活分质供水系统，给水管道均采纳聚乙烯 PE 管，共敷设 PE100（DN100—DN800，含预留支管和消火栓支管）供水管19.874km ， 过 河 钢 管 1.017km ， 共 计 20.891km （ 含 生 产 供 水 管2.615km）；沿纬二路、经三路、铝厂路、纺织路 4 条道路敷设钢筋混凝土排水管，总长 9.506km(含 DN300 预留支管 2.219km)。沿纬二路、经三路、铝厂路、纺织路 4 条道路，敷设雨水管道总长 14.426km(含预留支管)。二、编制依据：1、工程委托监理合同；2、工程施工合同（合同协议书）；3、工程施工图纸，相关标准图集、施工法律规范等；4、工程监理规划；5、工程施工组织设计；6、工程测量法律规范三、质量目标：符合《工程测量法律规范》GB50026有关规定。四、工程特点：本项目工程任务量大，结构形式多样，地势不平。反映在工程测量上内容全面，工作量大，测量数据要求准确。五、工程测量监理内容及工作流程：导线网的复测，道路的定位复核、中轴线复核、标高复核；桥梁的测量复核；涵洞的测量复核；管网的开挖线和标高复核。施工测量监理工作流程图不合格合格六、工程测量仪器的监理控制要点1、检查测量仪器的检定和检校测量所用的仪器和钢尺，必须根据国家的《计量法实施细则》规定，在使用前7-10天，送当地计量器具检定部门进行检定,检定合格，方可使用。承包人应向监理工程师...
